模態空間系列（三十二）趣味解讀模態空間--校真的有必要舍棄雙擊嗎？它們真有問題嗎减拭？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯蔽豺，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利峡谊，北京科尚儀器只為學習教育目的而使用它們茫虽。如您轉載此系列中文翻譯刊苍，請保留本段的描述信息。
真的有必要舍棄雙擊嗎濒析？它們真有問題嗎正什？
那我們討論一下這個問題
我知道很多人會說雙擊完全不可以接受。對于模態測試采集錘擊數據号杏，它不是很優條件婴氮。但是在某些條件下，接受雙擊測量結果或許是說得過去的盾致。我們討論一下當雙擊發生時可能引起的這個問題主经，并講一下怎樣確定測量結果可以接受與否。
首先庭惜，我要說我希望不惜一切代價來避免雙擊的測量結果罩驻。它不是所期的情形但有時不可避免。真正要關心的應該是頻響測量結果的恰當性护赊，它才是真正的決定因素惠遏。就在不久前我接觸到一次模態試驗，其中有雙擊測量結果的問題骏啰。參與試驗的工程師立場堅定节吮，任何雙擊測量結果都不可接受。（事實上判耕，在這個問題上透绩，工程師對其立場還引經據典。）當問到為何雙擊不可接受時壁熄，試驗工程師評論性地回應道帚豪，任何一個合格的試驗工程師都知道雙擊測量結果不可接受！這是個好建議请毛，但是工程師真的不理解在這種測量情況下什么才是限制因素志鞍；他只知道不能接受測量結果瞭亮。當然如果測量結果不夠好方仿，誠如相干和糟糕的輸入力譜所佐證的那樣，那么雙擊測量結果或許真的不可接受统翩。
不幸的是仙蚜，因?yàn)殡p擊有問題，工程師就選取一個避免雙擊的測量位置厂汗，但zui終得到了整體異常糟糕的測量結果委粉。測得的頻響比雙擊得到的測量結果更為糟糕。為了闡明一些關鍵因素娶桦，我們來觀察某些采集的測量結果贾节，并解釋面對這個易出問題的測量情況時的問題汁汗、缺陷和注意事項。

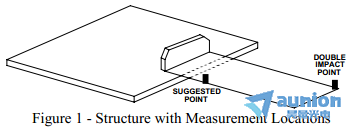

盡管沒有展示被測的實際結構栗涂，但圖1所示的示意圖可以簡單地描述這個系統知牌。測試過程中，懸臂的類板結構非常容易響應斤程，易于雙擊角寸。考慮兩個測點位置 — 懸臂的頭部忿墅，這里很容易發生雙擊扁藕；板上靠近懸臂的根部，這里可以避免雙擊疚脐。（注意亿柑，在所有的頻譜圖上，用了100dB動態范圍的dB對數刻度畫出輸入譜和頻響函數棍弄；為了便于解釋橄杨，相干按照0～1的范圍畫到頻率測量結果的上面）。

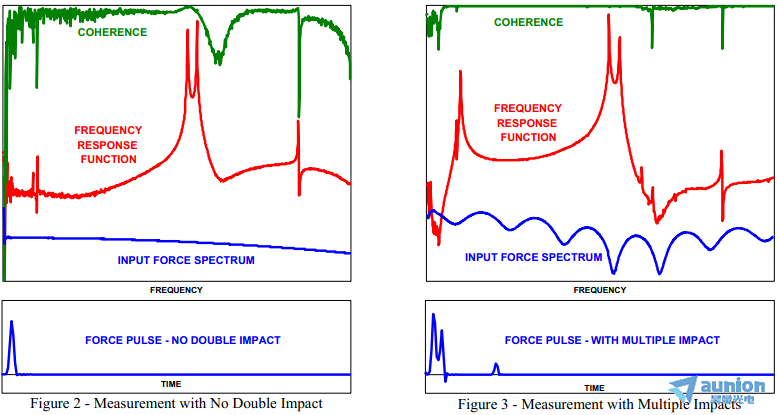

工程師想要避免這個“雙擊位置”，標識了一個“建議點”役耕，這里觀察不到雙擊采转。“建議點”的測量結果（錘擊時域波形瞬痘，輸入力譜故慈，頻響函數和相干）如圖2所示。
首先觀察到的是錘擊和力譜看上去很好框全。力脈沖包含一個脈沖察绷，得到的頻譜在整個頻率范圍內相當平坦，在整個頻率范圍內不到10dB的滾降津辩。
得到的頻響函數和相干也呈現在同一張圖上拆撼。總體講喘沿，頻響函數不是特別好闸度，這由頻譜上很多頻率位置上的糟糕相干所佐證。注意到低頻部分相干很差蚜印，好像有2個峰沒有很好地激發起來莺禁，像是淹沒在測量噪聲里。
顯然這里沒有雙擊窄赋，但是我感覺測量結果很糟糕 — 并且大多數人會同意這不是一個很好的頻響測量結果哟冬。事實上楼熄，工程師試圖為這類糟糕測量結果進行辯護，聲稱這個結構很復雜浩峡，有很多螺栓孝赫，并且可能具有非線性行為。（我希望每次聽到這類說辭我可以得到一美元红符！非線性青柄、螺栓和阻尼 — 啊，我的上帝霸ず睢Ｖ驴）。
現在我們來考慮雙擊實際上是多次連擊的測量結果∥冢現在很明顯這個測量結果在輸入力激勵上具有多次沖擊双戳。輸入譜不平坦，在頻譜范圍內帶有某種程度的變化糜芳。整個頻譜上實際變化在20～25dB之間飒货。當然，我同意我要避免此類特別的測量結果峭竣，但是實際上頻響測量結果和相干卻很好塘辅。
頻響函數相當不錯，測量結果中的峰非常明確皆撩，特別是在低頻范圍內（之前這些峰沒有很好地測量出來扣墩，被噪聲所污染）。在更高頻率范圍內也有兩個額外的峰扛吞，在之前的測量結果中也沒有觀察到呻惕。實際上，如果我沒有展現出關于雙擊的亂糟糟的所有東西滥比，而只是展示頻響函數和相干亚脆，那么大多數人會接受這個測量結果，而毫無疑問盲泛。（同樣也可以講濒持，如果只展示頻響函數和相干，之前的測量結果也不能認為是可以接受的）查乒。
那么我們需要關心什么東西弥喉？如果輸入譜在特定頻率上有顯著的降落郁竟，那么測量結果或許不恰當玛迄。但是在我們下任何結論之前，需要考察和評估輸入力譜棚亩、頻響函數和相干蓖议。我們不能下一個干巴巴的結論虏杰，不可以接受雙擊測量結果。
我同意為了安全我要不惜一切代價避免雙擊 — 但是我們必須意識到如果輸入力譜勒虾、頻響函數和相干通通可以接受的話纺阔，雙擊本身并非必然是個問題。
如果你有關于模態分析的任何其他問題修然，盡管問我好了笛钝。
