模態空間系列（七十二）趣味解讀模態空間-曲線擬合于我依然如同黑魔法丈攒。你能給我解釋傳函授霸，F(xiàn)RF和參數識別嗎巡验？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權碘耳，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們辛辨。如您轉載此系列中文翻譯，請保留本段的描述信息愉阎。
曲線擬合于我依然如同黑魔法绞蹦。你能給我解釋傳遞函數榜旦，F(xiàn)RF和參數識別嗎幽七？
當然了 – 沒問題。
嗯澡屡，一開始曲線擬合可能看起來像是黑魔法，但是我想做些簡單的類比咐旧，來幫助你了解它實際上相當簡單驶鹉，并且利用這個例子我將表明它確實非常簡單铣墨。

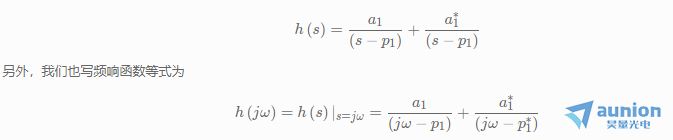

關于系統傳遞函數和頻響函數（FRF）室埋，上次我們討論過一些相關知識。對單自由度系統姚淆，我們按部分分式形式寫系統傳遞函數為
現在孕蝉，如果我們觀察這兩個等式腌逢，我們注意到在第1種情況下降淮，獨立變量為“s”，而在第2個等式中佳鳖，它是“ω”，并且h取決于這些值媒惕。但我也注意到有兩個常數，或參數吓笙，它們是留數“a”和ji點“p”淑玫。那么這些是在給定的“ω”值情況下定義“h”的參數面睛；我們稱它們?yōu)槟B(tài)參數絮蒿。
現在如果我們觀察系統傳遞函數或者系統傳遞函數的一個切片，稱頻響函數土涝，我們需要認識到，對單自由系統幌墓，僅由兩個參數也即ji點“p”和留數“a”，來定義系統傳遞函數的曲面以及頻響函數的曲線常侣。那么觀察圖1蜡饵，我們需要認識到僅由兩個參數定義這個曲面和曲線 – 很神奇。

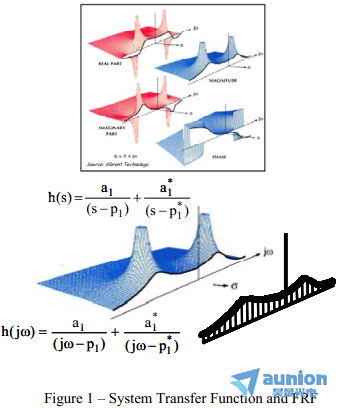

圖 1 – 系統傳遞函數和FRF
現在社牲，我們回過頭來看一看某些稍為簡單和更為大多數人所理解的事情救拉。我們來觀察一條非常簡單的直線擬合，利用某些測量數據掂咒。對圖2所示的數據蛾找，我們將會進行二乘誤差zui小化∑と剩現在我們知道我們可以對數據擬合任意的曲線，但是對這組數據哩盲，好像一階擬合更為合理前方。當然我們將要使用的模型是
并且有兩個參數定義這條直線，即斜率和y截距惠险。
那么例如舔糖，在圖2中數據的zui小二乘擬合得到兩個參數莺匠，斜率為12.097，而y-截距為-0.019十兢。同時意識到這個數據是根據一組有誤差的測量數據得到的趣竣，并且zui小二乘回歸分析確定了zui優的參數來利用斜率和y-截距這兩個參數來表示這個數據旱物。
圖 2 – 簡單直線擬合舉例
所以如果我們把這種相同的道理運用到單自由度頻響函數上遥缕，那么我要對圖3所示的數據擬合一個前面寫出的頻響函數形式的一階模型宵呛。如果你觀察這個圖形单匣，將會非常容易地看到，有一組數據宝穗，根據這組數據進行曲線擬合得到兩個參數，即ji點和留數逮矛。
實際上它跟直線擬合是一樣的，除了數據是復數的须鼎，另外曲線稍為復雜些鲸伴。但是在本質上晋控，它是相同的方法汞窗。我們?cè)陔x散的數據點上作為復數去測度數據赡译，并且對數據去擬合一條頻響函數曲線來找到在zui小二乘意義上zui能描述數據的參數仲吏。
現在當然了，圖3中的數據是針對一個單自由度系統捶朵。相同的方法可以擴展到如圖4所示的高階函數。所以照此辦法我們可以對由離散的復數值的數據擬合多階模態（或者說综看，實際上是一個更高階的多項式），數據來自于頻響函數红碑。這里對于圖4中的數據舞吭，這里也同樣可以進行跟模態參數估計相關的所有類似擴展泡垃。

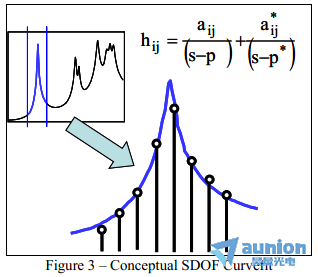

圖 3 – 概念的單自由擬合

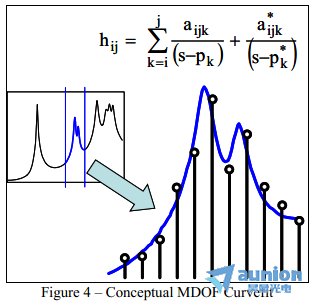

圖 4 – 概念的多自由度擬合
所以如果你認可你總是進行的簡單直線擬合的這種方法羡鸥，那么你必須同意對于模態參數估計過程可以運用這種相同的方法蔑穴。（但當然了惧浴，數據是復數的存和，曲線稍為復雜些衷旅。）在根本上捐腿，在這兩種情況下柿顶，按照zui小二乘方式提取出描述這個函數的參數茄袖。
所以對于曲線擬合過程根本沒有什么黑魔法。它實際上是相同的方法嘁锯，跟我們對簡單的直線回歸分析所做的一樣。模態參數估計僅僅是數據簡單曲線擬合的擴展家乘。如果你有關于模態分析的任何其他問題，盡管問我好了烤低。
