模態空間系列（七十六）趣味解讀模態空間-我老是聽說模態參與钻洒，那到底是什么意思？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯锄开，得到了Peter Avitabile教授的書面授權素标，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們萍悴。如您轉載此系列中文翻譯头遭，請保留本段的描述信息。
我老是聽說模態參與癣诱。那到底是什么意思计维？
好吧 – 我們討論一下這個問題。
盡管人們總是討論模態參與撕予，但是當他們討論它時鲫惶，或許真的并不清楚它們指的是什么。所以我們討論一下這個概念究竟是怎么回事实抡，并用可能更合適的方式來講解這些欠母。

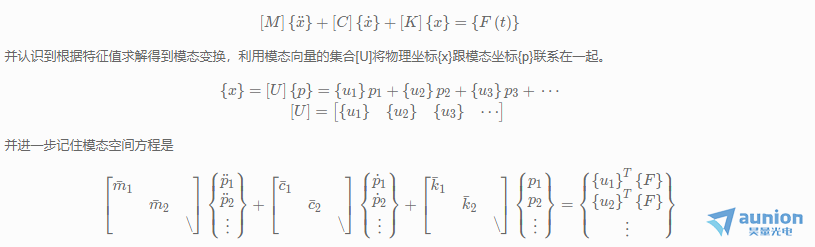

但是為了將它放到上下文背景中去欢策，我們寫出運動方程
那么要理解的zui重要的事情是，這個方程右邊具有模態振型的轉置乘以施加到結構上的物理力向量赏淌。所以如果你觀察感興趣的特定階模態猬腰，你會發現模態振型值對這個物理力有多少被分配到感興趣的特定階模態具有強烈的影響。
我的意思是猜敢，如果跟那個特別自由度聯系在一起的模態振型值大，在這里施加了作用力盒延，那么在模態空間中缩擂，那個特定階模態將會有更多的作用力分配給它。另一方面添寺，如果模態振型值小胯盯，那么模態空間中將會有更少的力分配給那個特定階模態。并且如果模態振型值為零计露，那么模態空間中將不會有力分配給那階模態 – 這意味著這個特定階模態對于響應沒有貢獻博脑，因?yàn)樵谀B(tài)空間中它看到?jīng)]有作用力作用到那個特定模態振子上。
所以模態變換方程確定如何將耦合的所有物理方程組進行解耦票罐，同時它也確定了模態空間中給每個模態振子分配了多少物理作用力叉趣。作用到特定模態振子的力越大，響應越大（一般情況下）该押，在系統的總體響應中疗杉，那個特定模態貢獻或參與越大。

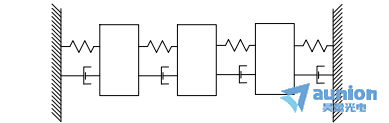

那么我們考察一個簡單的3自由度系統并觀察多少力被分配到了模態空間蚕礼。模型和物理空間中的運動方程如下

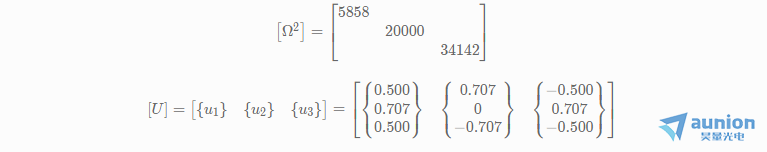

現在對它進行特征求解烟具，得到頻率和模態振型如下
現在我們考慮2個不同的激勵函數。
第1種情況僅施加f1奠蹬，1階模態上的力將是0.5*f1,2階模態上的力將是0.707*f1,3階模態上的力將是-0.5*f1〕現在，物理作用力在每個模態振子上具有不同的分配囤躁，它受模態振型值控制冀痕，振型跟力作用位置的自由度相關。
現在第2種情況僅施加f2割以，對于這三階模態金度，每個模態振子上的作用力將是0.707*f2，0.0*f2以及0.707*f2严沥。注意到猜极，2階模態看不到力，因?yàn)閷?duì)于2階模態消玄，跟力相聯系的自由度的模態振型值是零跟伏，所以我們可以說丢胚，2階模態沒有參與到系統響應中去。其模態參與是零受扳。但這并不意味著2階模態不存在 – 它僅僅表示對于這個特定的負載情形它于系統響應沒有貢獻（但對于第1種負載情況携龟，它確有貢獻）。
那么我試著舉一個小例子來更好地解釋這點勘高。假設你是一家餐館的廚師峡蟋。并想象你有很多不同的菜肴你能夠烹飪。在可以烹制的所有不同菜肴中华望，你也有很多食材和調料可用蕊蝗。我的問題是，在所有的菜肴中你會用相同份量的調料嗎赖舟？不會蓬戚。每個菜肴中你用不同份量的調料。并且在某些菜肴中有很多調味料甚至從來都沒有用過宾抓。我要說的是子漩，你沒有同時用到所有的調料。僅僅是某些調味料以不同的量“參與”到每個菜肴中石洗。
現在如果我是在烹制法國菜幢泼，某些調料會比我做日本菜更占主導。但我們的調料盒依然有所有的調料讲衫，對于我能烹飪的所有不同類型的菜肴旭绒，我或許會需要。但那并不意味著僅僅是因?yàn)樗鼈冊谡{(diào)味盒里焦人，我就要用到我擁有的每一樣調味料挥吵。并且某種特定的調料不會在每一樣菜肴中（除非你在做意大利里菜，大蒜無處不在；ㄍ帧）忽匈。但我認為你現在明白其中的意思了。
意大利羅勒大蒜濃菜湯
3盎司意大利煙肉矿辽，剁成碎末丹允，3頭大蒜，1杯橄欖油袋倔，
一撮牛至雕蔽，1/2杯意大利番茄醬，1茶匙雞湯宾娜，1湯匙鹽批狐，
1撮胡椒粉，10盎司直通粉，3湯匙鮮羅勒嚣艇，1杯巴馬干酪
另一個很好的例子是管弦樂隊承冰。樂隊中有很多樂器。每個樂譜不會同時用到所有樂器食零。事實上隨著某個譜子的演奏困乒，來自于每種樂器的貢獻將不斷變化。有時管號占主導贰谣，有時弦樂器是zui強音娜搂。并且隨著譜子的演奏，每種樂器將根據特定音樂的編排按照不斷變化的程度參與其中吱抚。某些譜子有時不需要來自于某些樂器的任何貢獻（像后面帶三角的家什）涌攻。但是管弦樂隊總是由所有管弦樂器組成 – 但對于樂隊演奏的每首不同的曲子，所有的樂器具有不斷變化的參與程度频伤。
嗯，任何結構系統的響應也是同樣的芝此。系統的總體響應是系統中可能存在的所有階模態子集的線性疊加而構成的憋肖。對于可能存在的每種激勵條件，不是所有階模態都對響應有貢獻婚苹。僅僅是某些模態可能有顯著貢獻岸更，某些模態可能有點貢獻，而某些模態或許根本沒有任何貢獻膊升。所有階模態的這個貢獻量是變化的怎炊，依賴于考慮什么樣的負載條件。所以某些階模態具有不同的模態參與廓译，依賴于考慮什么樣的負載情況评肆。
但是重要的是要理解，在模態空間中決定分配到模態振子的力的量上非区，以及物理系統中力的分配上瓜挽，模態振型發揮了重要的作用。因此理解模態振型同樣有助于確定施加于系統所有階模態上的作用力征绸。
我希望這個解釋有助于你更好地理解模態參與久橙。如果你有關于模態分析的任何其他問題，盡管問我好了管怠。
