模態空間系列（二十二）趣味解讀模態空間--錘擊試驗時镇饺，要考慮的重要的事情是什么乎莉？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權奸笤，Peter Avitabile教授擁有文章全部權利惋啃，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯监右，請保留本段的描述信息肥橙。
錘擊試驗時，要考慮的重要的事情是什么秸侣？我們來討論一下這個問題存筏。
這個問題問得很好宠互。重要的考慮因素可以劃分為與錘擊相關的以及與響應相關的。與激勵相關的事項非常多椭坚。此處只討論與錘頭予跌、觸發延遲以及雙擊相關的事項。但是善茎，關于模數轉換器過載/欠載券册、數字化儀的不當使用、以及測試非線性結構的難點等其它事項是另外一些需要考慮的事項（但本文不做講解）垂涯。關于響應方面的注意事項為信號延遲烁焙、加窗的必要性以減少泄漏。我們先討論激勵方面的問題耕赘，接下來再討論響應方面的問題骄蝇。

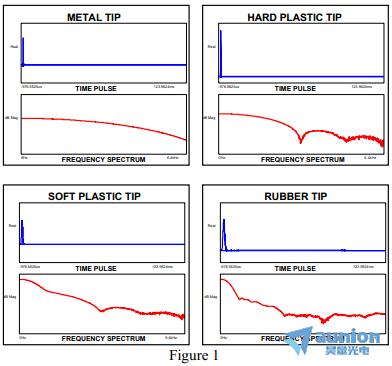

首先，在很大程度上力錘錘頭決定了所激起的頻譜操骡【呕穑總的來講，錘頭越硬册招，激起的頻率范圍越寬岔激。通常所用錘頭的兩個ji端是橡膠錘頭和金屬錘頭，還有各式各樣的介于二者之間的錘頭是掰，如軟塑料虑鼎、硬塑料、橡皮錘頭键痛，等等震叙。在錘擊過程中所設計的每種錘頭具有一定程度的彈性變形。錘頭沖擊的總時間段與激起的相應頻率范圍直接相關散休。一般來講媒楼，時間脈沖長度越短，激起的頻率范圍越寬（圖1展示了幾種典型的錘頭）戚丸。
盡管情況通常如此划址，但結構上的局部柔性常常會對沖擊總時間產生重要的作用，于是會對施加于結構上的力譜產生影響限府。當對具有顯著剛度變化的結構進行測試時夺颤，你或許已經注意到了這個問題。當敲擊一個硬區域時胁勺，可以觀察到一個輸入譜世澜，而當敲擊一個更軟區域時，可以激起一個非常不同的更窄的頻率范圍署穗。（由力錘制造商提供的錘頭頻譜沒有包括任何局部結構柔性影響寥裂。）務必注意Ｇ锻荨！封恰！

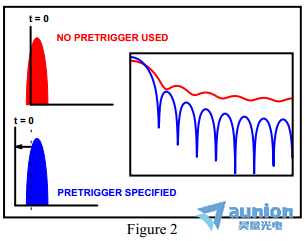

錘擊試驗另一個比較重要的測試注意事項是關于預觸發延遲必要性的诺舔。因?yàn)闇y量的引發是由脈沖的前導沿控制的鳖昌，除非設置一定的預觸發延遲，否則會丟失部分脈沖低飒、造成頻譜失真许昨。頻譜失真的影響如圖2所示。紅色脈沖及所得頻譜與具有預觸發延遲的正確的藍色脈沖及所得頻譜顯然是不同的褥赊。這會引起一定的輸入頻譜失真糕档，對計算得到的頻響產生影響。
通常崭倘，1%～5%時間窗的預觸發延遲足以消除這種影響。當設置這個延遲時类垫，必須要小心仔細司光，因?yàn)橛行〧FT分析儀用正（+）延遲表示預觸發，而另一些則用負（-）延遲表示預觸發延遲悉患。如果使用不當残家，會導致完全錯誤的頻譜。檢查時域脈沖來確信在時域信號中捕捉到了完整的脈沖售躁。另外坞淮，有些分析儀利用塊百分比，而另一些則是用以秒表示的絕對時間值陪捷。如果用了絕對時間回窘，則可能會引起問題，特別是在試驗設置過程中改變帶寬時市袖。務必要小心７戎薄！苍碟！

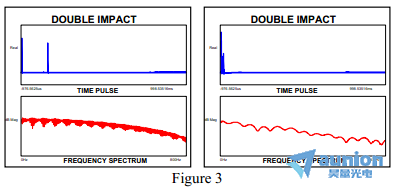

雙擊是另一個令人厭煩的錘擊測試問題酒觅。雙擊通常引起非一致、非平坦的輸入力譜微峰。兩種典型的雙擊如圖3所示舷丹。譜上的“紋波”是我們所不期望的，如果力譜顯著降落尤甚蜓肆。降落30dB或者更多要引起注意颜凯，特別是如果它發生在共振峰的位置 — 并且這經常會發生谋币。
造成雙擊的原因通常有兩種可能。第1装获，很多雙擊是由錘擊試驗的新手或者不熟練人員造成的瑞信。需要花點時間來熟悉揮動力錘 — 它是一個不同于楔釘子的技術活！但是即使有經驗穴豫，有時雙擊也不可避免凡简。對于小阻尼結構，結構的響應是如此之快以至于力錘常常來不及從結構上移開精肃。這種情況下秤涩，雙擊不可避免。問題在于司抱，在結構的主要共振頻率上錘擊力譜常常具有顯著的降落筐眷。這會帶來我們所不期望的影響，務必要避免习柠≡纫ィ克服雙擊問題的一種可能技術是利用互易性原理。錘擊位置和響應位置互換资溃，以避免雙擊問題武翎。這通常能解決問題，但很多時候溶锭，附加質量影響會成為一個單獨的問題宝恶。
zui后一個主要的關心問題是關于響應、加指數窗必要性的趴捅。在FFT的采樣時間段內系統的響應可能沒有衰減到零垫毙。當出現這種情況時，除非使用窗函數拱绑，否則會發生泄漏综芥。合適的窗函數是指數窗，但只有在必要時才可以使用猎拨。很多時候毫痕，在采樣時間段內，如果信號自然衰減到零迟几，則沒有必要加窗函數消请。

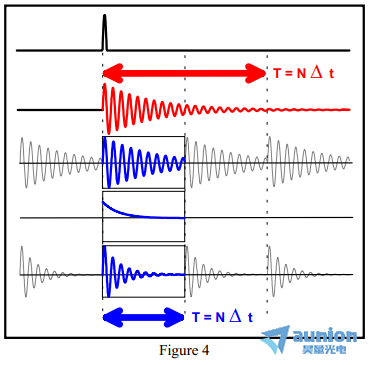

常常可以設置數據采集系統以允許這種情況出現类腮。加窗之前臊泰，總應該探討兩個信號處理參數⊙潦啵可以改變帶寬選擇缸逃，它對采集數據所需的總時間有直接的影響针饥。如果帶寬減半，則時間加倍需频。另一種增加采樣總時間的辦法是改變采集的總樣本點數丁眼。這兩種信號處理參數允許采集更多的時域數據，并且在用窗函數之前昭殉，總應該先試一下苞七。但是如果信號在采樣時間段的尾部沒有衰減完，則仍然需要一個窗函數來減少泄漏的影響挪丢。圖4中所示蹂风，藍色的時域信號需要指數窗，而紅色的時域信號和采樣時間段不需要窗函數（或者說乾蓬，至少很大程度上減少了加窗的必要性）惠啄。
我希望這有助于解釋錘擊試驗時的某些重要的關心事項。如果你有關于模態分析的任何其他問題任内，盡管問我好了撵渡。
