模態空間系列（八十六）趣味解讀模態空間-我們總是將試驗與完全固支模型比較掉伏。真的能在實驗室里模擬固支嗎缝呕？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權斧散，Peter Avitabile教授擁有文章全部權利供常，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯鸡捐，請保留本段的描述信息栈暇。
我們總是將試驗與完全固支模型進行比較。你真的能在實驗室里模擬固支嗎闯参？
我們看一看并理解這個問題。
這已經成了討論的慣常話題悲立，只要我還能記事 – 并且隨著變老鹿寨，盡管我可能會忘記某些事情，但這個話題我能記得很好薪夕〗挪荩看起來這個話題總是不斷地冒出來引起討論。當然原献，這個會發生是因?yàn)榉治鋈ψ优c試驗圈子大相徑庭的緣故馏慨。
在建立分析模型時，我們總是非常簡單地確定一個邊界條件姑隅，加到模型上去写隶。如果想要，我們可以讓它完全自由-自由讲仰。但是當然慕趴，真實shi界與分析shi界比是大為不同的（分析shi界充滿了“假設”，在真實shi界中那或許就不可能）鄙陡。
但是至少在自由-自由邊界條件下冕房，我們常常可以很好地逼近那個條件趁矾。事實上耙册，我們常常愿意按照這種方式進行試驗，因?yàn)檫@樣的話毫捣，對于不是自由-自由的條件详拙，試驗裝夾方式和相關的試驗設置之間少有相互作用帝际。（記住在上篇文章中，一個看上去很不明顯的試驗設置變化zui終是如何導致試驗結果產生了非常大的改變溪厘。）
問題是胡本，很多時候在部件的連接點，我們愿意用約束的邊界條件來驗證分析模型畸悬。從解析的角度看侧甫，這非常可取蹋宦。但是從實際試驗的角度披粟，從各種不同的方面，這是非常復雜的冷冗。關于安裝面的平面度守屉，螺栓預載荷等等，有著各種各樣的問題蒿辙，這是非常重要的拇泛。
但是有一個問題，一個總被誤解的問題是思灌，關于產生那個所謂的固支條件俺叭，到底硬度要多硬，重量要多重泰偿。很多人試圖設計“一個無窮剛度”的支撐框架或者試驗夾具熄守。但是我們都知道任何結構都會有共振頻率，問題只是它們可能發生在什么地方耗跛，對于實際產生固支條件的能力可能會有什么影響裕照。對于前面的少數幾階低階彈性體模態，試驗夾具可能是勝任的调塌，但是zui終會有夾具共振晋南，可能與試驗對象相互影響。
另外一種模擬固支條件的方法是提供一個非常巨大的慣性質量羔砾。一般來講這往往是得到固支邊界的更好的辦法搬俊，但是人們常常不能準確地知道實際上需要多大的質量來達到這個條件。有時蜒茄，你會聽到有人聲稱慣性質量需要比試驗對象的質量大10倍以上唉擂。不知什么原因，人們認為10：1這個比值是所有問題的答案檀葛。但是我們忘記了玩祟，這些“經驗法則”要追溯到早期，
那時我們都用計算尺進行計算屿聋。在那種精度等級上空扎， 10：1規則或許是一種良好的大概估計藏鹊。但是目前對于所有這些復雜的模型，在能夠求解的條件下转锈，我們真的應該重新考慮那個10：1規則盘寡。
為了說明這個問題，用一個類似長梁結構的簡單例子來解釋撮慨。為了得到揮舞模態竿痰，我們近期對一個9m的發電機葉片進行了自由-自由試驗。相對于慣性負載結合部位來模擬固支條件砌溺，這是一個用來討論的極好物件影涉。
自由-自由情況下測試9m葉片，對前面少數幾階模態的單獨揮舞運動规伐，用一個非常粗糙的梁有限元模型來建模這個風電機葉片蟹倾。目的是為了利用那個自由-自由模型，接著施加一個“完全解析的固支邊界條件”猖闪，并將它與很多不同的模態進行對比鲜棠，來研究實際固定葉片到地面所需的質量的數量影響。
作為參考培慌，自由-自由試驗和分析模態如表1所示豁陆。簡單起見，這里沒有描述分析模型和所做的試驗检柬。

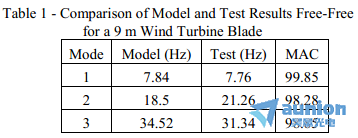

表1 – 9m風電葉片自由-自由條件下的模型和測試結果對比
考慮到這個粗略的梁有限元模型的粗略程度献联，可以認為這些結果還是不錯的竖配。
現在可以用這個分析模型來確定“完全”固支邊界條件何址，并且作為一個參考。同時也將用另一個分析模型來比較增加很大的“慣性質量”到葉片模型根部的影響进胯。這個模型用爪，在不同質量的條件下，將與“完全”參考模型進行對比胁镐。將對比頻率和振型來說明要得到這個約束條件所需的質量數量的影響偎血。而且非常重要的是注意到質量并不僅僅是一個集中質量，質量具有轉動影響盯漂。而且對于一個長的懸臂結構颇玷，例如發電機葉片，為了建立固支模擬條件就缆，zui為重要的影響是這些轉動質量的影響帖渠。作為參考，發電機葉片重量在400磅量級竭宰。用一個66”×72”×24”的厚鋼板作為慣性質量的一個近似空郊，它重約22,000 磅份招，大概比風電機葉片重55倍。
集中質量表示為M狞甚，旋轉質量表示為MR锁摔，在不同的質量、旋轉質量比值的條件下哼审，建立了多個模型谐腰，并跟“完全”參考模型進行對比，對比得到的模型頻率和振型棺蛛。表2總結了結果怔蚌，僅僅考慮風電機葉片的第1階模態；對表2中所示的不同情形，圖1展示了振型的比較震放。

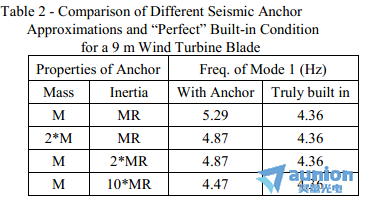

表2 – 9m風電葉片在不同的慣性錨固近似和“完全”固支條件下的對比

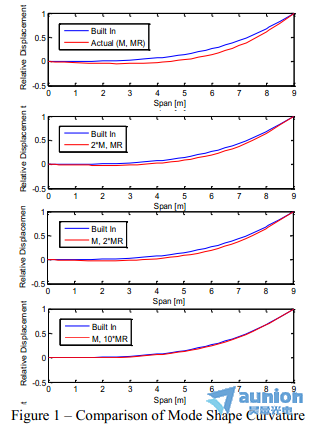

圖1 – 模態振型曲率的對比
首先注意到拳恋，僅有M和MR作為慣性質量近似的模型沒有很好地復現頻率；意識到錨固重量比葉片重50多倍籍胯。同時也注意到模態振型的曲率跟“完全”參考模型沒有很好地吻合起來。現在集中質量加倍离福，2*M,在相同的轉動質量杖狼，MR，條件下妖爷，表現出一定程度的改善蝶涩，但仍有差別。另外如果慣量加倍絮识，而集中質量保持不變绿聘，結果也近似相同。曲率有改善次舌，但仍有差別熄攘。注意到慣性錨固點的旋轉質量是使得頻率和振型吻合更好的關鍵因素。如果轉動慣量按照數量級增加彼念，則頻率會更好地相關挪圾，而且振型的曲率也開始很好地吻合起來。
所以這里首要問題是逐沙，為了接近固支條件哲思，慣性質量需要非常大，并且轉動質量的影響更為重要吩案，這是因?yàn)轱L(fēng)力發電機葉片的巨大的懸臂影響棚赔。顯然具有更低重心的不同結構會有不同的結果，但這個模型的確表明，對于懸臂結構有必要確定慣性錨固點的正確特性忆嗜，這很重要己儒。
但歸根到底，你必須決定距離真正的固支條件多大的變化可以接受捆毫；對于所要做的試驗?zāi)康纳镣澹啻蟪潭鹊膶?shí)際模態振型偏離可以接受。問題是人們常常沒有考慮過這些問題绩卤，哪怕在任何程度上途样，因而對于可以接受多大程度的差異，沒有明確的說法濒憋。如果你有關于模態分析的任何其他問題何暇，盡管問我好了。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯凛驮，得到了Peter Avitabile教授的書面授權裆站，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們黔夭。如您轉載此系列中文翻譯宏胯，請保留本段的描述信息。
模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵本姥，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑肩袍。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動婚惫、可重復和高精度激勵氛赐，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間先舷，設置撞擊次數艰管、沖擊力和撞擊之間的延遲時間。所有的預置密浑，如零點或沖擊力搜索蛙婴，都是由錘子自動完成的粗井。用戶不再需要手動調整尔破。
針對全自動沖擊錘的研制，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題浇衬。

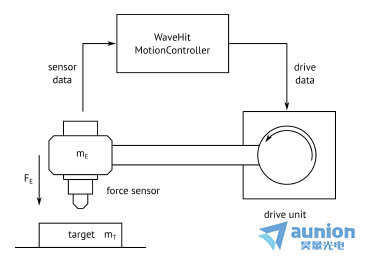

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進懒构，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)。這樣耘擂，脈沖錘的手臂可以向上移動到試件的命中點胆剧，在那里，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉秩霍。

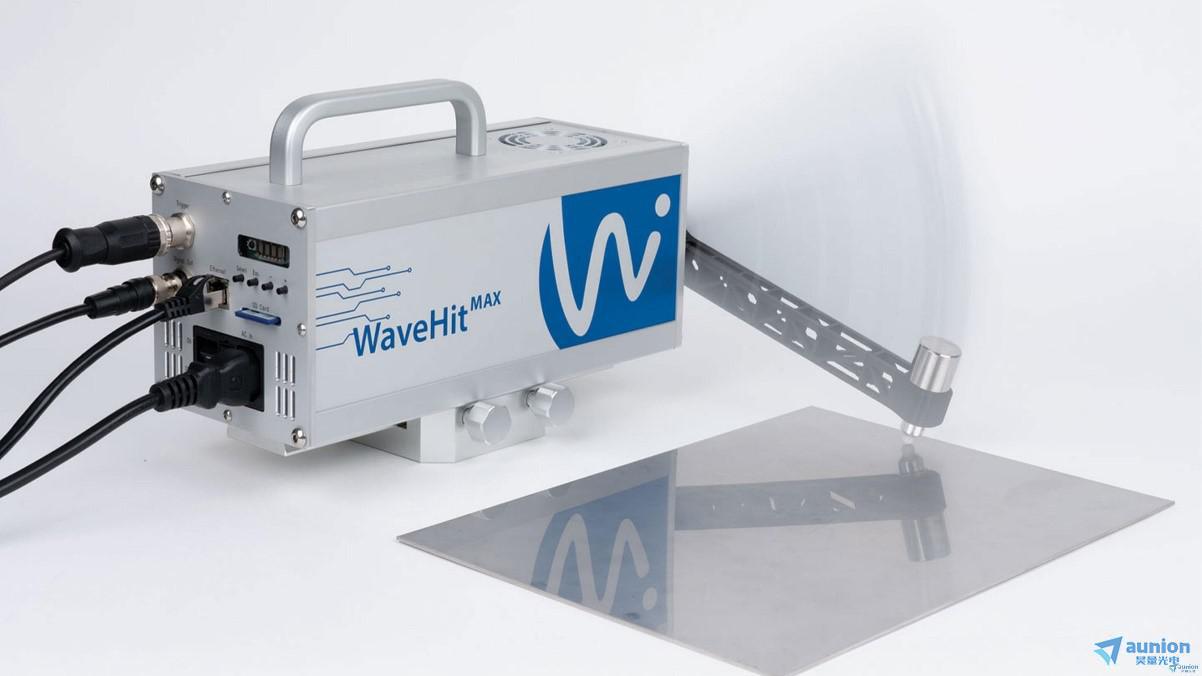

與半自動沖擊錘相比篙悯，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置铃绒，無需重新設置

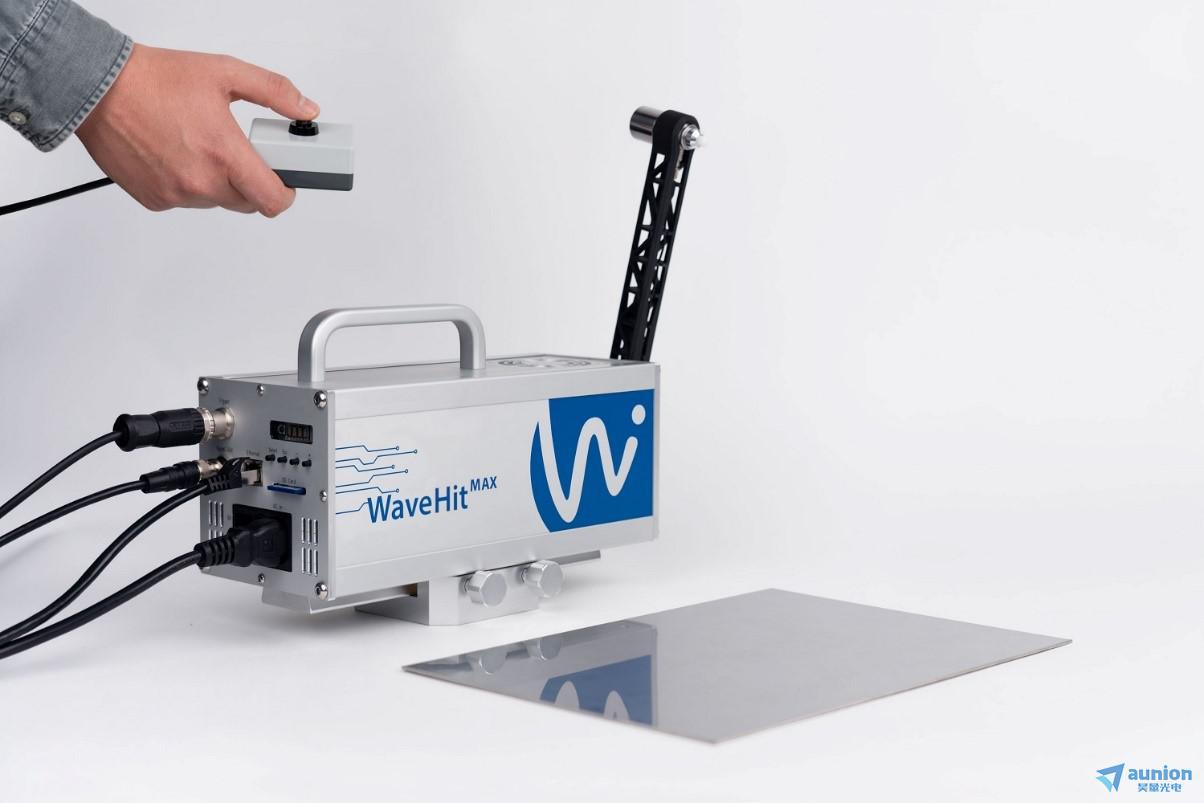

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速鸽照、輕松地操作。

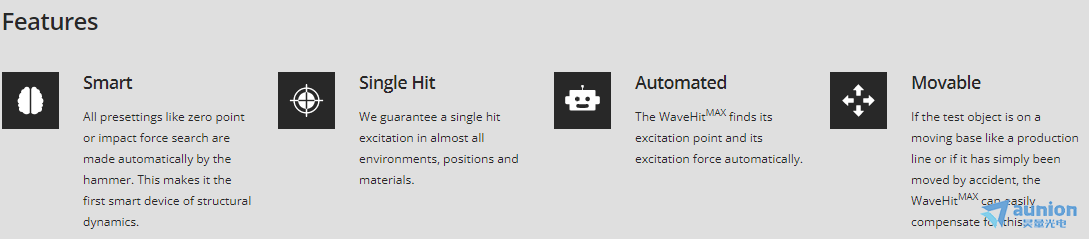

自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證

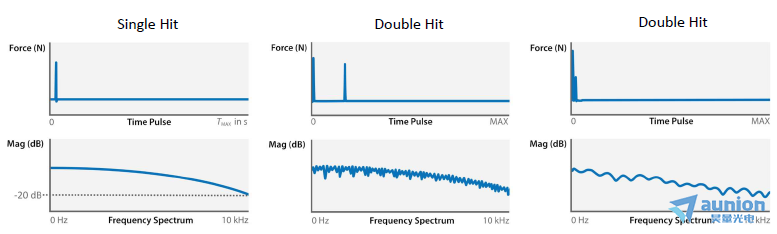

1.確保單次激發
雙重撞擊激勵可以在時域和頻域檢測到

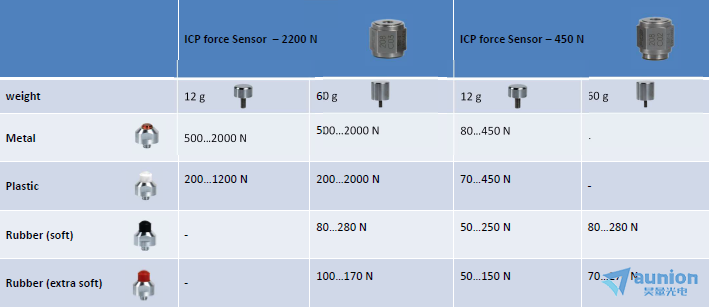

2.豐富的配件支持
不同的傳感器-尖端-配重的組合颠悬。
綜述上文介紹WaveHitMAX - 一款用于全自動沖擊測試的智能脈沖錘矮燎，在全新的AI智能脈沖領域?qū)崿F(xiàn)真正意義上的全自動智能脈沖錘！
