模態空間系列（十九）趣味解讀模態空間--利用實際工作載荷作為模態試驗的激振力坟乾，有意義嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯蝶防，得到了Peter Avitabile教授的書面授權甚侣，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們间学。如您轉載此系列中文翻譯殷费，請保留本段的描述信息。
利用實際工作載荷作為模態試驗的激振力低葫，有意義嗎宗兼？
如果這個力是隨機信號的話？
這個問題不容易回答氮采。它牽涉到的很多方面殷绍，為了充分理解其解答，我們需要進行討論鹊漠。
利用隨機工作激勵似乎是一個很好的主意主到，但結果是，提取出來的模態參數不可能跟模態試驗中得到的參數那樣幾乎一樣好躯概，其中模態試驗利用更為傳統意義的某種激勵技術登钥。我們討論一下這個問題，來看一看容易犯的一些錯誤在哪里娶靡。為了理解全部真諦牧牢，之前另外一些已經問過并其已經作答的模態問題將有助于闡明這個問題(SEM ET V23 No1, V23 No4, V23 No6 )。
讓我們回想一下姿锭，通常情況下進行試驗?zāi)B(tài)測試來提取結構的固有的模態參數 — 即塔鳍，頻率、阻尼和模態振型呻此。為了提取這些參數轮纫，需要測得精確的頻響函數。通常焚鲜，我們竭盡全力地激勵結構掌唾，利用非常專門的激勵技術來減少放前，或者盡大可能地消除可能存在的泄漏和其他信號處理誤差。記住糯彬，任何存在的信號處理誤差都會使測得的頻響畸變凭语，并且它們自身表現為不準確的模態參數。

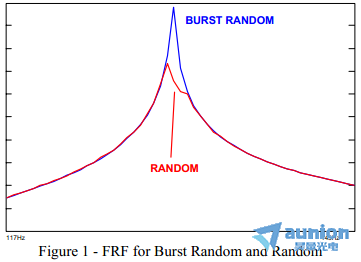

一般說來撩扒，隨機信號不能提供非常優的激勵來得到精確的頻響函數似扔。隨機激勵技術以在測得的頻譜中引起泄漏而不受人待見。跟其他沒有泄漏的測量技術（如猝發隨機却舀、正弦掃頻、數字步進正弦）相比锤灿，即使加窗挽拔，所測得的頻響函數也會失真。利用隨機激勵和猝發隨機激勵得到的頻響函數之間的比較如圖1所示但校。很清楚螃诅，在測量結果中沒有泄漏的猝發隨機的測量結果遠遠優于隨機測量結果。（盡管沒有顯示状囱，相干也是同樣更優术裸。）
更進一步講，從隨機激勵中提取出來的模態參數同樣會有畸變亭枷，并且在很多情況下袭艺，在測量結果中實際上看起來好像是有兩個峰。這是利用隨機激勵進行測量的頻響函數中可以看到的典型影響叨粘。泄漏是一個需要認真關注的問題猾编，需要加窗來減少泄漏。開發用于模態試驗的專門函數的全部意義所在就是為了得到高精度的頻響函數升敲，這樣就不需要加任何窗函數答倡，可以得到免受泄漏影響的測量結果，這樣可以精確提取模態參數驴党。
那么是什么讓人想到要用工作隨機激勵來進行模態試驗港庄？嗯倔既，如果真要用實際激勵來激振結構，那么響應將會與運行中的實際響應一樣鹏氧。這個響應將是實際運行變形的準確描述叉存，這可以在結構中看出來。但另一方面度帮，測量到的響應用于工作變形分析更為恰當 — 而不是試驗?zāi)B(tài)研究歼捏！

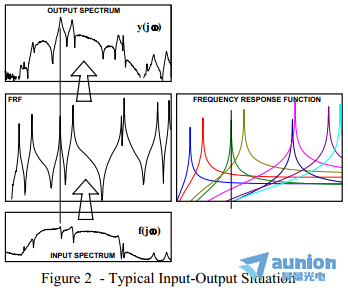

受到隨機輸入激勵引起的結果響應的示意圖如圖2所示稿存。這個圖形上有多個方面的內容會有助于搞清楚我們手頭的這個問題。激勵函數是寬帶的瞳秽，但具有非常清楚的輪廓瓣履，輪廓并不平坦，于是按照不同的激振水平激起了所有階模態练俐。
首先重要的一點是袖迎，注意到頻響函數無非是一個帶通濾波器，作為一個頻域函數腺晾，對輸入強迫激勵進行放大和衰減燕锥。如果頻響函數的估計受到數字信號處理過程（如，數字化悯蝉、量化归形、泄漏、加窗鼻由、頻響估計方法暇榴，等等）的損害或者扭曲，情況又會如何呢蕉世？蔼紧？？嗯狠轻，當然奸例，這會影響到計算得到的響應！模態試驗的目的是要提取準確的系統動力學特性向楼。
第二點哩至，在頻帶范圍內的激勵頻譜的水平對系統的響應有直接的影響。圖3非常清楚地表明了在頻帶范圍內響應具有明顯的變化蜜自。因?yàn)锳DC模數轉換器的zui大量程設置是由總體頻譜決定的菩貌，在測得的函數的準確度上將會有很大的差異。實際上重荠，響應譜分量的量級越小箭阶，與模數轉換過程相關的量化誤差的影響就越大，當觀察1戈鲁、3階模態的響應時仇参，這個情況就特別明顯。注意到因?yàn)檩斎爰?lì)的量級非常小所致婆殿，1階模態表現出非常微弱的響應诈乒；1階模態的響應非常小，可能會受到噪聲的影響婆芦。
第三點怕磨，記住如果利用隨機信號喂饥，那么必須施加漢寧窗，否則測量到的信號中將含有明顯的泄漏肠鲫。無論如何员帮，測得的頻響函數必將受到窗函數和泄漏的影響。測得的函數不是zui好的导饲，提取出來的模態參數將會受到這些信號處理的不良影響捞高。
第四點，在某些頻率區間內激勵信號的能量不足渣锦、信號類型的隨機特性導致的泄漏和窗函數誤差硝岗，與之相關，測得的頻響函數會有誤差袋毙。在相干中可以看到與泄漏相關的頻響函數誤差型檀，在共振峰附近尤甚，模態參數估計值會有誤差娄猫，這是因?yàn)橛糜谀B(tài)參數估計過程的頻響函數估計值比較差贱除。
那么生闲，在從測得的函數中求取模態模型的重點事項中媳溺，激勵技術越好，得到的結構模態參數也就越好碍讯。利用工作隨機頻譜悬蔽，就不一定會發生這種情況了。一旦得到模態模型捉兴，如有必要蝎困，利用測得的頻響函數就可以確定結構的實際響應，如圖2所示倍啥。但是為了求得準確的響應禾乘，重要的是要從準確的頻響函數中得到準確的模態模型。
嗯虽缕，利用工作條件下的激勵進行工作條件下的測試有著極大的價值始藕。但未必是用于求取模態模型的估計頻響函數的非常優方法。我希望現在你理解了用工作激勵進行試驗?zāi)B(tài)測試相關的這個問題氮趋。如果你有關于模態分析的任何其他問題伍派，盡管問我好了。
