模態空間系列（九十九）趣味解讀模態空間– 測試求頻率時重力起作用嗎？朝向有影響嗎限煞？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯抹恳，得到了Peter Avitabile教授的書面授權员凝，Peter Avitabile教授擁有文章全部權利署驻，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯健霹，請保留本段的描述信息旺上。
關于這個問題，要討論幾件事情糖埋。做模態試驗時宣吱，我們確實需要討論一些起作用的事情。
一般而言瞳别，從理論的角度征候，對我們所面臨的大多數情形杭攻，對頻率和模態振型重力作用沒有影響。那是因為我們對系統定義所寫的方程是從靜態平衡的角度寫的疤坝，重力作用沒有影響（但稍后兆解，我將要討論實際情況，其中這點未必為真跑揉。）锅睛。
考慮一個簡單梁，如圖1中所示±現在當我們建這個梁的有限元模型時现拒，相對于重力，我們按哪種方式對梁取向望侈，都無關緊要印蔬，不管我們選擇橫截面朝向如圖中右上方還是如圖中右下方所示，頻率通常都不會有任何差別脱衙。計算得到的頻率將會一樣扛点，因為不考慮重力，且我們假設結構是關于靜態平衡點求值的岂丘，同時假設重力作用基本上沒有引起很大的結構變形陵究。（至少我們建立有限元模型時，我們是這樣假設的奥帘。）
圖1：模態測試的梁示意圖

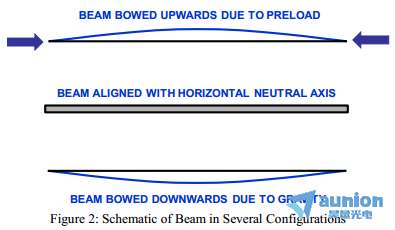

但是需要多點額外考慮的是zui后的那句話铜邮。圖2顯示了幾種布置方案，可能需要進行些額外討論寨蹋。第1種布置方案是圖2中間部分所示的那個松蒜。這里假定梁沿著中性軸擺放，沒有明顯的梁變形已旧。這種情況下秸苗，梁朝向?qū)嶋H上毫無影響。試驗得到的頻率不受相對重力的梁朝向影響运褪。
圖2：幾種布置方案的梁示意圖
但是惊楼，現在我們考慮圖2上部的布置方案。這種情況下秸讹，施加軸向載荷檀咙，引起梁向上彎曲。當這種情況發生時璃诀，實際上對梁的剛度有影響弧可。因為梁向上彎，剛度增加劣欢。并且我們知道這是真實的棕诵。拱形布置實際上比平面布置更剛裁良。想想所有的橋跨和大梁總是輕微的拱起吧，因為這是一種更剛的布置方案校套。所以趴久，如果施加了一個壓縮的預載荷，梁向上變形搔确，則這種拱形的布置跟正常的不變形布置比彼棍，剛度要大些。
圖2中下部的布置展示了重力載荷造成的變形膳算。重力引起的變形對剛度有影響座硕，特別是對很薄而輕的構造，如風機葉片涕蜂，這合乎情理』遥現在，如果梁旋轉机隙，且剛度更大的橫截面現在受到重力引起的載荷蜘拉，那么變形會更小，極大地減小了重力影響有鹿。
那么從理論上講旭旭，由于假設變形小且重力作用不明顯，則重力載荷沒有影響葱跋。 但是持寄，如果由于結構的柔性特征引起了更大的靜態變形，那么做這樣的假設就不一定合理了娱俺。則梁的朝向方位就有很大的影響了稍味。
那么什么時候這會成為關注的問題呢？嗯荠卷，對于大型的風電葉片模庐，結構很柔，由于葉片相對重力的朝向所導致的油宜，葉片橫截面朝向（揮舞相對于擺振）對葉片的有效剛度具有很大的影響掂碱。

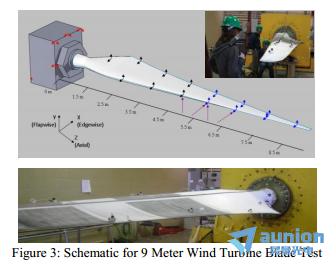

圖3展示了風電葉片的兩種布置方案，它們都對葉片相對于重力的朝向敏感验庙。風機葉片受到相對重力朝向的重要影響顶吮，朝向會影響固有頻率社牲》嘌Γ看一下葉片，兩種朝向顯然有所區別搏恤。跟更為剛硬的擺振方向相比违寿，揮舞（更弱的軸）方向?qū)τ谧灾氐挠绊懜鼮槊舾小?/p>
但是湃交，這里有另外一個考慮因素，被多數人所經常忽視藤巢。如所預料搞莺，自重載荷引起結構的變形。但這個自重變形可能會引起很大的載荷掂咒，作用到一些內部構件上 — 這些載荷可能引起桿件足夠大的變形才沧，使得內部結構加強，它們轉變成跟設計圖紙標稱尺寸大為不同的結構绍刮。與基于設計圖紙標稱尺寸所具有的剛度比温圆，這些變形將基本上使得內部加強構件具有很不一樣的剛度。這跟圖2上部所示的預應力梁非常相似孩革，它跟標稱尺寸比大為不同岁歉。
圖3：9米長風電葉片試驗示意圖

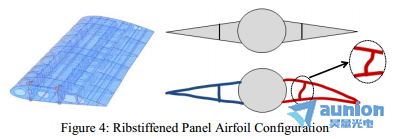

圖4中肋拱加強機翼板構造是一個很好的橫截面例子，其中這個問題關系重大膝蜈；右邊簡圖顯示了一種簡單的機翼構造锅移，其中左側機翼（藍色）基本上沒有重力所致的變形，但是右側機翼（紅色）顯示出重力引起的顯著變形饱搏。對這個輕薄的板構造（紅色）非剃，自重或者結構載荷會引起變形，它可能會使肋拱加強的內部結構板變得彎曲 — 并且這種載荷可能引起極大的變形推沸，致使幾何形狀與不再符合CAD圖紙所標注的公稱尺寸努潘。以致于這些內部肋拱加強部件，當考慮重力載荷時坤学，可能會對測試結構的朝向非常敏感疯坤。
圖4：肋拱加強機翼板構造
所以，通常我們不比考慮重力影響深浮，除非它們引起很大的變形压怠，嚴重地改變了定義有限元模型的幾何形狀。
我希望這有助于解釋你的問題飞苇。如果你有關于模態分析的任何問題菌瘫，盡管問我好了。
