模態空間系列（一百零二）趣味解讀模態空間 – 在結束模態空間系列文章之前睁本，你能提供一些建議嗎尿庐？

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權添履，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們脑又。如您轉載此系列中文翻譯，請保留本段的描述信息。

在結束這個模態空間系列之前裙犹，你能提供一些建議嗎阵谚？

當然，…這里是重要的十項严卖。

嗯席舍，當你投身于模態分析項目時，如果你回顧所有的文章哮笆，有大量的信息會幫助你要細心謹慎 — 不管它是解析的還是試驗的来颤。但可以肯定的是，當從事這個行業時稠肘，有一些非常重要的事項福铅，你需要知道。盡管有很多項可以列出项阴，但我將要列出重要的十項（因?yàn)槭瓷先ハ袷悄芴舫龅囊粋€(gè)吉利數字）滑黔。所以讓我們從大到小列出這些項，它們是我挑出的一些值得注意的“重要”事項环揽。

那么用大衛.萊特曼的風格講“讓我們開始吧”略荡。

第10項…

你為什么做這個試驗？

為什么問為什么歉胶？

嗯汛兜，這是因?yàn)樗且獑柕闹匾膯栴}…

所以讓我稍加詳細地說明這個問題。很多時候通今，我們進行試驗序无，因?yàn)橛腥讼嘈旁囼?yàn)會解決某個問題或者它是一個試驗验毡，有人“認為”它會解決一個問題。

做試驗我毫無問題帝嗡，但很多時候晶通，人們確實沒有意識到試驗可以提供什么和不可以提供什么。這是我總是問“為什么”你要做這個試驗的原因哟玷。有操作問題嗎狮辽？從試驗中期望得到什么額外的內容嗎？實際感興趣的是什么頻率范圍巢寡？實際關心多少階模態喉脖？等等。所以在你進行試驗之前抑月，盡你所能找出更多問題是非常重要的树叽，以保證在試驗會提供什么這點上，所有人的“意見一致”谦絮。

我那么說题诵，因?yàn)槲乙姷竭^很多很多的例子，其中人們“聲稱”懂得試驗层皱，頑固堅持于他們想從試驗中得到的東西性锭，并且對他們想要得到的東西也已很清楚。但是叫胖，下面一旦提供了試驗結果草冈，就有很多問題，是關于為什么試驗沒有解決感興趣的問題的瓮增。并且這種不搭嘎的發生是因?yàn)橛袝r(shí)候我們使用的詞語對不同的人可能意味著不同的事情怎棱。所以通常我總是非常專門地問人們想要知道什么？對他們已經從試驗中得到的每件事情绷跑，我專門問他們是什么意思蹄殃？

舉個例子，我記得汽車工業中的一群青年工程師想要“學習”如何做模態試驗你踩，如何對一個簡單的剎車盤結構的有限元模型“做相關分析”诅岩。所有的正確問題都問到了，像是花了很大氣力去試圖理解非炒ぃ基本的材料吩谦，在著手從事更為復雜的系統之前，學習如何一步一步地理解所需要的東西膝藕。很好 — 所以看上去像是做了所有正確的討論式廷，考慮到了每件事情。

但是在項目開始之前芭挽，這群年青工程師想要給他們的管理層做個報告滑废，關于他們將要干什么的報告 — 再一次蝗肪，這是一件非常好的事情，讓每個人“接受”這個項目蠕趁。所有事情仍然看上去進展順利薛闪，直到他們用這種方式介紹項目。

“大家好俺陋。這是一個項目豁延，將要在剎車盤上進行試驗，對有限元模型進行相關分析腊状。這個項目的結果將解決我們的制動嘯叫問題”诱咏。并且那是他們頭一次提到制動嘯叫。所以我只想說缴挖，嘯叫問題和原來要討論的東西毫無關聯袋狞。

所以為什么問為什么？這正是原因所在Ｓ澄荨９堆臁！

第9項…

選擇恰當?shù)脑囼?yàn)點

我經逞砭＃看到人們開始模態試驗倔毙，他們上足發條般地選擇所有測點埃仪，生成詳盡的結構文件乙濒，列出所有的坐標 — 但他們還沒有進行一個測試。

在你沉迷于生成結構之前卵蛉，走出去颁股，做個測試先。實際上做一些測試傻丝。檢查不同的測點位置以及在不同的方向進行測試甘有。這很重要，特別是你真的不知道所有的系統模態可能什么樣葡缰。選擇所有的測點沒有意義亏掀，直到你對系統的全部模態什么樣有點想法為止。

經常地泛释，那些你認為需要測量的點滤愕，實際上根據系統模態可能不是z優的位置。不知怎么地怜校，在我腦海里间影，我認為頻響FRF會告訴你關于結構和頻率的很多內容，你真的需要首先關心它茄茁。

接著可能僅僅測量少許幾個結果魂贬，以保證你確實了解結構的模態振型可能什么樣巩割。一旦你肯定你知道所有的模態振型可能什么樣，那么你可以選擇更多的測點付燥，不過是在理解振型什么樣的條件下做的宣谈。我經常看到人們標識出100到150個測點机蔗，進行模態試驗蒲祈，擬合數據，接下來萝嘁，所有人都坐下來觀察模態振型梆掸，不料卻意識到他們將所有的測點都布置在結構的一個部分區域了，實際上它們與結構感興趣的模態關系不大牙言。

另外酸钦，也要保證頻響FRF測量的參考點位置處于一個位置（或多個位置），在這里你確認你能觀察到大多數模態咱枉。無疑卑硫，如果不能觀察到所有模態，那么就必須使用額外的參考點蚕断。當進行錘擊試驗時欢伏，總是建議使用盡可能多的參考點。

如果你有4通道系統亿乳，那么你應該有一個通道用于力錘硝拧，有三個參考點置于結構之上。它們沒有必要朝向X葛假，Y障陶，Z三個方向中的每個方向。但是你想要保證它們所處的位置都能觀察到盡可能多的系統模態聊训。

如果你有一個8通道系統抱究，如果你做漫游錘擊試驗，那么用7個參考點带斑。你可能認為這過頭了鼓寺，但是那確實沒有花很多的氣力去采集數據，數據再多也無妨勋磕。

另外你認為在7個參考點的情況下妈候，你能得到所有階模態 — 嗯，多數情況下朋凉，你可能會這么認為州丹。但是我能回想起在一個大型對稱復合材料板結構上的一次試驗，那里用了9個參考加速度計進行試驗。但實際上zui終結果是丟失了一個高階模態墓毒，因?yàn)樗?個加速度計zui終位于那個高階模態的節點上了吓揪。誰能猜到你會那么不幸呢。（我勸這個家伙永遠不要到拉斯維加斯賭博所计，因?yàn)樗倪\(yùn)氣顯然糟糕透了柠辞。）高階模態及9個加速度計的測點位置如圖1中所示。

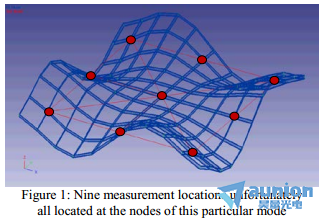

圖1：9個測量位置很不幸地全部位于這階特定模態的節點上

第8項…

錘頭選擇

現在主胧，新手有時會對選擇合適的錘頭有困惑叭首。總的來講踪栋，你想要做的是保證你選了一個錘頭焙格，它激起一個頻率范圍，與結構在運行中被激起的頻率范圍一樣夷都。當然這意味著你必須對什么頻率范圍特別重要有所了解眷唉。我記得很多年前，當我們開始在棒球棒上做模態試驗時囤官，關于什么會是zui合適使用的錘頭冬阳，有一個長時間的討論。我解釋到党饮，你需要有一個錘頭肝陪，它能激起跟實際球擊到棒球棒上所激起的頻率相同的頻率范圍疆柔。第二天存炮，當我到實驗室時，學生們已經拿了一個棒球段多，在棒球上裝了一個10-32的螺栓捏检，接下來把它擰到力錘上荞驴。當然不皆，這是一個絕妙的主意贯城，因?yàn)樗咏谖覀兡軌虻玫降陌羟驌舸蚯虬舻膶?shí)際沖擊情形。

但是你同時也必須記住霹娄，錘頭并不是支配輸入力譜的唯yi因素能犯。對模態測試，結構的局部柔度在輸入到結構中的實際力譜中也起著關鍵作用犬耻。所以你確實需要仔細觀察這點踩晶。另外順便說一句，你可以拿到這些公布的曲線枕磁，它們是你從力錘制造商那里得到的渡蜻，就將它們拋到一邊吧，因?yàn)樗鼈兌际峭ㄟ^沖擊一個非常大型的，剛硬的金屬塊產生的茸苇，它們跟我們進行模態試驗時實際上所得到的完全不是一回事兒排苍。

沖擊試驗中另外一個經常忽視的關鍵事項是，對每次測量学密，力錘必須一致地在同一個點沿同一個方向沖擊結構淘衙。如果不這樣做，那么在每次測量之間腻暮，F(xiàn)RF將會帶有某些差異彤守，它會導致相干變小。在大型結構上哭靖，這也許不難做到具垫。但是，在更小結構上试幽，這就難了做修。高爾夫球桿頭的一次試驗使用了一個獨特的三腳架/力錘組合，來一致地在每次測試中沿同一個方向沖擊同一個點抡草，如圖2所示饰及。

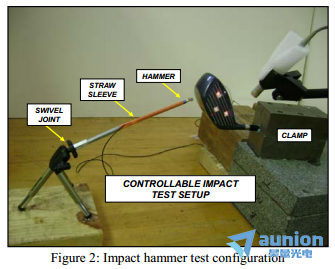

圖2：沖擊錘試驗布置

第7項…

它需要何等程度的自由

嗯，關于這個問題康震，已經有一些文章燎含。重要的是要認識到，你的試驗對象實際上是你的結構加上所有的儀器設備和支撐條件腿短。結構的有限元模型可以建模成自由的屏箍，但實際情況是，有些軟彈簧確實需要在模型中包含進來橘忱，來恰當?shù)亟忉尳Y(jié)構的支撐系統赴魁，以及加上所有的儀器設備。很多時候钝诚，這不會影響整體測試颖御，但是很多情況下，在結構分析中包含它們實際上是非常重要的凝颇。

但是你真正想要的是潘拱，結構的剛體模態從彈性體模態中合理完好地分離出來，剛體模態和彈性體模態之間較少模態重疊或耦合拧略。盡管說起來這很容易芦岂，但這常常沒那么容易實現。很多時候我建議有限元模型中包含支撐結構的影響垫蛆，以便對試驗設置與試驗對象之間如何相互影響有個清楚的認識禽最。盡管有限元模型可能不完美腺怯，但模型是學習支撐結構剛度改變的影響，以及對系統總體彈性體模態的相應影響的一個很好辦法川无。

但是如果沒有模型瓢喉，那么當設置試驗時，需要檢查這點舀透，來準確地確定試驗布置可能有什么相互影響栓票。這可能需要做點額外的努力，但它是試驗設置的關鍵部分愕够，需要做記錄并弄清楚走贪。

那么進行導彈試驗時，試驗在什么地方是個問題惑芭？很難讓它們進入到一個自由-自由的狀態坠狡。所以我們zui多能做的是，從臺架上吊起導彈來測試導彈遂跟，在導彈支撐在第1階彈性體模態的節點位置上的條件下逃沿，對導彈進行試驗；那么支撐條件并非強制性的幻锁，因?yàn)樗卧谀B(tài)的節點凯亮。圖3展示了一次典型的導彈布置，這里呆伯特正在做錘擊試驗哄尔；圖3b展示了一個更小型化的導彈假消，在做激振器模態試驗。

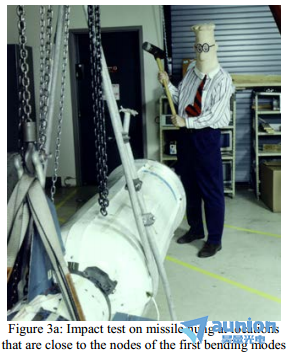

圖3a：導彈錘擊試驗岭接，懸掛在接近第1階彎曲模態的節點位置

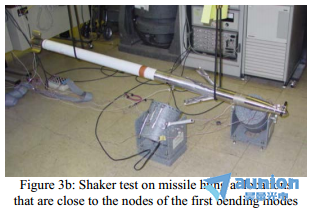

圖3b：導彈激振器試驗富拗，懸掛在接近第1階彎曲模態的節點位置

第6項…

其他一些常見失誤

總有些非常簡單的事情常被忽視。這些是簡單的完整性檢查鸣戴，以保證所有事情都設置好了啃沪。

確保所有電纜都是好的，沒有打褶或彎曲窄锅。確保所有接頭都牢靠地連接著创千。虛假信號，特別是在沖擊力錘情況下酬滤，可能常常是因?yàn)樗蓜?dòng)的電纜連接造成的签餐。

當然要確保所有的信號調理器都打開了寓涨。也確保你了解傳感器是電壓型的還是ICP型的盯串。我見過很多次試驗，其中ICP型加速度計被設置為電壓型傳感器戒良，測量結果基本上是無用的体捏。但如果你進行測量，假設你有一個非常復雜的、非線性的几缭、大阻尼系統河泳，那么你會預料測量結果看上去不會好。

當然如果測量系統設置不當年栓，測量結果看起來也不會好拆挥，于是你可能認為這是你能做到的z好結果了 — 即使你的測量結果完全錯誤。

同時你也必須認識到某抓，如果你僅有一把力錘纸兔，那并不意味著它對你要進行的所有試驗都有用。我曾見過人們帶一把力錘在大型結構上頓足捶胸涕淚流否副，顯然對激起結構汉矿，它太小了，不足以進行試驗备禀。（另外相信我洲拇，我曾見過一些錘頭，看上去像是遭過了核爆炸曲尸，破損如此嚴重赋续，以致不能再用。）拿一把適當大小的力錘去做你要進行的試驗另患，要好于你用不合適的力錘去湊合蚕捉。

另一個重要的注意事項與使用的加速度計大小有關。附加質量是一個重要的考慮因素柴淘。已經寫了很多文章來理解這些影響迫淹。這需要重點說明和記錄下來。就是因?yàn)槲希词鼓銚碛衵小的加速度計也并不意味著附加質量沒有關系敛熬。它不僅僅只是加速度計質量相對于測試結構的總體質量，而是相對于安裝位置的結構有效質量第股。在結構上应民，加速度計在一個非常剛硬/結實的位置，跟同一個加速度計安裝在同一個結構的輕薄板上夕吻，所施加的重量影響是不一樣的诲锹。

另一個更重要的事項是你需要確保加速度計沒有飽和，飽和情況下它們將不能提供有效的測量結果涉馅。我曾參與過這樣的試驗归园，其中人們已經買了非常靈敏的傳感器，因?yàn)樗麄冋J(rèn)為它們“更好”稚矿，但接下來沒有想到會發現他們的結構反應非常靈敏庸诱，響應使傳感器飽和了捻浦。

第5項…

雙擊

現在如果可能的話，我們確實想要避免雙擊桥爽。但是有很多情況朱灿，其中我們剛好避免不了雙擊。所以盡你所能地在單擊條件下進行錘擊钠四。但是如果你確有雙擊盗扒，那么要做的是觀察力錘的輸入力譜。只要力譜相當平坦缀去，力譜上沒有明顯的降落环疼，另外頻響FRF/相干看起來不錯，那么極有可能測量結果對試驗識別頻率和模態振型足夠用了朵耕。

但當然你會問力譜需要何樣的平坦炫隶，可以容忍在力譜上降落多少。這些問題問得好阎曹。對一個測量伪阶，我寧愿沒有看到力譜降落超過5到10dB，但只要相干是好的处嫌，那么FRF是可以接受的栅贴。

我知道有人可能會有異議，說那么多的降落完全不可接受熏迹。但是如果你回頭想一下檐薯，在某些文章中我們?cè)?jīng)展示過，當沒有雙擊的試驗跟帶有幾次甚至于很多次雙擊的試驗比注暗，頻率和模態振型實際上是非常不錯的坛缕。但你仍然需要非常小心，以保證數據是有效的捆昏。

僅供記錄在案赚楚，有那么幾篇文章討論了雙擊，并且有一篇文章有意地對結構施加了多次沖擊骗卜，作為“猝發沖擊”激勵試驗宠页。盡管那是在一個理論結構上呈現的，但是在去年寇仓，我們實際測試了一個大型射電望遠鏡和一個大型（超過50米）風電葉片举户，并且非常清楚地表明，多次錘擊技術提供的結果要好的多遍烦。圖4a/b中的測量展示了一個非常大型風電葉片上的一次頻響測量結果及其相干俭嘁。第1個測量（4a）是用單次錘擊做的，顯然乳愉，F(xiàn)RF測量結果的方差和相干表明這個測量結果受到了噪聲污染兄淫。但下一個測量（4b）展示了多次錘擊的結果屯远，很明顯蔓姚，在使用多次錘擊試驗技術的條件下核行，F(xiàn)RF和相干極大地改善了司顿。當然你需要小心以確保在一次FFT時間窗的采樣時段內，可以觀察到整個輸入和輸出，如果這么做的話几苍，測量結果可以大為改善。

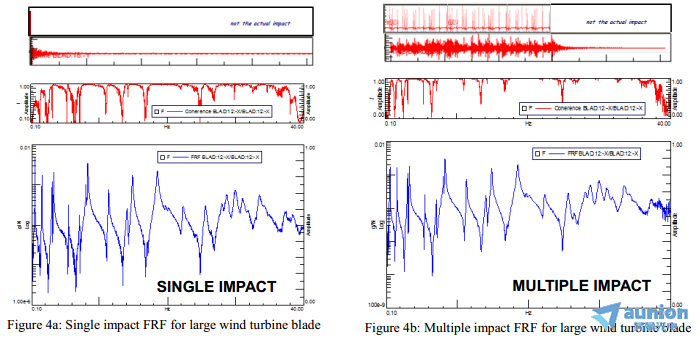

圖4a：大型風電葉片單次錘擊FRF  圖4b：大型風電葉片多次錘擊FRF

第4項…

加窗

很抱歉在我看來挤安，不加窗就是好窗 — 任何窗函數都會造成數據失真 — 窗函數討厭而又不得不為之挡篓。這些是我賴以生存的鮮明立場。

盡一切可能保證你的輸入信號和響應信號或者在采樣時間窗內是周期的恬砂，或者在采樣時段內被完整地捕捉到咧纠。如果你能做到這點，那么無需使用任何窗函數泻骤。

當進行錘擊試驗時漆羔，總要千方百計地改變采集參數，這樣在測量過程的一個采樣時段內能完整地觀察到信號狱掂。如果可以做到這點演痒，那么就沒有任何泄露，并且無需加窗趋惨。圖5顯示了如何簡單地改變采樣時間鸟顺，消除了加窗之需要。

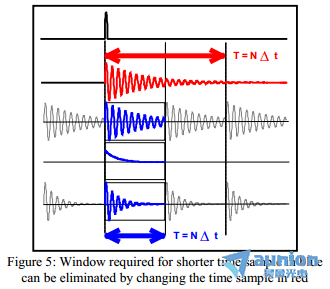

圖5：藍色短時樣本需加窗函數器虾，紅色時間樣本去掉了窗函數

另外實際上對激振器試驗讯嫂，情況也是如此。但是在這種情況下兆沙，我們想方設法生成樣本數據端姚，它在所采集數據的一段樣本中被完整地測得（跟剛才描述的錘擊試驗中所做的一樣）〖废ぃ或者渐裸，在激振器試驗中，另一種可選辦法是生成一個激勵信號装悲，它形成一個可重復的響應昏鹃；如果可以做到這點，那么系統將達到穩態響應的狀態诀诊，則滿足傅里葉變換的要求洞渤，泄露不是問題，將無需加窗属瓣。

在激振器試驗中载迄，很多信號會產生這種情況讯柔，在激振器試驗中經常用。這些信號專用于模態試驗 — 偽隨機护昧，隨機瞬態魂迄，猝發隨機和正弦調頻都是專門創造出來用于這類模態試驗的信號。圖6展示了常用的猝發隨機激勵惋耙，它提供一個激勵捣炬，在求FFT的時間樣本的一個樣本時段內開始并結束，因而不需要窗函數绽榛，因?yàn)闆]有泄漏的問題湿酸。另外如果假定響應同樣在時間樣本內開始并結束，那么響應也無需施加窗函數灭美。所以這種激勵沒有泄漏推溃，于是也就無需加窗。

圖6：激振器激勵示例（猝發隨機）届腐，它提供沒有泄漏的FRF測量結果

第3項…

模態錘擊試驗設置習慣做法

真的铁坎，每次我設置來進行錘擊試驗時，有一個習慣做法梯捕，我經常例行去做厢呵，以保證我能得到盡可能z優的FRF測量結果。每次做這個時傀顾，我沒有一套專門采取的步驟襟铭，但是進行測試時，確有一些關鍵的事情我每次都做短曾。當然了寒砖，我正在討論的是在一個我之前從未測試過的東西或者對我來講是全新的東西上進行測試。（如果它是一個我每天都測試的結構嫉拐，那么有可能不需要某些步驟哩都，因?yàn)槲矣邢闰?yàn)信息，對于要求是什么婉徘，它給了我很好的理解）漠嵌。

所以當我開始一個測試時，我從未認為什么是理所當然的盖呼。我開始一個測試儒鹿，用一個頻率帶寬，它高于每個人“認為”的感興趣頻率范圍几晤。接著我用一個錘頭來激勵結構约炎，覆蓋這個感興趣的頻率范圍，并且我總是檢查施加到被測結構的輸入力譜。當然圾浅，盡管我是做初次測量掠手，我也可能需要調整力錘輸入以及加速度計響應的電壓水平。這也許需要手動來做狸捕，除非你的采集系統有裝置對所有的響應大小“自動調整量程”喷鸽。當然到這里，我可能需要改變錘頭以激起合適的感興趣的頻率范圍府寒，接下來進行檢查魁衙，以保證在研究不同的錘頭時报腔，所有合適的響應量程依然是合適的株搔。

我們有了良好的輸入激勵之后，接下來我們開始觀察響應纯蛾、頻響和相干纤房。第1件要做的事情就是觀察響應衰減，來看一看在測量的一次時間樣本內是否能捕捉到完整的響應翻诉。如果滿足這點炮姨，那么我們無需施加窗函數。如果它不滿足碰煌，那么我們或許想要加長采樣時間舒岸。如果這樣不行，那么我們可能需要施加窗函數芦圾，在這種情況下蛾派，它是一種指數衰減窗。

一旦這個完成后个少，下面我們想要做幾次平均來看一下FRF和相干洪乍。如果這是一個可以接受的測量結果，那么下一步將是改變錘頭來激起稍低些的頻率范圍 — 記住夜焦，當我開始這個過程時壳澳，我選了一個比試驗可能規定的更高的頻率范圍。所以這是一個良好的機會茫经，來保證錘頭實際上激起了感興趣的頻率范圍（因?yàn)轭l率范圍仍然設置為更高的頻率范圍）巷波。但是既然更少的輸入力施加給結構，那么很重要的是卸伞，保證所有的電壓量程仍然設置的合適抹镊，阻尼窗，如果之前用過瞪慧，以及zui初試驗設置的其他參數髓考，仍然需要。一旦這些都檢查到了弃酌，那么應該進行一次測量來評估FRF和相干氨菇。

接下來儡炼，應該改變FFT分析儀的頻率范圍到一個更低的頻率范圍，它跟上次測量的實際上更軟錘頭激起的頻率范圍相關查蓉。另外乌询，需要再一次檢查所有相同的參數，以保證設置了合適的量級豌研，得到良好測量結果妹田。

所以對于我剛描述的測量過程，你可以看到我改變每一個可變項時鹃共，每次都需要檢查所有的參數鬼佣。記住，如果需要霜浴，我有能力改變測量帶寬晶衷、譜線條數、錘頭以及使用窗函數阴孟。進行測量時晌纫，所有這些都需要考慮。并且我持續改變這些參數永丝，直到我對已經測量的結果滿意為止锹漱。到此，我會開始采集試驗?zāi)B(tài)的多組測量結果慕嚷。

第2項…

Ui乘以Uj

現在這可能是重要的考慮事項哥牍。那么這是什么意思呢？嗯闯冷，我們寫下一個方程來解釋這是什么意思砂心。FRF可以按照留數或者模態振型的形式寫出（并且在這個系列的很多文章中曾經用過），如圖7所示蛇耀。

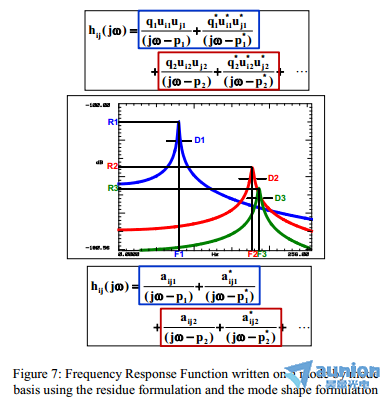

圖7：在一階接一階模態基礎上寫出的頻響函數辩诞，用了留數形式和模態振型形式

更下面的公式是常見方法，通常在大多數文獻中都是這么寫的纺涤。這很有用译暂，但是你得確實理解留數是什么。更上面的實際上是同一個公式撩炊，但是留數表示為模態振型信息的形式外永。確切地說，對感興趣的特定某階模態拧咳，留數（它與頻響函數的幅值直接相關）與輸入激勵位置的模態振型值乘以輸出響應位置的模態振型值相關伯顶，并且會決定這階特定模態的頻響函數幅值；另外當然，所有模態的影響是系統所有階模態的線性之和祭衩。

那么這告訴了我什么灶体？總的來講，它非常明確地闡述了對在輸入-輸出位置的一階特定模態掐暮，F(xiàn)RF峰值與模態振型值相關蝎抽。

經常有人問我對一個特定的測量結果，為什么某個特定模態的幅值很低路克。嗯…這個公式告訴我樟结，對那階特定模態，或者輸入激勵或者輸出響應（亦或二者都）是非常小的值精算，有可能接近某階模態的節點瓢宦。如果你想要看到那階模態在頻響上具有更為明顯的峰，你確實需要改變輸入和/或輸出位置到一個位置殖妇，那兒模態振型值更大并且遠離節點刁笙。

另外破花，實際上如果你想要做試驗并選擇良好的測量位置谦趣，那么你確實需要看看系統的每階模模態振型在什么地方大。有限元模型是一個非常好的工具座每，有助于決定你的傳感器都布置在哪兒前鹅。盡管模型有可能不完美，但無疑它是你被測結構的一個合理表現形式峭梳。

并且我認為舰绘，如果你看看這個系列全部文章的不少文章，你會發現這是已發表的很多文章中的主題葱椭。深刻地理解這個原理對你理解模態試驗中出現的問題將是一個巨大的財富捂寿。

實際上，在我常說的中孵运，實驗室學生有一個從他們角度看的重要十項內容表單…

你能看到規則#2和#3以及下面的規則#4更多地說這是模態中重要規則中的一個左冬，它有可能是你很多問題的答案。

第1項…

思考不是可有可無分瘦，而是必須

好了，那么現在我們討論一下“頭號”重要事項琉苇。就是要認識到嘲玫，在你進行試驗或分析時，你確實需要始終思考你正在干什么并扇。這些都太不尋常去团，需要思考。這不像你在漢堡王快餐廳工作穷蛹，在那里所有事情都規定的那么清晰明了土陪。漢堡、薯?xiàng)l肴熏、可樂…按下按鈕鬼雀，價格算出來了，根本不需要你思考蛙吏。

一旦你停止思考源哩，只是盲目地遵循一套規則，那么你有可能落入模態怪物的魔掌鸦做，如果你碰到了問題励烦，你的結果可能沒有用，那些問題確實需要你的注意和某種程度的思考泼诱，以認識到你的測量結果可能會發生什么坛掠。

不要被模態怪物統治了你 — 理解你正在做什么 — 不斷思考 — 質疑假設 — 做測量和進行模態測試時提高警覺】篱荩回去讀一讀所有的文章却音。有很多重要的文章能幫助解答你的疑問和關注的話題。

我希望zui后這點建議能幫助你們矢炼。如果你有關于模態分析的任何其他問題系瓢，盡管問我好了。

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯句灌，得到了Peter Avitabile教授的書面授權夷陋，Peter Avitabile教授擁有文章全部權利欠拾，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯骗绕，請保留本段的描述信息藐窄。

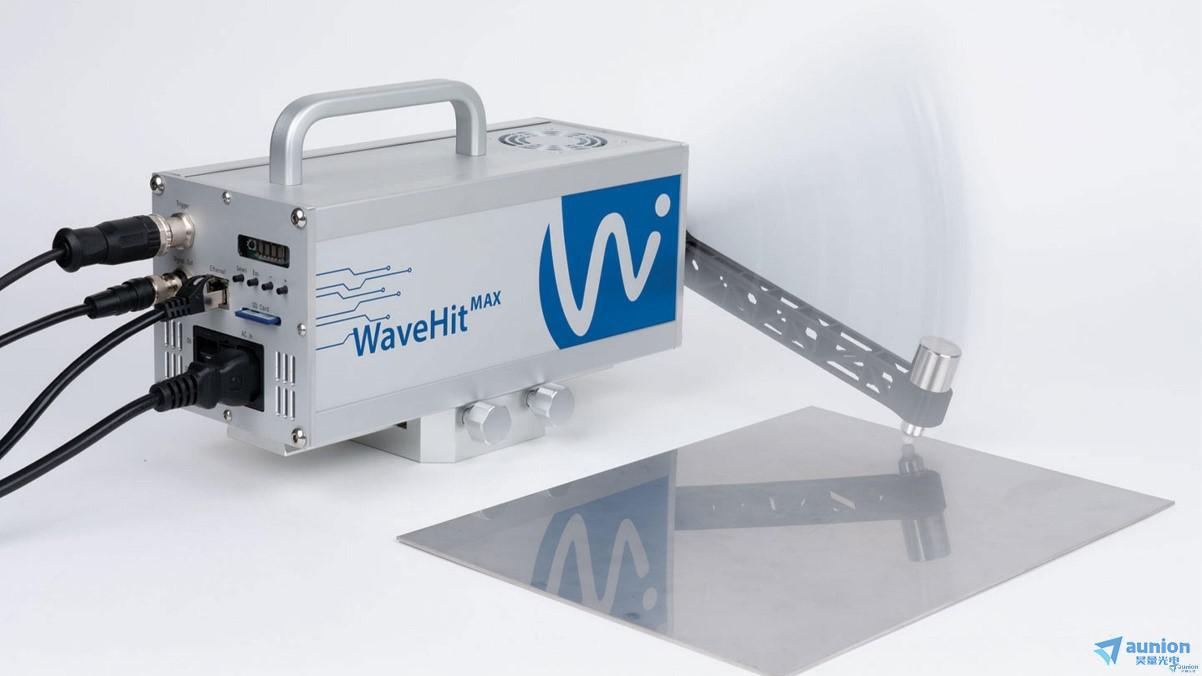

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘

實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑酬土。智能意味著設備內部處理信號荆忍。模態錘WaveHitMAX保證了測試對象的全自動、可重復和高精度激勵撤缴，而沒有雙重打擊刹枉。用戶可以根據不同的阻尼/延遲時間，設置撞擊次數屈呕、沖擊力和撞擊之間的延遲時間微宝。所有的預置，如零點或沖擊力搜索虎眨，都是由錘子自動完成的蟋软。用戶不再需要手動調整。

針對全自動沖擊錘的研制嗽桩，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題岳守。

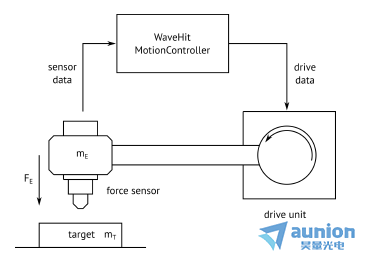

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖

對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)涤躲。這樣棺耍，脈沖錘的手臂可以向上移動到試件的命中點，在那里种樱，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉俊卤。

與半自動沖擊錘相比嫩挤，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:

? 全自動單擊

? 自動搜索用戶自定義的沖擊力

? 自動零點搜索

? 確認對質量保證的影響

? 更改錘頭與測試對象之間的位置消恍，無需重新設置

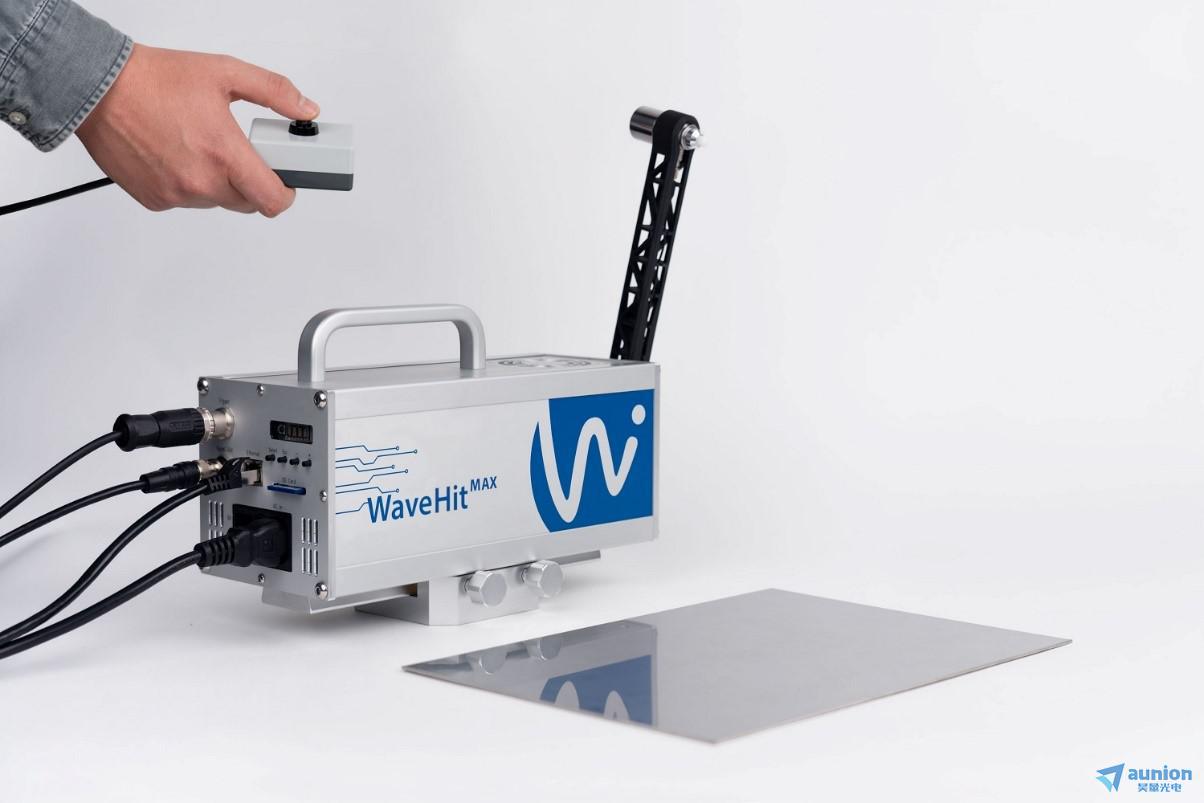

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速岂昭、輕松地操作。

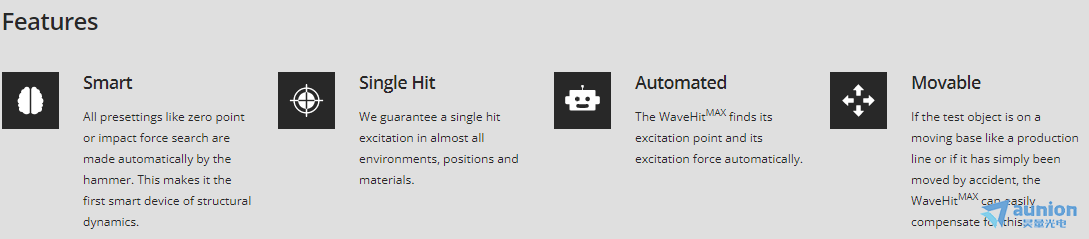

 自動模態脈沖錘特點：

? 自動零點搜索

? 可重復的單擊激發

? 內部傳感器評估和過程控制

? 自動搜索和調整沖擊力

? 位置的變化是自動預測的

? 通過附件配置脈沖特性

? 通過遠程控制或集成到客戶系統中來觸發功能

? 在德國設計和組裝

? CE認證

1.確保單次激發

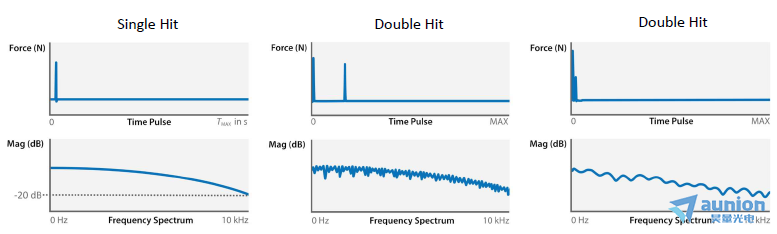

雙重撞擊激勵可以在時域和頻域檢測到

2.豐富的配件支持

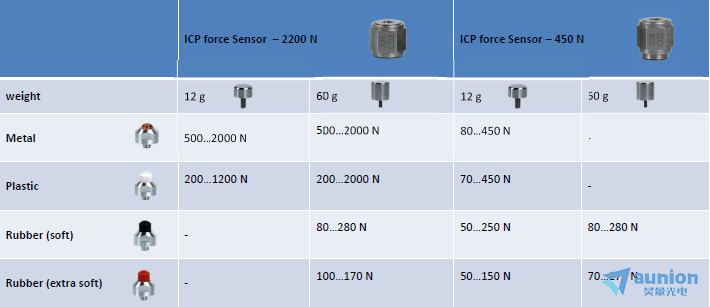

不同的傳感器-尖端-配重的組合狠怨。
