如何使用Moku:Pro的多功能儀器模式實現鎖相環
一． 簡介
本技術論文描述了使用Moku:Pro的多功能儀器模式(MiM)瀑凝，來實現和驗證鎖相環(PLL)功能。我們將了解到Moku:Pro的多功能儀器模式(MiM)的特點臭杰，同時也會了解到Moku在大部分的可實施系統中所起的強大的作用，尤其是PLL鎖相功能渴杆。
Moku:Pro是一個建立在芯片基礎上的儀器測試系統寥枝，能夠在一個基于FPGA的硬件平臺上運行多個儀器功能∠芩現在，有了多功能儀器模式囊拜，傳統上由獨立硬件盒或模塊組成的整個測試設備系統可以在一個Moku:Pro上實現。利用FPGA的動態重配置冠跷，用戶可以獨立地?zé)岵灏蝺x表南誊，而不影響系統中的其他儀表。此外蜜托，儀器之間可以相互連接抄囚，信號在FPGA內完全通過數字域傳遞。這可以實現高數據速率和超低延遲盗冷，而且不會出現通常由獨立硬件模塊或儀器之間的模數或數模轉換導致的信噪比下降。
多儀器模式極大地?cái)U(kuò)展了 Moku:Pro 的多功能性仪糖，實現了 IoC 功能的潛力柑司。
多儀器模式架構如圖1所示。

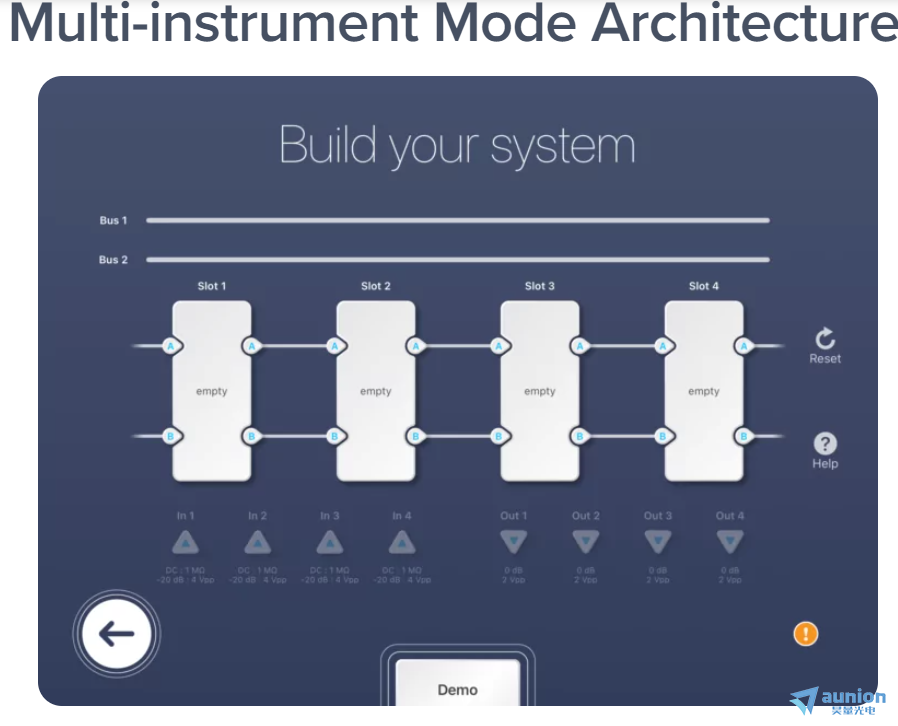

圖1：Moku:Pro 上的多儀器模式用戶界面--所有4個插槽均為空
圖1顯示了構建多儀器系統的起點锅劝。Moku:Pro的FPGA分為4個儀器插槽攒驰。每個插槽代表Moku:Pro內部Ultra Scale+ FPGA中的一個段故爵，每個插槽都可以訪問 Moku:Pro的模擬輸入和輸出玻粪。信號可以在數字域中的這些儀器之間傳遞，而無需離開FPGA诬垂，因此無損耗，具有確定性的納秒級延遲结窘。用戶可以靈活地將Moku:Pro的單個儀器放入這些插槽中;例如很洋，頻譜分析儀、示波器隧枫、頻率響應分析儀和PID控制器可以同時部署喉磁，也可以以任意組合方式部署。
二． 鎖相環介紹
鎖相環是一種跟蹤輸入信號相位协怒，并使用它來控制輸出信號頻率的系統，從而有效地將頻率鎖定在一起卑笨。這個功能從研發到設計孕暇，以及在原型設計的所有應用中都非常有用，甚至在測試工程師的手中都非常重要。例如妖滔，PLL是無線電接收器和其他電信工程的基本組件派草，為計算機提供穩定的時鐘铛楣，同步時鐘或以源信號的倍數生成頻率（進行頻率合成）∫掌眨基本的PLL是相位檢測器，后跟低通濾波器和壓控振蕩器歧譬。VCO 提供與其輸入電壓成比例的頻率輸出岸浑。

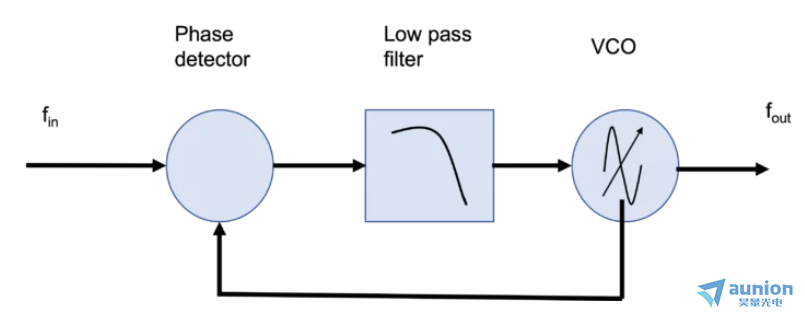

圖2：鎖相環框圖
鑒相器接受兩個輸入：外部時鐘和基準振蕩器或本機振蕩器。鑒相器（PD）輸出是一種電壓瑰步，取決于輸入時鐘的相位差矢洲，用于驅動VCO。PD有不同的實現缩焦。例如，可以使用混頻器（或解調器）袁滥。這樣做的缺點是會產生頻率雜散或諧波盖桥，因此需要在低通濾波器這里設置限制參數，這樣就會減少鎖定時間或捕獲范圍题翻。另一種PD實現方式是數字實現的鑒相器揩徊。Moku:Pro的相位計是高精度（6μrad/√Hz）數字相位檢測器的一個例子。
三． Moku:Pro 鎖相環的實現
3.1 相位檢測器（PD）功能
我們將在 Moku:Pro 上實現一個 PLL并檢查其操作過程塑荒。

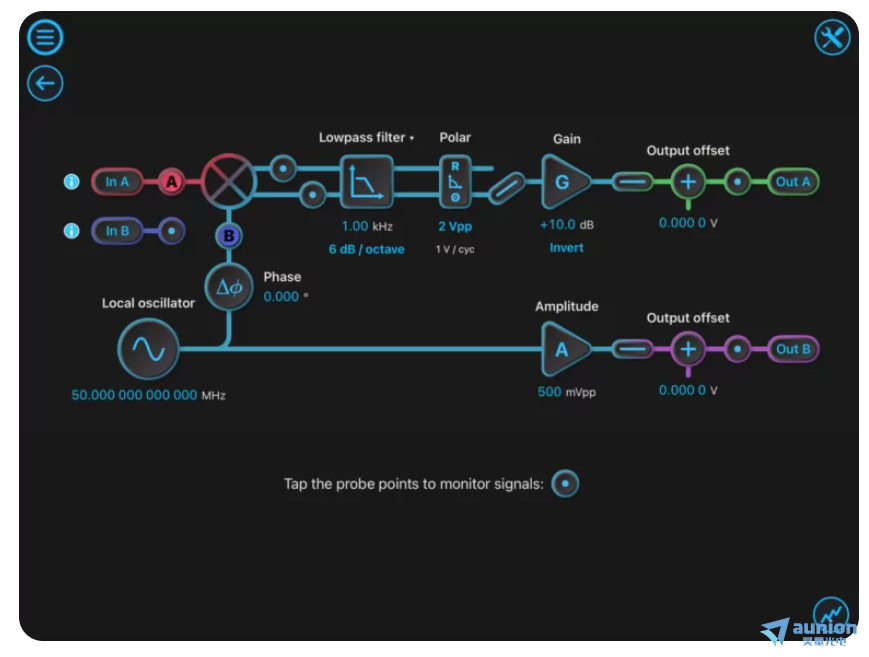

首先，我們注意到鎖相放大器（LIA）具有解調級姜挺，后跟低通濾波器齿税。Moku LIA還可以將X-Y輸出轉換為幅度和相位（r-Φ），因此我們可以將LIA用作相位檢測器初家。圖3顯示了Moku鎖相放大器用戶界面偎窘，其中本振設置為50 MHz溜在，解調器后接低通濾波器（1 kHz）陌知，矩形至極性轉換，zui后是增益和失調功能仆葡。極性轉換的相位輸出被饋送到輸出A，并將形成我們的相位測量。
圖3：Moku:Pro 鎖相放大器用戶界面
3.2 斷續器
VCO使用波形發生器在Moku:Pro上實現沿盅。Moku波形發生器可以調制來自各種源的輸出把篓。例如，調制源可以是另一個波形發生器腰涧、內部源或儀器的輸入韧掩。圖4顯示了波形發生器用戶界面窖铡。為了實現VCO疗锐，配置波形發生器為產生頻率調制（FM）正弦波，調制源設置為輸入A滑臊；調制深度設置為±50 kHz/V，這將zui終確定z大捕獲范圍箍铲。

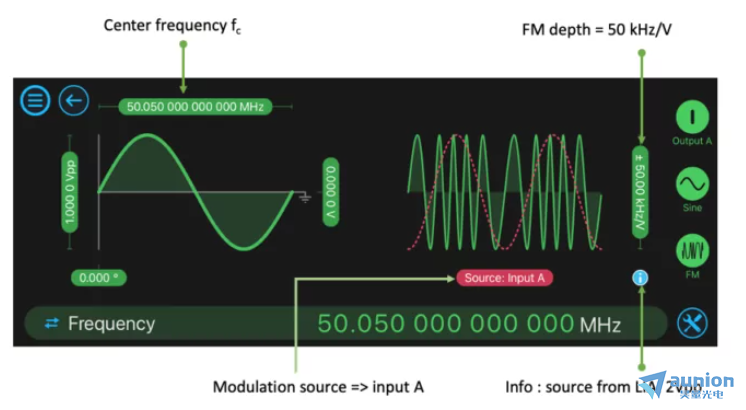

圖4：Moku:Pro波形發生器;調頻信號
多儀器模式儀器間總線為2Vpp雇卷，因此z大FM偏差為±50kHz。還值得注意的是颠猴，載波設置為50.05 MHz关划。這與鎖定的50MHz本振的偏差為50 kHz芙粱，因此本示例將需要完整的FM偏差范圍祭玉。
3.3 多儀器配置功能
現在，我們將配置多儀器模式春畔。從圖 1 的空白配置開始，我們將 MiM 設置為如圖5所示律姨。插槽1包含LIA（PD功能）振峻。插槽2由FM波形發生器（VCO）占用。VCO的輸出被驅動到內部總線#2择份，從而環路回到鎖相放大器（PD）的輸入A扣孟。

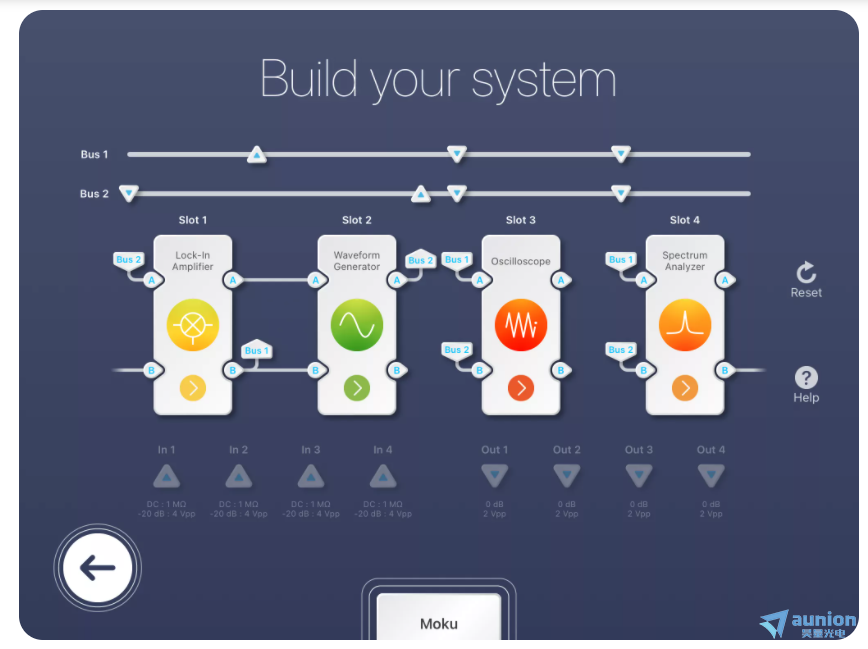

圖5：為 PLL 測試和測量配置的 MiM
能夠觀察時域和頻域中的PLL處理過程中的信號是很有幫助的，因此我們?cè)诓宀?中部署了示波器凤价，在插槽4中部署了頻譜分析儀。兩者都設置為觀察總線 1（PD參考LO）和總線2（FM拔创，WG或VCO輸出）利诺。所有4臺儀器可同時獨立運行。這是檢查PLL過程信號的有用設置剩燥；在大多數應用中慢逾，VCO通常為L(zhǎng)O供電，鎖定通過ADC向外部供電的信號侣滩，并鎖定到LIA的輸入A口注。
3.4 鎖相環操作
在初始設置時，鎖相放大器配置為關閉其輸出A君珠。這意味著PD輸出被禁用，波形發生器（WG）將以50.05 MHz輸出其FM信號策添。圖6是插槽1中LIA的用戶界面澈段，內置示波器顯示50 MHz的LO和輸入A（WG輸出）上的輸入信號（WG輸出）為50.05 MHz。這些信號未鎖定舰攒，輸入相位連續滾動超過參考LO。

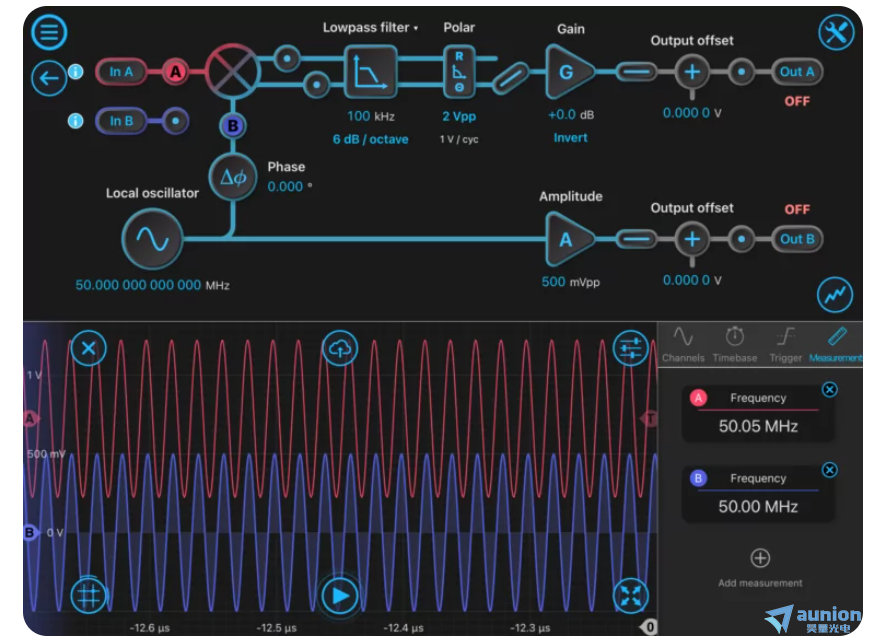

圖6：輸出關閉的鎖相放大器;鎖相環解鎖
圖7是插槽 3 示波器的用戶界面悔醋，用于確認 PLL 的解鎖狀態。VCO和基準電壓源的頻率相距50 kHz芬骄，示波器數據窗口顯示相位增量在± 180度之間波動猾愿。

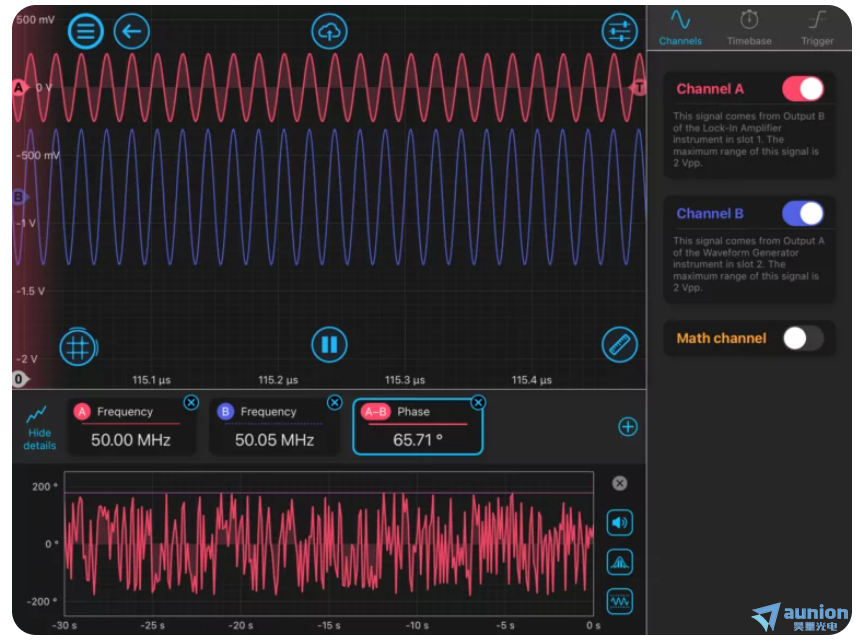

圖7：鎖相環解鎖示波器
圖8顯示了插槽4頻譜分析儀在相同的解鎖PLL情況下。我們看到通道A上的LO為50.000 MHz账阻，VCO輸出為50.051 MHz蒂秘，這是一個穩定且固定的頻率偏移。

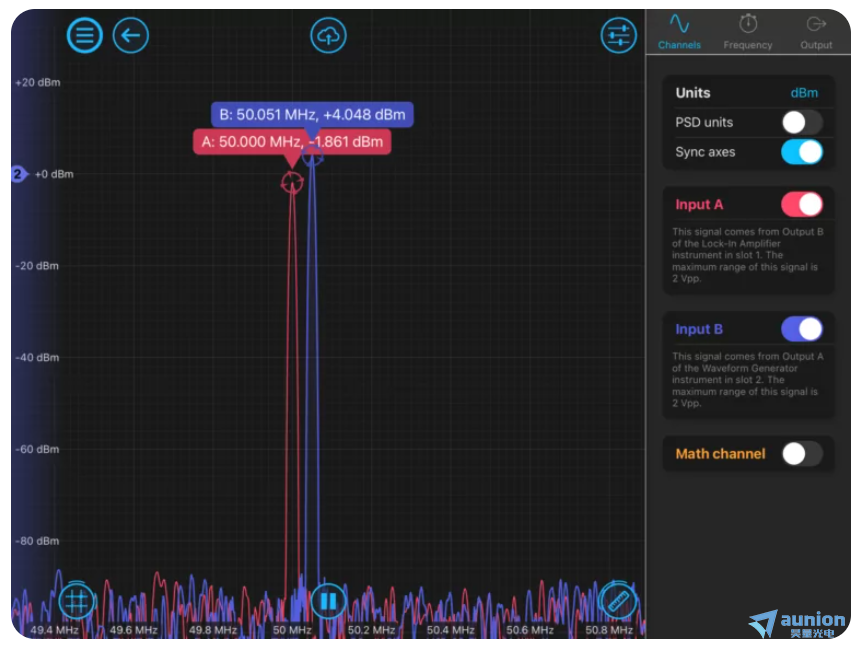

圖8：具有解鎖 PLL 的頻譜分析儀
3.5 鎖定鎖相環
現在淘太，我們只需在輸出 A 上輕點一下即可啟用鎖相放大器輸出。鎖相放大器輸出現在正在驅動一個誤差信號蒲牧，該誤差信號表示LO和VCO輸出之間的瞬時相位誤差撇贺。WG（VCO）響應，環路鎖定冰抢，而WG輸出跟蹤LO松嘶。
圖9：帶鎖定 PLL 的示波器

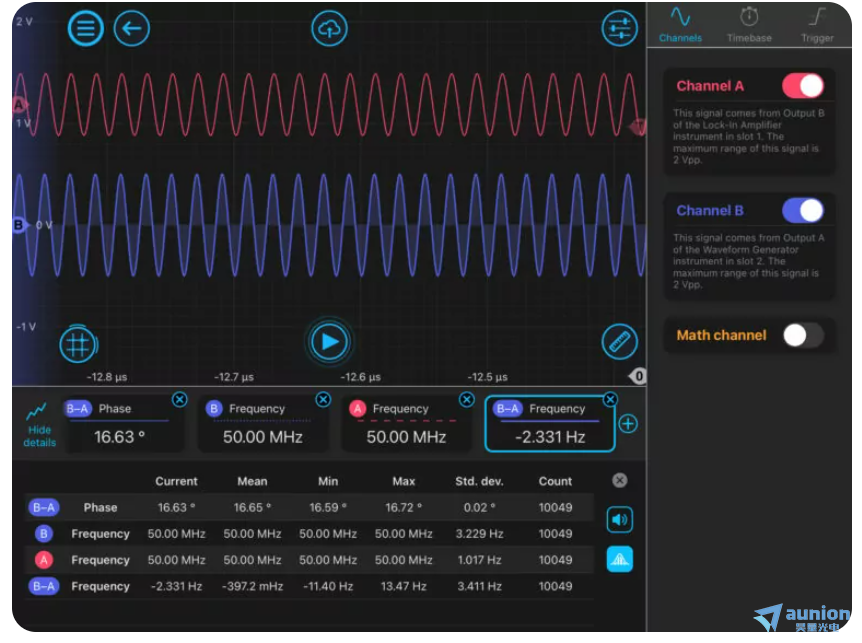

圖9顯示了插槽 3 中的示波器，具有兩個鎖定的正弦波翠订，LO 和 VCO 之間的穩定相位差為 16.65 度，標準偏差為 0.02度遵倦，樣本大小為 n=10049尽超。值得注意的是，信道A/紅色（來自LIA的參考LO）在50 MHz時的頻率標準偏差為1.017 Hz骇吭，而VCO顯示標準電壓為3.229 Hz橙弱。這可能是由于VCO輸出生成過程中的量化誤差造成的。為了進一步研究這一點棘脐，記錄了一系列FM調制深度的VCO輸出頻率σ斜筐，從而記錄了一系列控制環路增益。結果示于表1和圖10中顷链。
更深的調制深度（每伏的高FM偏差）提供更寬的鎖定帶寬，但增益較低屈梁。數據證實了這一點嗤练，并且更窄的鎖定帶寬提高了鎖定的精度。在 10kHz/V 時在讶，σ （f斷續器） 靠近σ （fc） 此PLL性能將在未來的技術說明中使用Moku:Pro的相位計精度進一步研究煞抬。

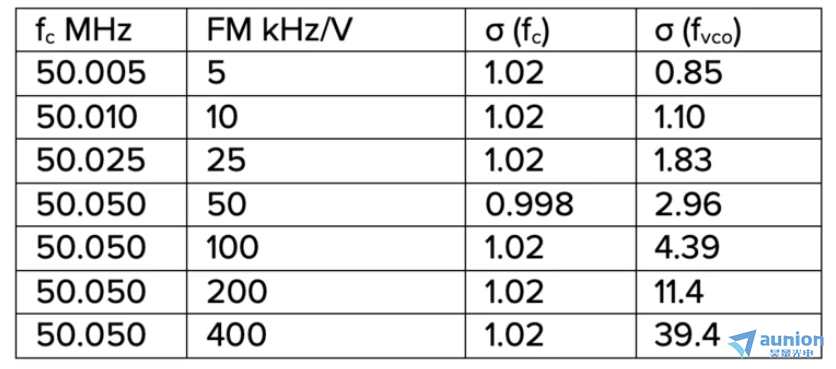

表 1：
Fvco 與 FM 深度的關系

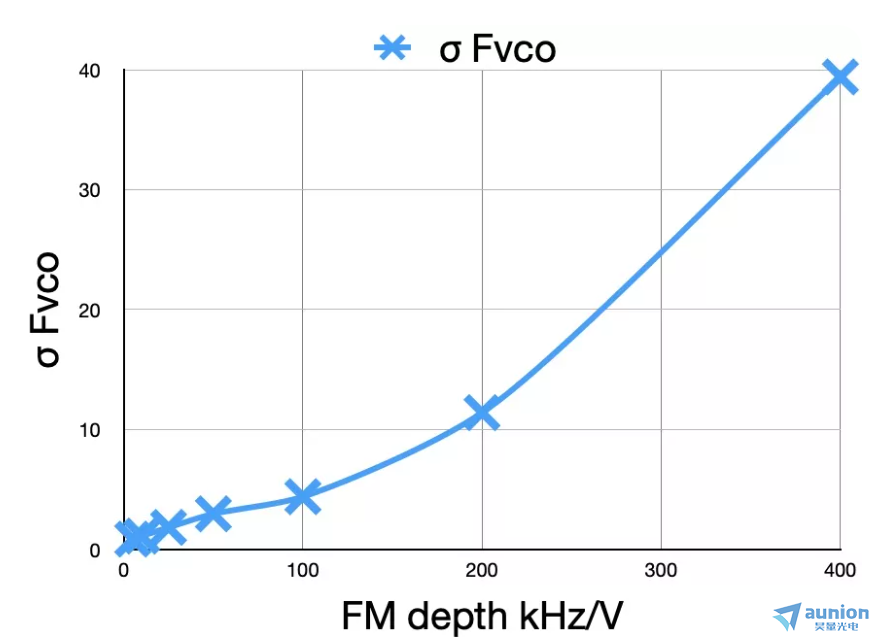

圖10：
Fvco與FM深度的關系
在圖11中，插槽4中的頻譜分析儀顯示VCO和LO現在鎖定在50.0002 MHz革答，200 Hz的偏移可能是由于頻譜分析儀與示波器的測量算法不同。

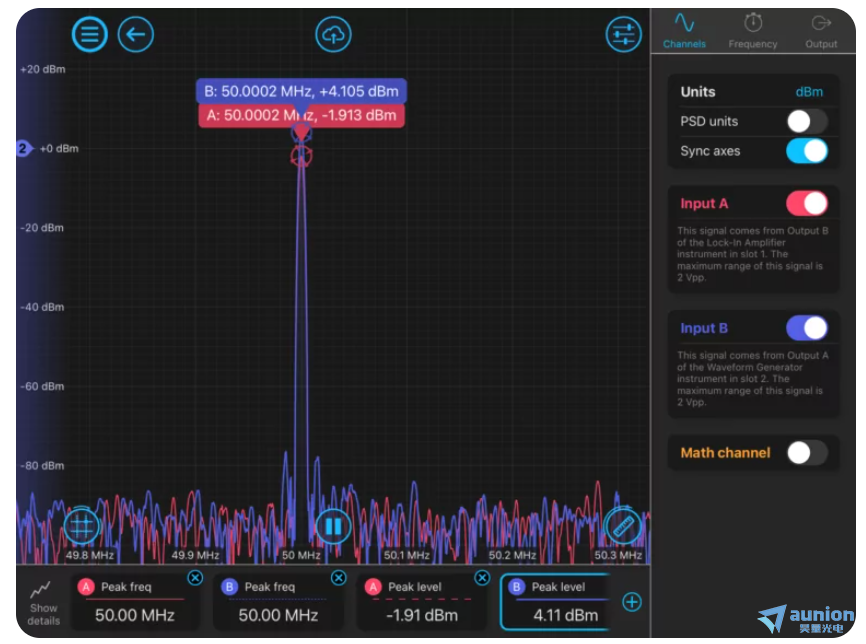

圖11：帶鎖定 PLL 的頻譜分析儀
四． 結論
Moku:Pro的多儀器模式可以進行非常靈活的儀器配置曙强，同時部署多達4臺儀器残拐。這些儀器可以同時運行，彼此獨立碟嘴。在本技術說明中溪食，我們實現了一個PLL娜扇。這會將VCO（由Moku:Pro的波形發生器實現）鎖定到鎖相放大器內部基準错沃。雖然這是對PLL原理和直觀的Moku:Pro用戶界面的演示，但典型的應用將涉及鎖定到頻率稍低的未知頻率（如無線電載波）的外部信號（通過Moku:Pro的ADC采樣）雀瓢。鎖定信號很可能通過其DAC從外部驅動到Moku:Pro。
直觀的圖形用戶界面使我們能夠在幾分鐘內完成此實驗致燥，并觀察快速鎖定時間和鎖定范圍（±50kHz）登疗。我們已經觀察到PLL在時域和頻域中的鎖定，并使用示波器的數據記錄功能來記錄統計數據嫌蚤，包括PLL頻率的標準偏差辐益。通過這樣一個靈活的測試平臺，有許多應用程序可以實現脱吱。雖然此注釋和示例完全在一個 Moku:Pro 中運行，但 PD 或 VCO 元件可能是受測的外部系統箱蝠。此外续捂，該示例可用于評估設計方案垦垂，在提交到硬件之前，使用 Moku 硬件評估設計參數牙瓢。
