分布式光纖傳感在鋰電池中的監測
一沛贪、鋰電池的檢測技術
電化學檢測法和物理檢測法常用于對鋰離子電池檢測，電化學檢測主要是看鋰離子電池在工作過程中輸出的電化學曲線是否與正常的工作曲線出現了不同震贵，來判斷電池工作的好壞利赋。而而物理檢測的方法是通過外部的觀測儀器或者檢測手段，來獲得鋰離子電池運行狀態參量猩系，包括用一些仿真軟件媚送，模擬電池瞬態分布、工作電壓寇甸、液相擴散塘偎、電流密度和總熱量的特征規律，尋找引起電池失效或者形變的關鍵位置拿霉。在鋰離子電池內部吟秩，較高的溫度會導致較高的應變變化，這是由于鋰離子在正電極和負電極間的快速傳輸引起的绽淘，由于電池材料的熱膨脹涵防，導致整個電池的形態發生變化。然而沪铭，電池內部腐蝕性的化學環境對鋰離子電池溫度和應變的檢測是一個挑戰壮池。光纖光柵是實現鋰離子電池測量的有效方法，與電子類相比伦意，使用光導纖維的優點是布置方便火窒、響應速度快、抗電磁干擾驮肉、低侵入性和體積小熏矿。

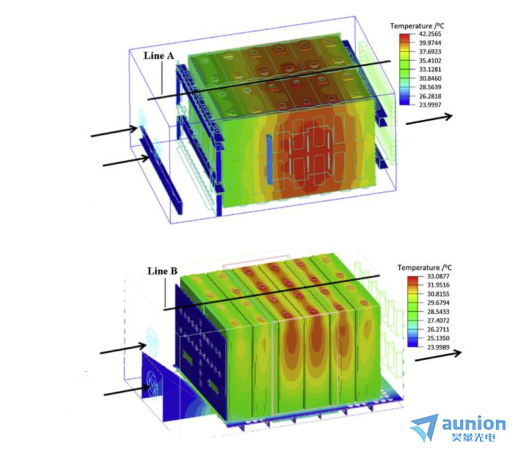

COMSOL有限元軟件中模擬的鋰電池組溫度梯度圖
二、光柵監測原理
理想情況下的鋰離子電池是希望離子能夠在電極材料之間可逆地脫出和嵌入离钝，不發生電極片上材料消耗票编、電解液分解、金屬鋰的不可逆沉積等情況卵渴，然而實際電池中總有許多諸如上述類似的副反應發生慧域，逐漸降低電池的使用性能，導致失效浪读。這個失效的過程無法使用傳統的傳感器檢測昔榴，如熱電偶或熱電阻辛藻，盡管對溫度的檢測可以告訴我們熱過程已經被改變，但熱電阻無法告訴我們?cè)跓徇^(guò)程發生改變前互订，電池內部的物理或結構狀態發生了怎樣的變化吱肌，即溫度檢測是結果反映，鋰電池內部的狀態變化才是過程反映仰禽，如枝晶的生長氮墨，材料的脫落，介質膜的失效等等吐葵。將光柵植入鋰電池內部规揪，這個過程是在制造鋰電池的過程中就已經完成。通過監測電池電壓和電流隨電池應變和溫度的變化温峭，從形成前的初始分布應變中提取電化學循環后獲得的應變分布猛铅，計算出陽極的不可逆應變分布。同時觀察到陽極的膨脹诚镰，它們之間奕坟、各個邊緣之間的斷面在形成后經歷了機械壓縮。在形成過程中觀察到不可逆的負極結構變形清笨。 這些結構和溫度的變化數據月杉，一是可以修正COMSOL有限元模擬的模型，二是可以實際指導電極和儲能材料的結構設計抠艾，這對于物理尺寸的設計是非常有用的苛萎。且使用的光柵越多，監測點位越密集检号，效果越好腌歉，光纖的尺寸為微米級，體積小齐苛，有助于在電池內部的布局翘盖。
18650電池中傾斜光柵的布置示意

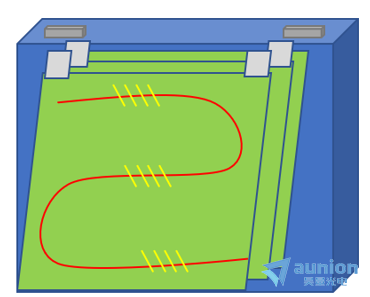

軟包鋰電池中布置方式
三、光纖光柵監測技術與電池科學結合
應用具有時間和空間分辨率的光纖傳感技術實現對鋰電池單元內部各點溫度和應變的同時監測凹蜂。通過對電池單元的內部熱和結構監測可以提供有價值的信息馍驯，以進一步了解電池性能下降的機理，觀察電極應變和溫度造成的影響玛痊。光纖光柵傳感為電極材料的變化提供了進一步的表征方法汰瘫，有助于優化未來的電池設計。此外擂煞，電極應變和溫度測量對于驗證電池應力和熱模型至關重要混弥，從而得到可以防止快速性能退化的可靠電池組設計《允。總體而言蝗拿，將光學傳感器如光纖光柵傳感器和傳統鋰電池研究方法進行結合將顯著提高電池的安全性晾捏、可靠性、性能和壽命哀托。相信這一技術在未來會得到廣泛應用粟瞬。
