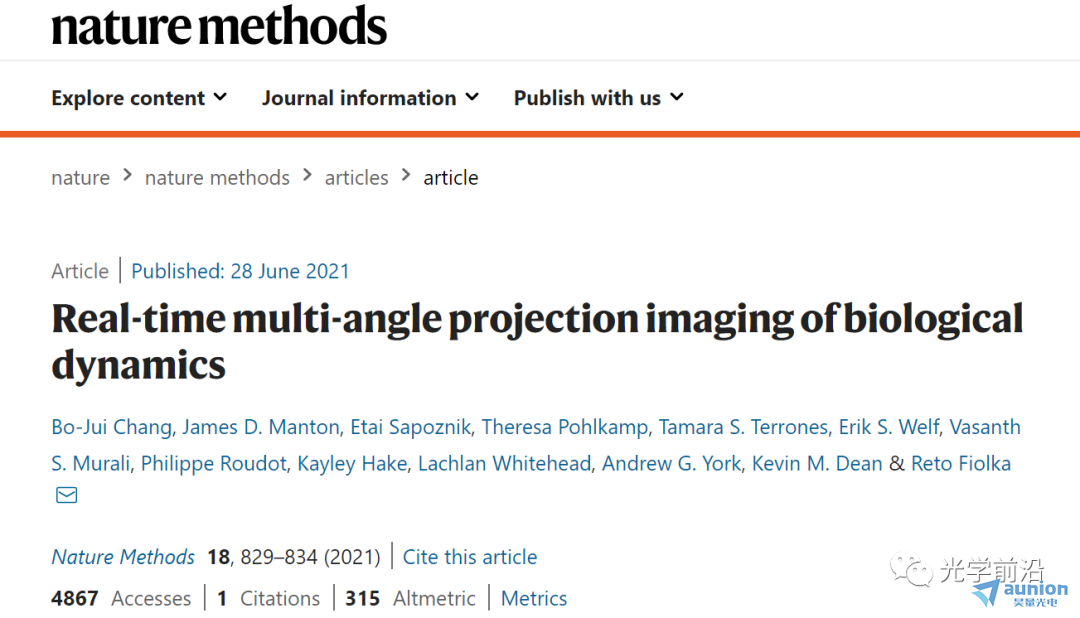

Nature methods : 生物動力學實時多角度投影成像
技術背景：
定量生物成像需要在空間和時間上都滿足Nyquist采樣要求问顷。然而鞠眉，目前基于激光掃描和相機記錄的顯微鏡薯鼠，不適合從三維的角度觀察快速變化的生物活動。因?yàn)檫@些活動變化之快械蹋，遠超基于激光掃描和相機記錄顯微鏡的三維采集幀率。
當前不足：
當前的三維體積信息采集方式羞芍，通常是沿z軸序列記錄數十至數百個二維焦平面的數據』└辏現有的通過在一次柵格掃描或者一次曝光的時間內同時記錄多個二維焦平面的方法，雖然可以提升1個數量級的三維體積信息采集幀率荷科，但是通常以犧牲橫向分辨率為代價唯咬，并且還需要特殊的裝置，成像時也只有沿光軸一個方向的投影畏浆。對于稀疏分布的簡單生物樣品胆胰，一個方向投影是足夠的。但是對于復雜的生物樣品刻获，我們需要從多個方向的視角觀測樣品獲取更多的信息蜀涨，才能夠重建樣品的三維體積分布。但是多視角需要旋轉樣品或者多個采集光路蝎毡，這種方式在實際應用中不一定有條件實現厚柳。
文章創新點：
美國德克薩斯大學的Bo-Jui Chang（第1作者）和Reto Fiolka（通訊作者）提出一套結構簡單的掃描模塊，這套模塊可以嵌入目前的基于相機記錄的顯微鏡（需要具備光學切片成像功能沐兵，即不接收焦平面外的熒光信號）别垮。由此組成的新的顯微鏡成為一個投影成像系統，可以將多個不同的投影視角信息積分記錄扎谎。具體實現是將不同的切片（對應不同的z軸位置）以不同的視角投影在相機上碳想，所有視角在一個相機幀內記錄完。即一個相機幀記錄所有Z軸信息毁靶。數據量大大減少胧奔，成像速度提升百倍以上。通過同時多角度成像的方法還可以實現實時三維成像和粒子定位老充。
原理解析：

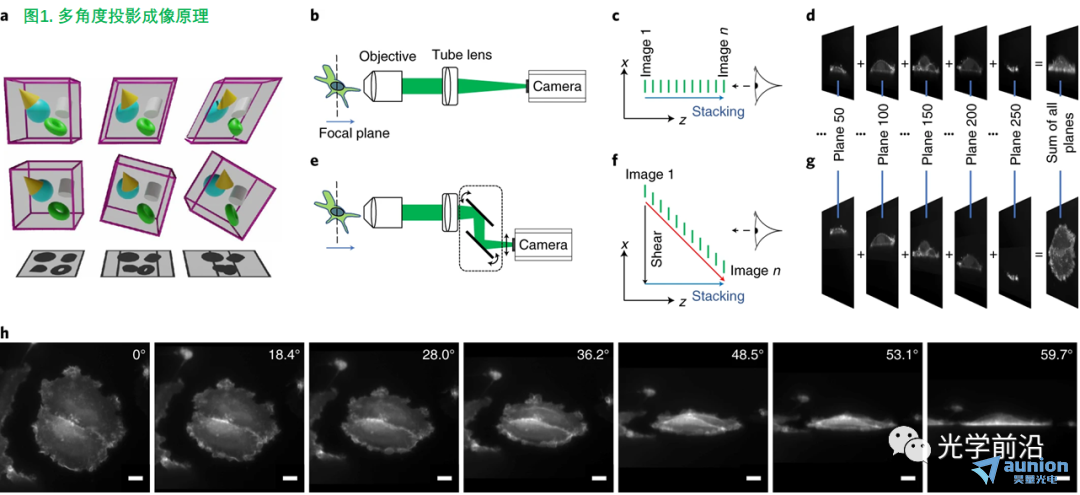

（1）作者所提模塊的工作原理類似于計算機視覺領域的錯切變形變換（shear-warp transform）葡盗。圖1a描述在同一個體積空間有多個不同形狀的物體，頂部表示體積空間的錯切變換啡浊，中間表示體積空間的旋轉變換觅够，底部表示體積空間投影圖。當投影方向一致時巷嚣，錯切變換和旋轉變換后的體積空間投影一樣（需要做一些簡單的縮放操作）喘先。圖1b、c廷粒、d描述常規的z軸切片掃描獲得三維體積信息窘拯。圖1e红且、f、g描述加上掃描投影模塊后z軸方向的切片以錯切的形式記錄在單個相機幀上涤姊。
DOI:https://doi.org/10.1038/s41592-021-01175-7
