模態空間系列（十）趣味解讀模態空間--你確信可以從頻響H矩陣的一行或一列得到模態振型嗎堵第？當然確信無疑!

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯吧凉，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利踏志，北京科尚儀器只為學習教育目的而使用它們阀捅。如您轉載此系列中文翻譯，請保留本段的描述信息针余。

你確信可以從頻響H矩陣的一行或一列得到模態振型嗎饲鄙？當然確信無疑!

那我們來看一個例子吧。

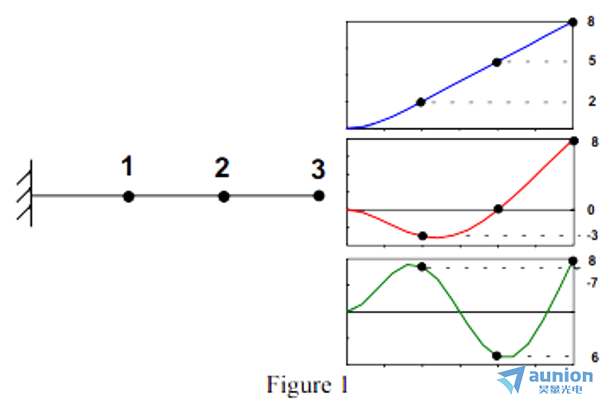

我們還是利用以前討論過的梁為例子忍级。對這個梁，我們考慮3個測點伪朽≈嵩郏可以測量的可能存在的輸入-輸出FRFs共有9個。記住烈涮，我們?cè)?jīng)討論過朴肺，這些測量結果可以從激振器試驗或者錘擊試驗中得到。這樣一來坚洽，我們有幾個數字可以討論戈稿，梁的模態振型數字如圖1所示。（為了討論的目的讶舰，將簡單設定數值鞍盗。）

先前時候，我們?cè)?jīng)說過绘雁，F(xiàn)RF的虛部峰值是如何與留數直接相關的（留數與模態振型直接相關）橡疼。事實上，我們說過留數可以根據下式來近似

并且庐舟，模態振型的每個數值可以從下式得到

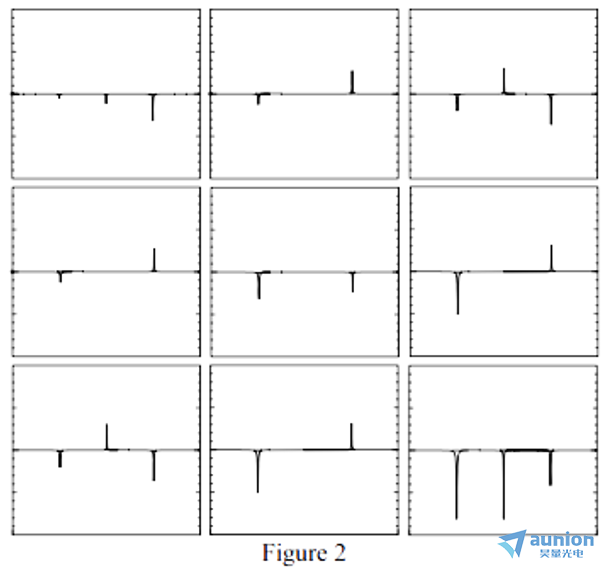

現在欣除，我們用圖形來表示這個具有3個測點的梁的FRF矩陣。我可以去顯示FRF的任意不同部分挪略。但是事實證明历帚，對于本次討論滔岳，F(xiàn)RF虛部的信息豐富，因?yàn)樗坏赋隽朔刀抑赋隽朔较蛲炖巍Ｋ械膱D形具有相同的刻度范圍-10～+10谱煤。如圖2所示。

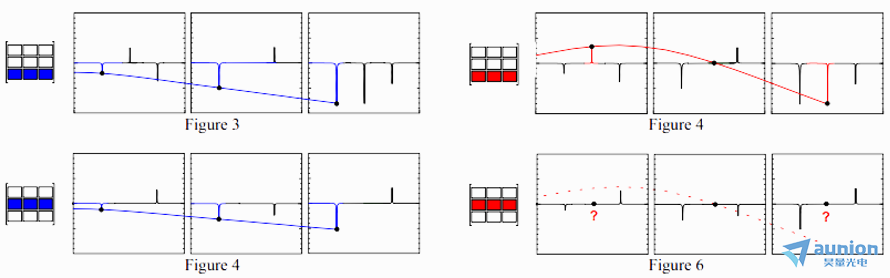

現在禽拔，利用測量結果的第3行來確定1階模態的振型刘离；這意味著測點3為參考點。現在睹栖，對1階模態硫惕，如果我要拾取FRF的峰值，則峰值的幅度與懸臂梁第1階模態的振型成比例野来，如圖3所示恼除。

如果你觀察第1階模態的測點1、2曼氛、和3的幅值豁辉，會發現它們分別是-2、-5和-8舀患。這些數值是圖1所示的模態振型的數值徽级。（注意，為了易于解釋數據构舟，我已經將這些數值進行了任意的歸一灰追。另外也要注意，振型可以是正的狗超，也可以是負的弹澎，因?yàn)椤靶螤睢笔且粯拥摹＃?/p>

現在努咐，利用FRF矩陣的第2行苦蒿。如果拾取1階模態的FRF峰值，那么這些幅值又一次與懸臂梁第1階模態的振型成比例渗稍，如圖4所示佩迟。

如果你觀察1階模態的測點1、2竿屹、和3的幅值报强，會發現它們分別近似等于-1.2、-3.13拱燃、和-5秉溉。乍看之下，這些數值看上去不一樣，但是我們可以注意到召嘶，“比值”或“形狀”與以前的情況完全相同父晶。

實際上，如果我對根據第3行得到的模態振型數值進行歸一弄跌，比例因子等于參考點2處的模態振型值（5.0）比上參考點3處的模態振型值（8.0）那么我可以得到上面列出的根據FRF第2行得到的模態振型

基于模態振型與留數相關的理論甲喝，這正是我所期望得到的那樣。所以我并不驚訝铛只。（我們也可以觀察FRF矩陣的第1行埠胖，同樣可以得到相同的結果）

于是可以看到，我們能夠從FRF矩陣的任意一行得到梁的模態振型格仲。如果我們記得互易性成立的話押袍，那么，我們知道凯肋，不同的行或列包含了相同的信息。因此現在我還可以看到汽馋，模態振型存在于FRF矩陣的每一列中侮东。這就是為什么我們說，你可以利用FRF矩陣的任意一行或列來估計模態振型豹芯。當然悄雅，我可以寫成所有的公式來說明這點，但是這個按圖形方式表示的描述是足夠的了（并且我知道铁蹈，當我開始寫公式時宽闲，你是怎樣地討厭它！）

現在觀察2階模態握牧，并且利用FRF矩陣的第3行容诬。如果拾取2階模態的FRF峰值，這些峰的幅值與懸臂梁第2階模態的振型成比例沿腰，如圖5所示览徒。

如果觀察測點1、2颂龙、和3的幅值习蓬，會看到它們分別是3、0措嵌、-8躲叼。它們是圖1所示的模態振型的數值。但是對2階模態企巢，當觀察FRF矩陣的第2行時枫慷，卻沒有2階模態的相關信息。這又是怎么發生的？怎么流礁，2階模態在測點2位置的模態振型的數值為零 — 它是模態的節點涕俗。無論什么時候，當我們使用的輸入位置或響應位置位于節點（零振型值）時神帅，那么我們將無法從那個參考點位置觀察到模態再姑。

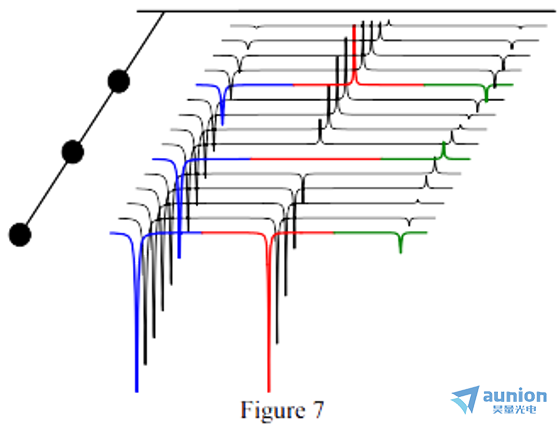

zui后一張圖或許有助于為你將所有信息匯總在一起。圖7顯示了在梁上采集到的15個頻響測量結果虛部的瀑布圖找御；圖2中響應的3個測量結果用紅色顯示出來元镀。在這個圖中，與1階模態相關的信息用藍色顯示霎桅，2階模態用紅色栖疑，而3階模態用綠色。我們看到滔驶，可以從FRF的虛部峰值得到模態振型遇革。從這些圖中，我們可以看到這個懸臂梁的第1階揭糕、第2階萝快、和第3階彎曲振型。

因此著角，綜上所述揪漩，我們可以說，你可以利用FRF矩陣的任意一行或一列來估計系統的任意一階模態吏口，只要參考點沒有位于某一階模態的節點之上奄容。我希望這個討論解答了你的問題。如果你有關于模態分析的任何其他問題产徊，盡管問我好了昂勒。
