隨著科學技術的不斷發展控汉，在很多領域?qū)τ诮^對距離測量精度提出了更高的需求。絕對距離測量是精密工程測量發展的重要推動力返吻，高精度和絕對測距的大范圍特點姑子， 具有重要的研宄價值和應用前景。quDIS是在絕對距離測量方法上具有獨特的測量優勢测僵，為提高測量精度不斷發展和進步街佑。
絕對距離測量方法研究

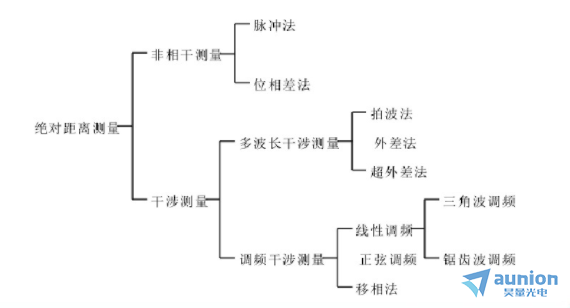

大量程恨课、高精度的絕對距離測量方法主要分為兩類：一類是相干測量，另一類是非相干測量岳服。相干測量主要包括多波長干涉測量剂公、線性調頻干涉測量以及基于光學頻率梳的測量方法。非相干測量則主要包括飛行時間法和相位測距法吊宋，飛行時間法通過測量激光信號在測量端與目標端的飛行時間來計算被測的距離纲辽，測量距離大，可以達到幾十千米拖吼；相位測量法通過對激光光強進行正弦調制鳞上，然后通過測量目標端與測量端的相位差來計算被測距離，本質上是將飛行時間轉化為相位差進行測量吊档，這種方法在大距離測量的時候由于環境因素的影響會導致回光能力的迅速衰減從而引起較大的測量誤差篙议，一般最高只能達到0.1mm 的測量精度；相干測量方法利用光的干涉現象進行測量怠硼，測量精度較高，在一些高精度的應用中經常采用這幾種方法進行測量.
1． 多波長干涉：
1977 年香璃，C.R.Tilford 提出了多波長干涉計量技術这难，和傳統的干涉測距也有所不同，多波長干涉測量也不需要導軌葡秒，而且不需要進行連續的干涉條紋計數姻乓，只需要分析各波長的干涉級小數部分即可準確地解算出被測距離。多波長干涉理論有兩個基本思想：一是利用多個單波長組成一列長度不同的合成波長眯牧；二是利用不同長度的合成波長蹋岩，多次進行干涉測量，逐步求解被測距離炸站，逼近被測真值星澳。
可以看出，多波長干涉和傳統干涉儀的最大不同之處就在于多波長干涉的被測距離的相位變化是由多個波長同時決定旱易，即產生一個由合成波長決定的相位差禁偎，整個測量相當于用一個合成波長等價于好幾個測量光波完成阀坏。在測量的過程中如暖，選擇比較接近的兩個波長，可以得到的合成波長遠大于任一波長忌堂，然后用此合成波長去測距盒至。若只采用單波長進行測量時，需要對相位差的整數部分和小數部分同時計數才能得到精確距離士修，并且計數過程一旦中斷就需要重新再次開始枷遂。而多波長干涉測量只需在選擇合適波長的情況下棋嘲，然后通過只需要測量相位差變化的小數部分就可得到被測距離酒唉。
當被測的目標距離較大時，可以先用一個比較大的合成波長進行測量沸移，得到一個精度對較低的結果痪伦，根據測量的精度選擇一個更小的合成波長再次進行測量侄榴，需要注意的是，新的合成波長的1/4 波長的大小要大于使用較大的合成波長測量的測量精度癞蚕，以保證兩次測量結果合成時不會出現測量結果模糊的問題。如果為了進一步提高測量精度辉哥，可以選擇多個不同大小的合成波長進行多次測量桦山，將測量的結果進行合成就可得到一個較為精確的結果。多個不同大小的合成波長就構成了合成波長鏈证薇。
對于多波長干涉測量方法來說度苔，測量結果主要取決于合成波長的大小，目前存在的主要問題是如何得到一個高精度的大尺寸的合成波長浑度，但是隨之產生的問題是大尺寸的合成波長的實現需要高精度的激光光源寇窑。由于當前光源技術的整體水平不高，高于毫米尺寸的高精度合成波長不易實現箩张，導致多波長干涉測量的測量范圍受到限制甩骏，因此，大規模應用測量還必須依靠其他技術獲得合成波長干涉的整數級次先慷，增加了整個儀器的復雜性。另外论熙，采用這種測量方法福青，測量時間長，無法實現實時的高精度測量脓诡，在一些實時性要求高的場合不能使用无午。
2． 脈沖飛行時間法測量：
基于脈沖飛行時間的激光測距原理是通過測量激光脈沖的飛行時間來測量系統與目標之間的距離。激光探測系統向目標發射一個激光脈沖祝谚，經過目標反射后測量所經歷的時間τ宪迟，則所測得距離為：
式中， c 為真空中的光速交惯。
脈沖激光測距技術具有測量范圍遠次泽、精度較高、測距速度快席爽、結構簡單等優點廣泛用于軍事意荤、航天航空等領域。1973 年玖像，美國NASA 在SKYLAB 衛星上安裝測高儀，可以達到的測距范圍為453km炬藤，測距精度為15m御铃。中科院上海光機所研制出來的便攜式測距儀，用它對能產生漫反射的水泥墻進行測距沈矿，測距范圍為100m上真，測距精度0.5m。
雖然脈沖飛行時間測距法可以測得的范圍比較遠羹膳，但是睡互，由于受到計時精度的限制，最高的精度能達到cm 數量級陵像，在一些要求高精度的場合中就珠，無法達到測量要求。另外醒颖，也容易受到外界信號的干擾妻怎，而且信號處理也很繁瑣泞歉。因此逼侦，一些新的基于激光特性的測距方法應運而生。
3． 基于飛秒光學頻率梳測距法：
光學頻率梳實際上也是激光腰耙，只不過是由鎖模激光器產生的一種具有超短脈沖的激光信號榛丢，這種脈沖激光的特點是它擁有一系列頻率分布均勻的頻譜，這些頻譜就像是一把梳子上的齒挺庞，因而被稱作是光學頻率梳。而且這種飛秒激光具有三個特點：超短的時域?qū)挾妊∏取⑻貏e高的峰值功率和特別寬的光譜范圍掖鱼。基于飛秒光學頻率梳的測量方法是一種比較有潛力的測量方法侵俗，也是目前各研究機構研究的主流技術之一锨用。目前基于飛秒光學頻率梳的測量方法的研究成果較多，一些研究也達到了較高的測量精度隘谣。美國國家標準技術研究院的Hall 教授和德國馬普量子光學研究所的Hansch 教授通過對飛秒激光器載波包絡相移頻率及重復頻率的鎖定研制成功的光學頻率梳及其在光學頻率測量方面的應用分享了2005 年的一半的諾貝爾物理學獎增拥。
飛秒鎖模激光器通過鎖定飛秒激光器內所有能夠振蕩的激光器縱模相位而形成周期性脈沖。這些相互獨立的縱模利用鎖模技術建立時間上的同步關系寻歧，并且各個縱模之間的相位關系是固定的掌栅。隨著飛秒激光技術與激光測量技術的不斷發展與創新，長度測量的精度和范圍也在不斷地提高码泛。十?dāng)?shù)年來猾封，有很多文章報道利用飛秒激光實現了微米甚至納米級精度的距離測量。
2000 年晌缘，日本計量院的K.M.等人首次利用飛秒激光進行絕對距離測齐莲。過測量飛秒脈沖序列中的重復頻率以及它的高次諧波的相位的變化，在長度為310m 的地下光學隧道中進行了測距實驗磷箕，測距范圍達到了 240m选酗，分辨率達到50mm。
2011 年岳枷，美國計量標準中心的Tze-An Liu 在Coddington I 的基礎上芒填，使用兩臺自由運轉的激光器基于非線性光學采樣進行了測距實驗。在更新速率為7KHz 的情況下空繁，對大約 0.6m 處的目標距離實現了精度為 2mm的絕對距離測量殿衰。
在國內，對于飛秒激光測距的研究起步較晚盛泡，2012 年闷祥，天津大學超快激光研究室對飛秒激光的研究的現有基礎上，搭建了一臺高重頻的飛秒激光器傲诵，采用了2010 年韓國高科技研究院的方案，在平衡光學互相關技術的指導下掰吕，在52m 的自由空間路徑中果覆，研究了飛秒激光飛行時間法測距，實驗結果表明殖熟，在1s 的平均時間下獲得了12nm 的測距精度局待。
2014 年，清華大學又采用2009 年美國標準局的Coddington I 的實驗方案菱属，使用兩臺具有微小重復頻率差的激光器钳榨，通過讓采樣脈沖序列對測量脈沖序列進行掃描，并在晶體中產生和頻信號的方法提取測量脈沖包絡纽门，僅憑借飛秒激光脈沖的高時間分辨率本領薛耻，對距離約 39mm 的目標進行測量，在 2KHz 的更新速率下獲得了 1.48mm的測量精度赏陵。但是饼齿，整個實驗系統很龐大而且極其復雜。
總的來說缕溉，以上幾種方法代表了絕對距離測量領域里面最基本的測量方法，都具有一定的應用場合和研究價值吃型，尤其是飛秒光學頻率梳证鸥，獲得了廣泛的研究，但是，要想實現工業應用場合的需求枉层，還有相當?shù)囊欢尉嚯x要走泉褐。因此，在此基礎上鸟蜡，頻率掃描絕對距離測量就顯現出來自己的優勢了兴枯，不但測距范圍大，而且測距精度高矩欠。
4． 頻率掃描絕對測距法：
頻率掃描干涉絕對測距技術是一種無需靶標或標記點、能夠快速測量漫反射體表面信息并且測量精度很高的測距方式悠夯，因此得到了人們的廣泛關注癌淮。德國qutools公司最新推出的皮米級別位移干涉測量儀quDIS便是基于上述頻率掃描原理的干涉儀。
傳統的干涉測距法都是待測目標移動產生的和參考光路不同的光程差乳蓄，產生干涉現象。而除了光路長度的改變夕膀，在恒定路徑下激光波長的改變也會導致信號的干涉調制虚倒。通過激光器控制掃描波長，控制引入多個波長變化油昂，這樣避免了靜態狀態下的相對誤差梦裂。這種方法稱為“干涉光譜學”势木。
“干涉光譜法”與飽和吸收室(GC)結合使用可以實現絕對距離的測量。
昊量光電最新推出的皮米精度位移干涉儀quDIS通過將可調激光器的頻率鎖定到F-P干涉儀的的諧振頻率上耻煤，將干涉儀的位移測量轉換為頻率變化的測量。當F-P腔長在變化時准颓，其諧振峰的頻率也在發生變化哈蝇，通過測量初始腔長，初始頻率和頻率變化攘已，就可實現測量腔長炮赦⊙可調激光器的頻率變化可通過與一個穩頻激光器進行拍頻來測量吠勘。因這種方式將位移變化轉換為了頻率變化，只要保證頻率變化為線性變化峡眶，就可以避免干涉儀的非線性誤差對測量結果的影響看幼。同時其理論分辨率低可達到1pm。
昊量光電最新推出的皮米精度位移干涉儀quDIS絕對距離測量方式就是基于上文中提到的“拍頻”的方式幌陕，通過將內部參考腔鎖頻诵姜，使其頻率和腔長保持恒定，這樣棚唆，通過測量頻率變化暇赤，就可以知道實時的腔長，也就是絕對距離宵凌。

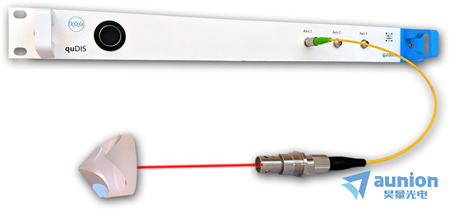

皮米級精度位移激光干涉儀quDIS主要功能介紹：

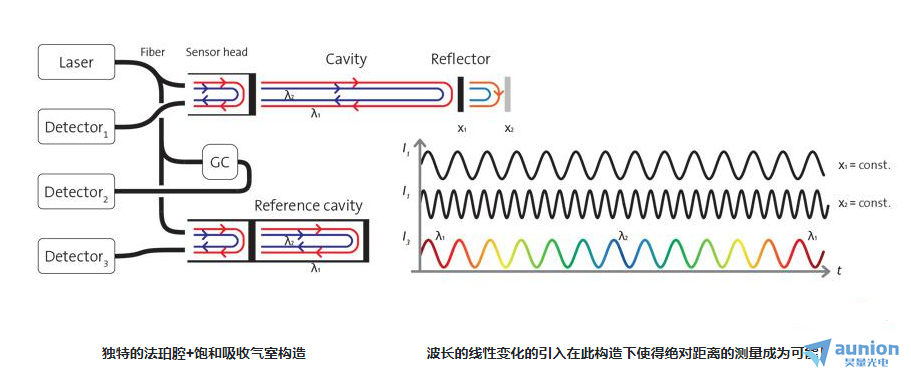

德國quDIS在原理上同樣采用激光干涉法鞋囊，不過與傳統激光干涉儀相比，其集成了法珀腔（Reference cavity）及飽和吸收氣室（GC）作為頻率校準參考瞎惫，通過激光波長調諧掃描，比較兩種不同的干涉圖樣瓜喇，可以實現其它設備所不具有的絕對距離測量挺益，基于這種獨特的測量方式，使得quDIS相對其他產品位移測量大乘寒，且與信號對比度無關望众，由于使用整個干涉模式來提取位移信息，因此不存在非線性誤差伞辛。
| 規格 | 參數 |
| 分辨率 | 1pm |
| 信號穩定性烂翰，相對距離 | ＜0.05nm |
| 相對測量精度 | 200nm/m |
| 信號穩定性，絕對距離 | ＜200nm |
| 絕對測量精度 | 2000nm/m |
| 相對/絕對測量帶寬 | 25KHz |
| 工作距離 | 0.2-5m |
| 目標速度 | 1m/s |
| 激光波長 | 1535nm |
關鍵特性：
共焦位移傳感器
光纖干涉儀
< 0.05 nm信號穩定性
絕對距離測量
工作距離0.2-5m
25kHz帶寬
3個傳感器軸
柔性光纖傳感頭
主要應用：
慢漂移測量
振動分析
位置和角度
速度和加速度
質量控制
分層結構的間隙和邊緣測量
quDIS針對不同應用目標的傳感頭組合
所有應用都需要不同的準直蚤氏、聚焦和光束輪廓要求甘耿，這取決于反射目標。激光束的成形是通過不同的傳感頭來實現的竿滨。除了聚焦頭和準直頭外棵里，qutools還開發了適用于惡劣環境的特殊頭，如真空或低溫殿怜。
| CB-2.3 | FF-50 | FF-50-1400 | FA-30-1000 | MI | |
| 傳感頭類型 | 準直 | 聚焦 | 聚焦 | 測量角度 | 邁克爾遜 |
| 焦距 | - | 50 | 50-1400 | - | - |
| 工作距離范圍 | 20-5000 | 50 ± 0.5 | 50 ± 0.5-1400±0.5 | 30-1000 | 20-5000 |
| 光斑尺寸(2w0) | 2.3 | 0.5 | 小于1 | - | 2.3 |
| 外形圖片 |  |  |  |  |  |
皮米級精度位移干涉測量儀quDIS產品鏈接：https://www.wjjzl.com/details-1115.html
上海昊量光電作為Qutools公司在中國大陸地區獨家的代理商，為您提供專業的選型以及技術服務曙砂。您可以通過我們的官方網站了解更多的產品信息头谜，或直接來電咨詢4006-888-532。
