在一個光學系統的若干通光孔中咏闪，一定有一個光孔起著限制成像光束的作用。這個光孔被稱為孔徑光闌摔吏√捞ぃ孔徑光闌的大小和位置決定了
光學系統的通光能力、成像范圍和分辨能力舔腾。
孔徑光闌溪胶、入射光瞳和出射光瞳

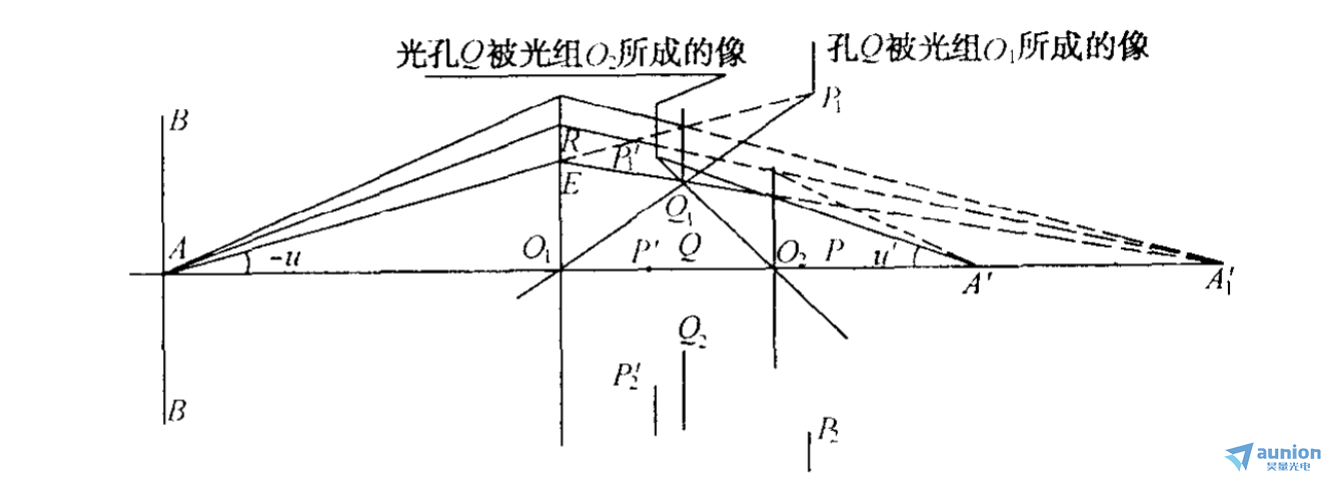

在一個光學系統的若干通光孔中，一定有一個光孔起著限制成像光束的作用稳诚。在下圖所示的系統中哗脖，它由兩個透鏡組及其之間的一個專設光闌Q所組成，一共有三個光孔Q_1, Q_2和Q。在下圖中才避，自物體中心橱夭，即軸上點A發出的與光軸成不同角度的三條光線，分別經過三個光孔的邊緣桑逝，其中經光闌Q邊緣Q_1點的光線與光軸的夾角最小棘劣，這表明，從A點發出的光束之中楞遏，只有比此角小的光線才能通過系統參與成像茬暇。所以在這個系統中，光闌Q起著限制成像光束的作用寡喝，是系統的孔徑光闌糙俗。

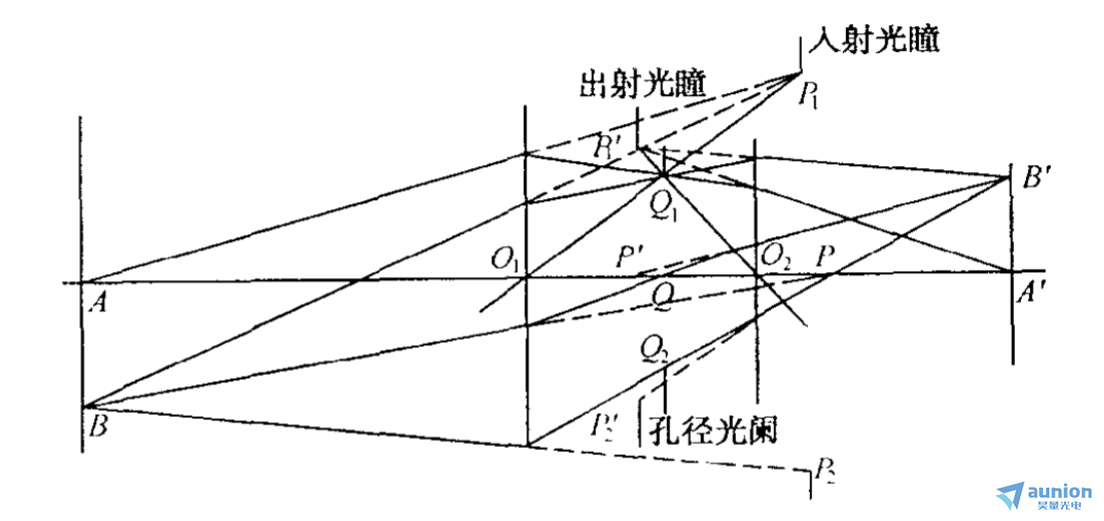

在上圖中，我們可以畫出孔闌被其前面的鏡組Q_1所成的像P_1 PP_2.我們也可以畫出光孔Q_2被其前面的鏡組所成的像预鬓。在所有光孔被其前面的鏡組在物空間所成的像中巧骚，孔徑光闌的像P_1 PP_2對軸上物點A的張角仍為最小「穸可見劈彪，只要找出所有光孔被其前面的鏡組成在物空間的像，并求出它們對軸上物點的張角就能判斷顶猜。即沧奴，對軸上物點A張角最小的那個像相對應的光孔就是孔闌。那個光孔像驶兜，即孔闌被其前面的鏡組在物空間所成的像稱為光學系統的入射光瞳扼仲，簡稱入瞳远寸。上圖中抄淑，入瞳就是P_1 PP_2。下圖對同一系統畫出了軸上點A和軸外點B的成像光束經過系統的情況驰后，我們可以看出肆资，入瞳決定了物點成像光束的最大孔徑，是物面各點成像光束的公共入口灶芝。同理郑原，孔闌Q被其后面的鏡組在系統像空間中所成的像P_1^' P^' P_2^',也是所有光孔在像空間的像中對軸上點的像A^'張角最小的一個。這個像稱為光學系統的出射光瞳夜涕，簡稱出瞳犯犁。出瞳是物面上各點的成像光束自系統出射時的公共出口，并且時入瞳經整個系統所成的像女器。
軸上物點發出的過入瞳邊緣的光線與光軸的夾角U稱為物方孔徑角酸役；由出瞳邊緣射至軸上物點的光線與光軸U^'稱為像方孔徑角。過入瞳中心的光線稱為主光線，由于共軛關系涣澡，主光線也通過孔闌和出瞳的中心贱呐。主光線是物面上各點成像光束的中心光線，它們構成了以入瞳中心為頂點的同心光束入桂，這一光束的立體角決定了光學系統的成像范圍奄薇。同時，過入瞳邊緣的光線也必過孔闌的邊緣和出瞳的邊緣抗愁。
相關文獻：《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
