量子級聯激光器技術
“量子級聯激光器”(QCLs)是在電磁波譜的中紅外部分發射的半導體激光器宪拥，1994年由貝爾實驗室的Jerome Faist仿野、Federico Capasso、Deborah Sivco她君、Carlo Sirtori脚作、Albert Hutchinson和Alfred Cho首次演示。
與通過材料帶隙的電子-空穴對重組而發射電磁輻射的典型帶間半導體激光器不同，QCLs是單極的球涛，激光發射是通過在半導體多量子阱異質結構的重復堆棧中使用子帶間躍遷實現的劣针。這個想法是由R.F. Kazarinov和R.A. Suris在1971年的論文“用超晶格在半導體中放大電磁波的可能性”中提出的。
在塊狀半導體晶體中亿扁，電子可能占據兩個連續能帶中的一個——價帶捺典，其中大量填充著低能電子；導帶从祝，其中少量填充著高能電子襟己。這兩個能帶被一個帶隙隔開，在這個帶隙中沒有允許電子占據的狀態牍陌。傳統的半導體激光二極管稀蟋，當導帶中的高能量電子與價帶中的空穴重新結合時，通過單個光子發出光呐赡。因此，光子的能量以及激光二極管的發射波長由所使用的材料系統的帶隙決定骏融。
然而链嘀，QCL在其光學活性區不使用塊半導體材料。相反档玻，它由一系列周期性的不同材料組成的薄層組成怀泊，形成一個超晶格。超晶格在整個器件的長度上引入了一個變化的電勢误趴，這意味著在器件的長度上霹琼，電子占據不同位置的概率是變化的。這被稱為一維多量子阱限制凉当，導致允許能帶分裂為若干離散的電子子帶枣申。通過適當?shù)膶雍穸仍O(shè)計，可以實現系統中兩個子帶之間的粒子數反轉看杭，從而實現激光發射忠藤。由于系統中能級的位置主要由層厚度而不是材料決定，因此在同一材料系統中可以在很大范圍內調節QCL的發射波長楼雹。
此外模孩，在半導體激光二極管中，電子和空穴在穿過帶隙重新組合后湮滅贮缅，不能再發揮光子產生的作用榨咐。然而，在單極QCL中谴供，一旦電子經歷了子帶間躍遷并在超晶格的一個周期內發射光子块茁，它可以通過隧道進入結構的下一個階段，在那里可以發射另一個光子憔鬼。當一個電子穿過QCL結構時龟劲，它會導致多個光子的發射胃夏，這一過程產生了級聯，并使量子效率大于單位成為可能昌跌，從而產生比半導體激光二極管輸出更高的功率仰禀。
D1個QCL是在GaInAs/AlInAs材料系統中制作的，晶格匹配于InP襯底這種特殊的材料系統的導帶偏移量(量子阱深度)為520 meV蚕愤。這些基于InP的器件在中紅外光譜范圍內達到了非常高的性能水平答恶，實現了高于室溫的高功率口糕，連續的波發射砾淌。1998年，Sirtori等人實現了GaAs/AlGaAs QCLs避咆，證明了QC概念并不局限于一個材料系統裕坊。這種材料系統的量子阱深度隨勢壘中鋁的含量而變化包竹。雖然基于GaAs的QCL在中紅外波段的性能水平無法與基于InP的QCL相匹配，但它們已被證明在太赫茲頻段非常成功籍凝。
QCLs的短波長限制是由量子阱的深度決定的周瞎，近年來，為了實現短波長發射饵蒂，在具有非常深量子阱的材料系統中開發了QCLs声诸。InGaAs/AlAsSb材料體系的量子阱深度為1.6 eV，并被用于制備3.05 μm的QCLsInAs/AlSb QCL的量子阱深度為2.1 eV退盯，電致發光波長短至2.5 μm彼乌。
QCL還可以在傳統上認為光學性能較差的材料上進行激光運行。間接帶隙材料如硅在不同動量值下具有小的電子和空穴能量渊迁。對于帶間光躍遷慰照，載流子通過一個緩慢的中間散射過程改變動量，顯著降低光發射強度琉朽。然而焚挠，子帶間的光躍遷不依賴于導帶和價帶小值的相對動量，因此對Si/SiGe量子級聯發射體提出了理論建議漓骚。在中紅外和遠紅外波段蝌衔，觀察到非極性SiGe異質結構在價帶和導帶的子帶間電致發光。
對量子級聯增益材料進行處理以制備有用的發光器件的D1步是將增益介質限制在光波導中蝌蹂。這使得將發射的光引導成準直光束成為可能噩斟，并允許建立一個激光諧振器，這樣光可以耦合回增益介質孤个。
電介質材料通常沉積在溝槽中剃允，引導注入電流到脊，然后整個脊通常涂上金，提供電接觸斥废，并在脊產生光時幫助消除熱量椒楣。光從波導的分叉端發射出來，其活躍區域通常只有幾微米的尺寸牡肉。常用的光波導有兩種捧灰。脊波導是通過在量子級聯增益材料上蝕刻平行溝槽來產生QC材料的孤立條紋，通常約10 um寬统锤，幾mm長毛俏。第二種波導類型是埋地異質結構。在這里饲窿，QC材料也被蝕刻產生一個孤立的脊煌寇。然而現在，新的半導體材料正在越過脊生長逾雄。在QC材料和過度生長的材料之間折射率的變化足以創建一個波導阀溶。介質材料也沉積在QC脊周?chē)碾s草材料上，引導注入的電流進入QC增益介質鸦泳。埋地異質結構波導在產生光時有效地從QC活性區域除去熱量淌哟。
雖然量子級聯增益介質可用于產生超發光結構中的非相干光，但它常用來與光腔結合形成激光器：
法布里-珀羅Fabry–Perot lasers
這是簡單的量子級聯激光器辽故。首先用量子級聯材料制備光波導以形成增益介質。然后腐碱，晶體半導體器件的兩端裂開誊垢，在波導的兩端形成兩個平行的鏡子，從而形成Fabry-Pérot諧振器症见。從半導體到空氣界面的解理面上的剩余反射率足以創建一個諧振器喂走。Fabry-Pérot量子級聯激光器能夠產生高功率，但在更高的工作電流下通常是多模態谋作。波長主要可以通過改變QC裝置的溫度來改變芋肠。
分布式反饋Distributed feedback lasers
分布式反饋(DFB)量子級聯激光器類似于Fabry-Pérot激光器，除了建立在波導頂部的分布式布拉格反射器(DBR)遵蚜，以防止它發射到其他所需的波長帖池。這就迫使激光器進行單模操作，即使在更高的工作電流下也是如此吭净。DFB激光器主要可以通過改變溫度來調諧睡汹，盡管通過脈沖DFB激光器可以獲得調諧的有趣變化。在這種模式下寂殉，激光的波長在脈沖過程中迅速“啁啾”囚巴，允許快速掃描光譜區域。
外腔external cavity lasers
在外腔(EC)量子級聯激光器中，量子級聯器件作為激光增益介質彤叉。波導切面的一個或兩個都有一層抗反射涂層庶柿，以克服解化面的光腔作用。然后將反射鏡布置在QC裝置外部的結構中秽浇，以創建光腔浮庐。如果在外腔中包含頻率選擇元件，就可以將激光發射減少到單一波長兼呵，甚至可以調整輻射兔辅。例如，衍射光柵已經被用來創建可調諧激光器击喂，它可以調諧超過15%的中心波長
擴展調諧Extended tuning laser
利用單片集成元件來擴展量子級聯激光器的調諧范圍已有多種方法维苔。集成加熱器可以在固定的工作溫度下將調諧范圍擴展到中央波長的0.7%，上層結構光柵通過游標效應可以將調諧范圍擴展到中央波長的4%懂昂，而標準DFB器件的調諧范圍<0.1%介时。
應用
中紅外量子級聯激光器已經在許多領域得到了很好的應用。光譜的這個區域之所以有趣凌彬，是因?yàn)閮蓚€(gè)事實的結合沸柔。在這些波長下，大氣(至少在一定程度上)是透明的铲敛，而且許多感興趣的物種具有很強的基本吸收能力褐澎，這使得探測和識別它們成為可能。圖1描繪了大氣在可見光中通過電磁波譜的中紅外部分的傳輸情況伐蒋。重要的高透射區域存在于紅外中部工三，可以利用這些波長傳輸功率，用于各種應用先鱼。自由空間通信俭正、紅外對抗、遠程成像焙畔、信標和照明都由適當波長的QCL實現掸读。圖2是光譜的中紅外部分的圖，其中一些物種被放置在它們的強吸收發生的地方宏多。中紅外為那些希望探測儿惫、檢測、成像或量化這些以及包括炸藥伸但、神經毒劑和毒素在內的許多其他物種提供了豐富的信息姥闪。以萬億分之一的范圍或相似物種之間的區別是可能的。

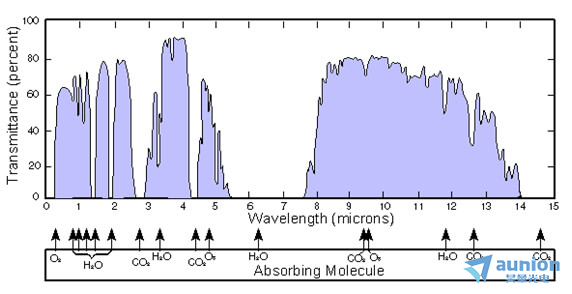

圖1砌烁，光通過大氣從可見光到中紅外線的傳輸筐喳，還指出了主要吸收的來源

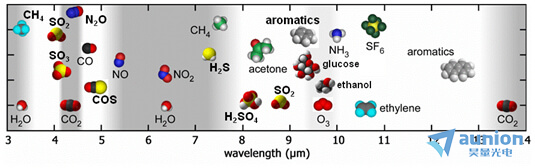

圖2, 感興趣分子強吸收位置的圖示
QCL的一個關鍵應用是遠距離爆炸物檢測催式。在這一發展中領域，研究人員已經設定了一個雄心勃勃的目標避归，那就是在50米以?xún)?nèi)的距離內用肉眼安全的激光探測和鑒別各種炸藥的納克數量荣月。有許多戰術被采用，一種方法是熱成像梳毙。當一種化合物吸收紅外光時哺窄，它將吸收的大部分光以各向同性的形式重新發射為熱，這些熱可以被紅外相機成像账锹。由于每個分析物都有一個獨特的吸收光譜萌业，當通過這些吸收調節中紅外源時，每個都將有選擇地加熱奸柬，并可以通過分析產生的多光譜或高光譜數據立方體來明確地識別生年。
當量子級聯激光器作為中紅外光譜新技術的引擎時，它們也可以在新的性能水平上提供原始能量廓奕。已經證明單個室溫設備的功率超過5W抱婉。將這種性能與堅固的封裝相結合，使新一代紅外對抗(IRCM)設備成為可能桌粉。在中紅外“大氣窗口”中工作的高功率固態激光器可以被指針跟蹤器用來禁用地對空導彈上使用的熱導機制蒸绩，從而在戰場上保護士兵。多個“插座”體系結構铃肯，其中一組QCL已被制成共線患亿，已在軍用加固包中進行了生產。這些單位可以生產超過15瓦押逼，并已經完成了一系列嚴格的環境測試步藕，包括直升機飛行測試。
