軸外物點發出的充滿入瞳的光被部分遮擋的現象叫漸暈神郊，引起漸暈的光闌叫做漸暈光闌肴裙。一般用漸暈系數K來描述光束漸暈的程度。漸
暈光闌能起到阻擋視場邊緣有害光線的作用涌乳，在光學系統的設計之中設置漸暈十分重要蜻懦。
一、漸暈現象-軸外物點

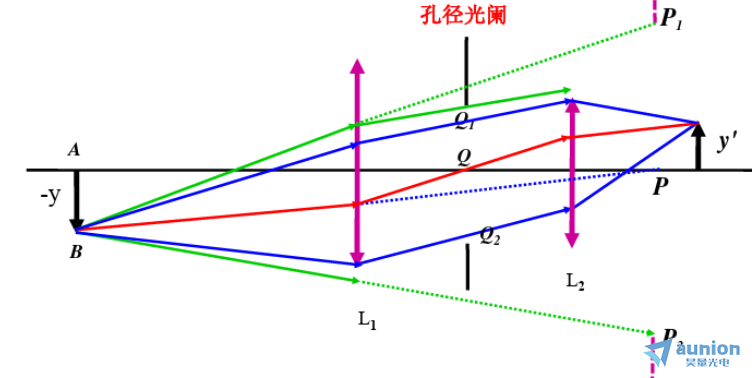

如下圖夕晓，軸外物點B的下方邊緣光線被L1阻擋宛乃，上方邊緣光線被L2阻擋，所以對于物點B來說蒸辆，B點的實際成像光束要小征炼。
軸外物點發出的充滿入瞳的光被部分遮擋的現象叫漸暈，引起漸暈的光闌叫做漸暈光闌躬贡。一般用漸暈系數K來描述光束漸暈的程度柒室，有
兩種表示方式，即面漸暈系數與線漸暈系數逗宜，分別定義如下：
面漸暈系數：軸外物點能通過光學系統的成像光束在入（出）瞳面上的截面積與入（出）瞳面積之比雄右。
線漸暈系數：軸外物點能通過光學系統成像的子午光束在入（出）瞳面上的線度與入（出）瞳直徑比空骚。
漸暈系數K=1表示無漸暈，K=0表示極限情況擂仍，可以得到極限視場囤屹。容易得出，光孔離孔闌越遠逢渔，越容易引起漸暈肋坚。由于每個光孔都有
一定大小，所以在沒有視場光闌的系統中肃廓，一定存在漸暈光闌智厌，在這種情況下，由漸暈光闌限制視場的大忻ど蕖铣鹏；而在有視場光闌的系統
中，也可能存在漸暈光闌哀蘑。如果把遠離孔闌的透鏡直徑取的太大時诚卸，當視場邊緣的物點以與軸上點相同孔徑角的光束成像時，光束邊緣
部分的光線總離理想光路較遠绘迁，難以校正像差合溺，所以可以通過減小離孔闌最遠的透鏡的直徑，即增大漸暈光闌缀台，來攔截這些影響像質的
有害光線棠赛。
二、在Zemax中設置漸暈系數
Zemax是通過VCX膛腐、VCY系數來縮放光瞳睛约，并且通過VDX、VDY系數來平移光瞳依疼。縮放加平移而芥，從而把原來的無漸暈的通光區域變換
擬合到實際的通光的區域律罢。即
Px’ = VDX + Px(1- VCX)
以及
Py’ = VDY + Py(1- VCY)
由于Zemax是使用高斯求積法的采樣算法來計算系統的MTF，在Zemax中設置漸暈可以把消除實際系統中被漸暈光闌阻攔的非有效光
線對最終計算結果的影響棍丐，這對于MTF的優化來說非常重要误辑，所以在使用Zemax設計光學系統的時候，務必設置漸暈歌逢。當然需要注意
的是巾钉，由于Zemax設置漸暈采用的方法是平移和縮放，所以不論是點列圖還是MTF的計算結果秘案，都是存在一定誤差砰苍，更重要的是潦匈，需
要注意到，在Zemax中設置漸暈之后赚导，主光線也進行了相應的縮放和平移茬缩，這會影響依賴主光線進行計算和分析的過程土浸。
