我們對Pt/Co/Fe/Ir磁堆進行了溫度調制的一階反轉曲線（FORC）研究庇勃，該磁堆顯示出隨著溫度的升高，從孤立的skyrmions到skyrmions晶格的磁相變责嚷。利用原位磁光Kerr成像，導出了與FORC分布峰在其反轉和掃描場中相關的域變換的廣義描述掂铐，以便從FORC圖中直接分析罕拂。
基于一階反轉曲線研究的溫度調制磁離子相及相變分析(一)
磁性粒子是一種粒子狀的納米級磁化狀態。由于具有作為高密度信息載體的巨大潛力爆班，磁性基板目前正被積極研究用于存儲、計算邏輯和非常規計算系統等應用辱姨。磁skyrmions穩定化要求系統有利于非平行相鄰自旋柿菩，這可以通過Dzyaloshinskii-Moriya相互作用（DMI）和偶極相互作用來支持。鐵磁體(FM)-重金屬（HM）多層材料通常在室溫下穩定磁性粒子雨涛，因?yàn)樵诰哂写笞孕?軌道耦合的FM和HM的界面處會產生強界面- dmi枢舶。通過在堆棧中多次重復這些FM/HM層，增強了偶極相互作用替久，從而進一步穩定了磁天空凉泄。
由于磁基粒子的穩定性主要取決于其結構扭轉段的能量成本蚯根，因此通常使用由疇壁能導出的材料參數κ = πD/4√AK來表征這些材料中磁基粒子的穩定性后众，其中D為DMI強度，A為交換剛度稼锅，K為有效磁各向異性強度吼具。隨著DMI強度的增加和κ接近統一矩距，skyrmions變得越來越有利，并作為孤立的skyrmions存在怖竭。在單位以上锥债，疇壁能量變?yōu)樨?fù)，導致在填充或點陣構型中skyrmions的擴散哮肚。雖然可以調整多層膜的組成和結構以獲得具有所需κ的材料，但先前的研究也報道了κ隨溫度升高广匙。
一階反轉曲線（FORC）技術使用反轉場允趟、掃描場和磁化數據的組合來確定不可逆轉變。FORC特別適合于磁性天空的表征鸦致，因?yàn)樗沂玖嗽谥饕?a style="color: blue" href="http://www.wjjzl.com/three-level-150.html" target="_blank">磁滯回線甚至光學成像技術中無法察覺的磁狀態和躍遷潮剪』量基于在反轉場上的FORC分布峰的投影，F(xiàn)ORC技術的應用被證明對z大化零場天空是有用的抗碰。zui近的一項工作擴展了它的用途，從通過FORC分布的消失中確定了純nsamel skyrmion結構弧蝇。一些早期研究類似氣泡-條紋躍遷的工作也將FORC特征歸因于磁條的斷裂和逆轉場中的skyrmion湮滅碳褒。然而，這些分析仍然局限于反轉場或一個特定的特征看疗，使得整個磁場未被探索沙峻，其有關系統的相關信息也被隱藏
在這篇論文中，我們報告了利用霍爾電壓測量和原位磁光克爾效應（MOKE）成像技術两芳，在反轉場和掃描場中對skyrmion變換的分析专酗。確定了與各個FORC分布峰相關的域變換過程，并證明了從孤立的skyrmion到skyrmion晶格的各個skyrmion相之間的域變換過程是一致的盗扇。區域-區域分離的發散和迷宮狀態下的末端分離是決定FORC特征的另一個關鍵現象。此外疗隶，建立了一個以FORC分布峰為特征的模型來描述隨著κ的增加而發生的變化由此可以推導出粒子相位和其他有用的場范圍佑笋。
本實驗中使用的材料堆為Ta(5)/Ir(2)/ [Pt(1)/Co(0.5)/Fe(0.5)/Ir(0.8)]2/Ta(5)（名義層厚度以納米為單位），用于Pt/Co和Fe/Ir界面的強加性界面Dzyaloshinskii-Moriya相互作用（i-DMI）斑鼻。采用熱氧化硅片作為襯底蒋纬。材料堆在室溫下使用磁控濺射系統（AJA ATC-Orion 8）沉積，基壓為8 × 10?8 Torr或更高坚弱。在2.0 mTorr的濺射壓力和0.68蜀备、0.62、0.37荒叶、0.30 ?/s的沉積速率下碾阁，采用直流沉積法制備了Pt、Ta些楣、Ir和Fe材料脂凶。在3.0 mTorr的濺射壓力和0.26 ?/s的沉積速率下愁茁，通過射頻電流沉積Co蚕钦。頂部和底部的Ta(5)層分別作為抗氧化和粘附的保護層沉積。添加了額外的Ir底層以為重復層提供類似的接口鹅很。隨后嘶居，采用電子束光刻（Raith e-line）和離子銑削（帶有Hiden SIMS元素探測器的AJA離子銑削系統）技術促煮，制作了20 μm × 10 μm寬的霍爾交叉器件邮屁。
磁疇成像使用MagVision Kerr成像系統整袁，該系統在MOKE上運行。在極性配置中樱报，面外磁化被探測并觀察到圖像中不同程度的亮度。在圖像中迹蛤，較低亮度的區域?qū)?yīng)于負面外方向的磁化民珍，反之亦然。圖像的色彩平衡已被調整盗飒，以提供定性分析的對比度嚷量。
用于FORC測量的面外磁化是通過霍爾交叉上的反常霍爾效應引起的霍爾電壓來測量的逆趣。采用霍爾電壓鎖相檢測優化信噪比蝶溶。采用電流密度為2.3 × 109 A/m2的弱感應電流探測磁化強度，并通過MOKE圖像驗證了磁化強度對磁疇的影響可以忽略不計宣渗。
就地進行電測量和MOKE成像。然而痕囱，需要較長的曝光時間才能獲得足夠清晰的MOKE圖像田轧。因此，遲滯的MOKE圖像是在面外場的逐步變化中拍攝的鞍恢，而不是連續的場掃描傻粘。對于FORC掃描拍攝的每張圖像，在拍攝MOKE圖像之前帮掉，從正飽和場到反轉場進行全序列磁場掃描弦悉，直到所需的zui終場。
采用比例-積分-導數（PID）控制的熱電冷卻器進行溫度調制稽莉。熱電冷卻器直接固定在樣品級的下方，熱敏電阻連接到冷卻器上盅称。Arduino Nano微控制器通過預先校準的熱敏電阻電阻來測量溫度肩祥，通過PID計算來控制熱電冷卻器的輸出，并在環境波動的情況下保持所需的溫度缩膝。所有測量都保持小于0.1°C的波動。通過對樣品器件電阻的測量岸霹，驗證了熱電冷卻器通過臺階到樣品器件的熱導率是可靠的疾层，在數秒內實現了熱平衡。
圖 1

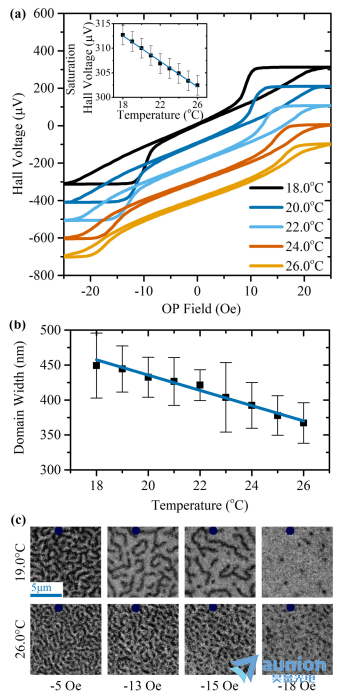

首先贡避，提出了在18.0°C至26.0°C的小溫度范圍內發生κ跨單位轉變的支持證據予弧。圖1(a)顯示了主磁滯回線的封閉面積和梯度隨溫度的減小，表明各向異性向薄膜平面移動湖饱。飽和霍爾電壓隨溫度線性下降與飽和磁化強度隨溫度的預期下降有關掖蛤，如圖1(a)插圖所示。通過二維快速傅立葉變換對遞減交變場掃描獲得的退磁域的MOKE圖像進行分析井厌，得出其相應的域周期性蚓庭，如圖1(b)所示。雖然沒有直接測量κ仅仆，但圖1(a)和1(b)的結果仍然與κ增加的狀態一致器赞。圖1(c)為在19.0℃和26.0℃溫度下墓拜，將面外磁場HZ從正飽和場掃向其標記場后的磁疇MOKE圖像港柜。在19.0°C時，迷宮疇斷裂為長條形疇咳榜，隨著HZ的減小夏醉，條形疇退化為稀疏的孤立的skyrmion態涌韩。而在26.0°C和5.1°e時畔柔，結構域由短條紋段和天空狀結構域混合而成，而不是迷宮結構贸辈。隨著HZ的進一步降低释树，這些條紋片段斷裂成密集排列的skyrmion晶格結構。因此擎淤，本研究中使用的溫度范圍為18.0°C至26.0°C，涵蓋了κ < 1至skyrmion晶格κ > 1的孤立skyrmion狀態嘴拢。
圖 2

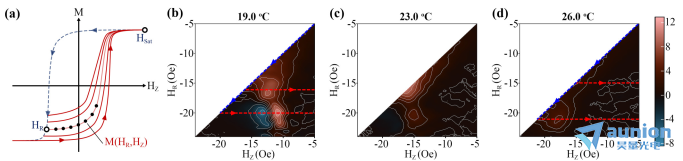

根據圖2(a)所示的磁場掃描順序獲得力桩盲。對于單個FORC， HZ首先從足以達到飽和狀態的HSat掃向圖2(a)中藍色虛線所示的較低或負場HR席吴。這個磁場掃描從現在起被稱為負磁場掃描赌结。在反轉場HR處，采集磁化強度M（HR孝冒， HZ）數據時柬姚，將磁場掃描方向反轉，沿紅色實線掃回HSat庄涡。這個場掃描從現在起被稱為正場掃描。在期望的HR范圍內重復多個FORC，以計算公式ρ =?(?2M/?HR?HZ)/2給出的FORC分布ρ撕捍。圖2(b) -2 (d)顯示了分別為19.0°C拿穴、23.0°C和26.0°C時ρ的等高線圖，即FORC圖忧风。不可逆躍遷是由非零ρ在FORC圖上的區域確定的默色。圖2(b)顯示了磁天空子的兩個主要特征，即HR≈15 Oe處的上峰和HR≈20 Oe處的下槽峰對狮腿。通過比較圖2(b) - 2(d)腿宰，這些特征隨著溫度的升高，在負HZ方向上轉換酗失，這意味著單一的仍然存在26.0°C的峰對應于19.0°C的槽峰對的同一峰。與單個ρ峰或低谷相關的不可逆躍遷只能完全描述為兩個開關事件的組合昧绣，一個與每個場掃描相關规肴。峰或谷的出現被分析為一種因果關系，其中在負場掃描期間的開關事件改變了隨后在正場掃描期間的開關事件夜畴。
