我們展示了一種自由運行的直接調制1580nm VCSEL均澳，適用于支持云數據中心的混合無線/光學互連。通過6.5GHz無線鏈路和1km彎曲不敏感光纖，實現了1.25Gbps的無差錯傳輸找前。
用于1.25Gbps混合無線光纖云光互連的自由運行L波段vcsel
數據中心應用對更高帶寬、靈活性和可靠性的需求鼓勵了對云計算架構的研究，重點是實現成本效益高饮睬、可擴展、并行光互連的高效數據中心翰守。通信瓶頸被認為是不斷增長的數據中心面臨的Max挑戰之一鞭达；這促使波分復用（WDM）光互連在高度聚合的數據流量鏈路中提供數據帶寬可擴展性』蓖危混合無線光互連系統可以在云節點之間提供備用數據路徑锄蹂，允許進一步的流量擴展或提供改進的服務可靠性。
垂直腔面發射激光器（VCSEL）器件由于其緊湊的尺寸和低的工作電流水平水慨，適用于高密度云應用得糜。沒有溫度或波長控制的VCSEL操作可以進一步降低能耗和發射機的復雜性。在波分復用（WDM）場景中晰洒，緊湊的L波段（1565nm至1625nm）VCSEL發射機通過增加波長信道化來增強帶寬縮放朝抖。在云數據中心環境中，由于物理空間的限制谍珊，服務器密度較高治宣，因此推薦使用G.657型彎曲不敏感光纖。BIF具有類似于G.652單模光纖（SMF）的光學特性砌滞，但其減少的宏觀彎曲損耗使光學工廠基礎設施的安裝間隙更緊侮邀，從而增加了云服務器安裝中的節點密度
以前，光注入鎖定（OIL）使工作在850nm和1540nm波長的VCSEL發射機能夠在60GHz光纖無線電（RoF）系統中實現3Gbps調制贝润。脈沖無線電超寬帶（IR-UWB）在2m無線鏈路上以1Gbps的速度傳輸绊茧，使用850nmVCSEL設備。我們擴展了L波段VCSEL和混合無線電/光纖鏈路的先前工作打掘，引入了一種新穎的自由運行的L波段VCSEL华畏，工作在1580納米的混合無線電/光纖互連中。在1375px空中鏈路和1km G.657BIF后尊蚁，實現了數據速率為1.25Gbps的無差錯傳輸唯绍，誤碼率（BER）低于10-9。這是已知的第1個自由運行的L波段VCSEL器件在實現混合光互連架構的混合無線電/光纖鏈路中的演示枝誊。
1580nmVCSEL的特征
L波段VCSELs具有工作電流要求低况芒、體積小等優點，適用于寬帶云光互連；這種裝置的波長調諧也可用于WDM傳輸绝骚。我們實現了一種新型的1580nm VCSEL耐版，型號為Vertilas VL-1585-10-SE-T4。該器件的閾值電流為0.85mA压汪，在25°C下提供3.9mW的光功率粪牲，并且可以在沒有溫度或波長控制的情況下工作。VCSEL使用的原型機沒有扎辮子止剖；在器件孔徑處對準一個劈裂的SMF尾纖腺阳，收集輸出光束。
在功率和波長對施加偏置電流的響應方面穿香，該器件的直流特性如圖1a所示亭引。插圖顯示了得到的光譜樣本；非調制連續波（實心皮获，黑色）和調制（紅色焙蚓，虛線）輸出。器件波長在1575-1580nm之間變化洒宝；獲得的Max光功率為0.6mW(-2.55dbm)购公；側模抑制比（SMSR）為42dB。

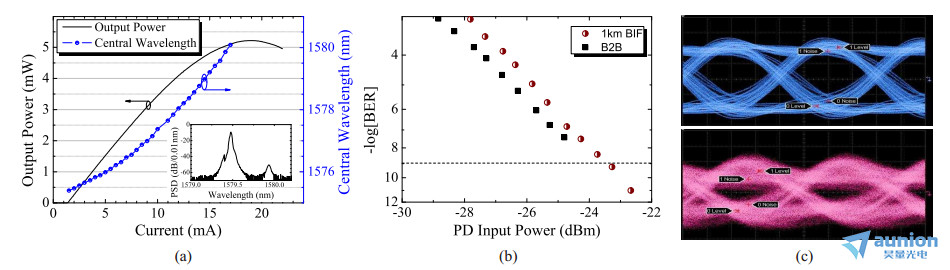

圖1 a)自由運行1580nm VCSEL的直流響應雁歌；功率（黑色三角形）和波長（藍色圓圈）隨偏置電流的變化宏浩。插圖：在VCSEL輸出處獲得的樣品光譜；
(b)誤碼率對PD輸入功率的靈敏度靠瞎，B2B（黑色方框）和1km BIF（紅色圓圈）比庄；
(c)在開關天線處觀察到的眼睛（藍色，頂部）较坛，1公里BIF后（粉紅色印蔗，下方）。
系統架構
實現可選無線信令路徑的WDM光互連基礎設施可以通過緩解通信瓶頸和提高可靠性丑勤，顯著提高云數據服務器中心架構的性能华嘹。云服務器架構的布局如圖2a所示，其中WDM光互連（實色法竞，藍色）提供寬帶通信平臺耙厚；可實現替代無線連接（虛線，紅色）岔霸，以便在鏈路或節點故障時繼續運行云服務薛躬。
所使用的評估布局如圖2b所示。在集群節點呆细，信號由脈沖模式發生器產生型宝，該發生器提供不歸零開關鍵（NRZ-OOK）脈沖；使用長度為27-1位的偽隨機二進制序列（PRBS）數據模式。電子射頻（RF）混頻器用于將信號上轉換為6.5GHz射頻載波趴酣；在無線傳輸之前由此獲得并放大的移幅鍵信號梨树。在1375px無線鏈路的兩端使用全向天線；這些型號為Geozondas AU-3.1G10.6G1岖寞，在6GHz時指定為10dBi增益抡四。在交換節點，接收到的射頻信號被放大仗谆，并通過匹配的射頻混頻器下轉換到基帶指巡。在實踐中，鎖相環將消除本地產生的6.5GHz射頻載波和接收到的射頻信號之間的相位偏移隶垮，然而在本次評估中藻雪，電延遲線與射頻載波的副本（來自集群節點）一起使用，以實現所需的相位校正岁疼。交換節點的下變頻信號用于調制直調l波段VCSEL阔涉。自由運行的VCSEL偏置遠離閾值缆娃，在其線性電壓輸入范圍內工作捷绒；它的工作沒有溫度控制或波長穩定。在VCSEL輸出端使用光功率計（OPM）來保證劈裂光纖和VCSEL孔徑的z佳對準贯要。使用光譜分析儀（OSA）驗證進入BIF的干凈光信號暖侨。交換機和網關節點之間使用的1km BIF衰減為1.2dB。在網關接收端崇渗，可變光衰減器用于調節光電二極管（PD）的輸入功率字逗。采用PD后放大，保證誤碼率測試儀（BERT）器件有足夠的電壓擺幅宅广；采用1.8GHz PD后低通濾波葫掉，提高信噪比（SNR）。通過眼圖觀察和誤碼率對PD輸入功率評估的靈敏度來表征系統性能跟狱。
結論
誤碼率對PD輸入功率特性的靈敏度如圖1b所示俭厚；眼圖觀測結果如圖1c所示。我們觀察到通過混合無線電/光纖鏈路在接收光功率為23.4dBm時驶臊，在1kmBIF傳輸后實現無差錯傳輸挪挤；光傳輸裕度為20.95dB藕溅。從圖1c所示的眼圖中可以看出悠菜，在開關節點無線傳輸和下變頻后得到的信號有一個清晰的睜開眼（藍色，頂部）嚷闭，信噪比為6.58dB纵寝，峰值電壓（Vpp）為340.4mV论寨。通過1公里光纖進一步傳輸并在網關節點進行光檢測后，獲得的信號（粉色，下圖）呈現清晰的睜開眼葬凳，信噪比為2.75dB贞铣。在1km BIF后觀察到低于1dB的傳輸功率損失。
圖2 (a)云服務器架構實現WDM光互連與備用無線連接
(b)實驗布局：
BERT沮明，誤碼率測試儀辕坝；
BIF，彎曲不敏感纖維荐健；
OPM：光功率計酱畅；
OSA，光譜分析儀江场；
PPG纺酸，脈沖模式發生器。
我們已經演示了在云光學互連中通過混合無線電/光纖鏈路實現無差錯數據傳輸?shù)男滦蚅波段VCSEL設備的使用址否；在55厘米的空中鏈路上實現了1.25Gbps餐蔬，隨后是自由運行的1580納米VCSEL和1公里G.657 BIF。更遠距離的無線傳輸可以用更高增益的放大器來實現佑附。所使用的L波段VCSEL在沒有溫度控制的情況下運行樊诺，使其能夠?qū)崿F(xiàn)緊湊、節能的寬帶收發器音同，適合部署在高密度云數據服務安裝的WDM光互連中词爬。在WDM光互連中成功實現這種混合無線電/光纖鏈路，突出了所使用VCSEL設備的靈活性权均，并顯著提高了云服務架構的連接性顿膨、可靠性和性能。低傳輸懲罰鼓勵進一步研究VCSEL在互連應用中的可用性叽赊。這些結果鼓勵進一步研究WDM光互連的潛力恋沃，以支持云交付系統，同時降低能耗必指。
