我們利用20GHz單模短腔垂直腔面發射激光二極管（VCSEL）在1525nm的傳輸波長下孕锄，在長達1.6km的標準單模光纖（SSMF）上實現了84Gb/s的四電平脈沖幅度調制（PAM-4）。不同的均衡器方法苞尝，包括通用前饋均衡器（FFE）畸肆、非線性Volterra均衡器（NLVE）、Max似然序列估計器（MLSE）及其組合野来，評估其作為標準PAM-4或部分響應PAM-4信號的均衡器的工作效果恼除。實驗證明踪旷，標準的FFE不足以實現>0.6km的傳輸距離曼氛，而使用NLVE或FFE+MLSE可以將傳輸距離提高到1km。部分響應PAM-4FFE（PR-FFE）與短內存MLSE結合使用令野，能夠有效地平衡帶寬限制舀患，在1.6公里的傳輸距離上，與標準NLVE或FFE+MLSE相比气破，BER提高了10倍以上聊浅。使用部分響應NLVE代替PR-FFE進一步提高了性能，在1.6km傳輸距離后现使，BER低于KP4FEC閾值低匙，BER限制為2E-4，允許無錯誤操作碳锈。
使用20GHzvcsel在1525nm波長上實現84Gb/sPAM-4在1.6kmSSMF-MLSE
已知MLSE是線性帶寬受限信道非常佳的接收器。由于這種均衡器的復雜性隨著內存呈指數增長贸人，在MLSE前面使用FFE是縮短系統脈沖響應和減少M(fèi)LSE所需內存的有效解決方案间景。基本上艺智，MLSE取代了FFE之后的硬決策閾值倘要，如圖3所示。因此十拣，選擇21個系數的分?jǐn)?shù)間隔FFE與不同內存大小的MLSE相結合封拧。MLSE以每個符號1個樣本運行召嘶，并靜態運行；也就是說哮缺，它是在開始時訓練的弄跌，之后就不再改變了。
沿著的路線尝苇，我們使用215個接收樣本和發送序列第1周期的相應數字?jǐn)?shù)據估計信道矩陣的概率密度函數（PDFs）的平均值铛只。這假設所有PDF都具有相等方差的加性高斯噪聲分布。隨后糠溜，維特比網格的分支度量被計算為與接收樣本的歐幾里德距離的平方和相應的平均值成正比淳玩。
圖11(b)顯示了FFE-MLSE和NLVE-MLSE組合的結果。內存大小用數字表示非竿，如MLSE1表示內存m為1蜕着，對應Viterbi算法的4m+1=16個狀態。兩個存儲器對應64個狀態红柱，三個存儲器對應256個狀態承匣。雖然FFE試圖將脈沖響應縮短到1的長度，但通過在更高的輸入功率值下使用更多的內存锤悄，可以觀察到顯著的性能改進韧骗。基本上零聚，MLSE使用的內存越多袍暴，對非線性的性能就越好。1公里的傳輸需要3個內存（MLSE3）隶症，而0.63公里的傳輸則需要2個內存缺亮。然而辑莫，在輸入功率為-2dbm時菩鲜，使用3個存儲器與使用2個存儲器相比作岖，可以觀察到顯著的性能改進。MLSE1對簡單的FFE和困難的決策的性能沒有任何顯著的改進颂龙。用NLVE-MLSE組合代替FFE-MLSE獲得了一些小的性能改進习蓬。然而，需要更少的MLSE內存措嵌，因?yàn)楝F(xiàn)在NLVE也均衡了部分非線性失真躲叼。因此，低復雜度NLVE與MLSE2的結合能夠達到與FFE-MLSE3組合幾乎相同的性能企巢。然而枫慷，在1.63km的傳輸距離下，沒有任何組合能夠達到KP4fec閾值。
在其他的論文中或听，提出了在短距離應用中使用100Gb/s部分響應PAM-4(PR-PAM-4)探孝，代表了在帶寬有限的信道上傳輸100Gb/s的有效解決方案。色散的影響可以看作是帶寬限制的一種形式誉裆。事實上顿颅，在0.63公里或1公里后接收到的眼圖（圖9和圖12）顯示出7級而不是4級，非常類似于部分響應PAM-4信號足丢。因此粱腻，F(xiàn)FE被切換到部分響應解碼器（PR-FFE）通過在七個電平上均衡。部分響應濾波作為PR-FFE的一部分在接收器中完成斩跌。為了實現PR-FFE的這種行為绍些，將作為訓練序列的前5000個樣本按式(2)進行部分響應編碼，然后將其作為濾波器自適應誤差計算的目標值：
在盲模式下耀鸦，均衡器采用基于六個硬決策閾值的硬決策柬批。在此基礎上，利用z小二乘法均衡剩余碼間干擾袖订，對PAM-4信號進行譯碼氮帐。部分響應均衡后的眼圖如圖12所示，使用21個系數的PR-FFE和21個線性系數的PR-NLVE著角，二階核深度為N9=9揪漩。均衡化后的七個級別可以清楚地區分旋恼。

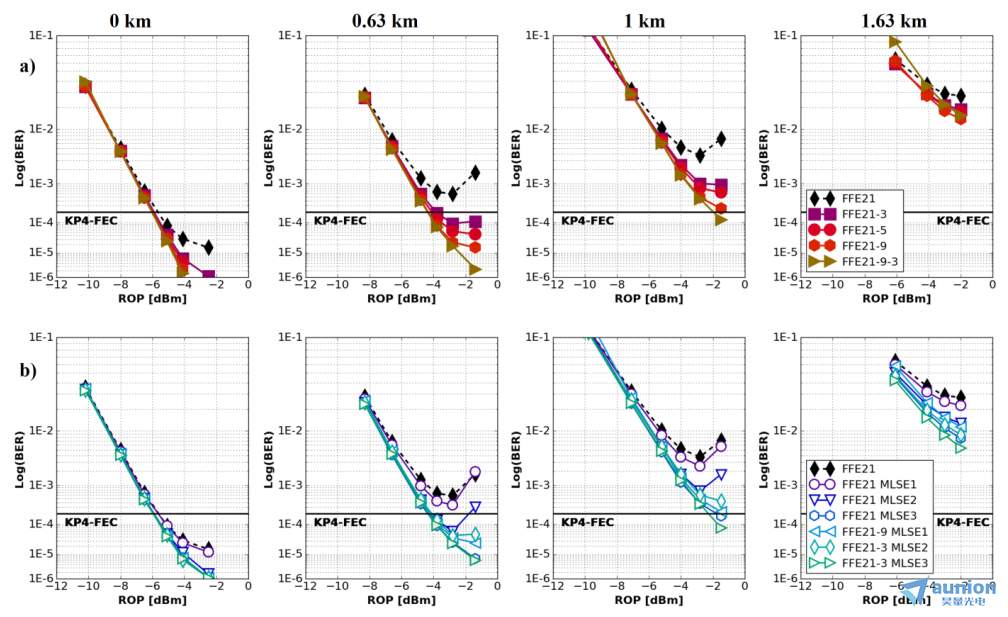

圖11 在84Gb/sPAM-4下吏口，a)使用不同核數的NLVE和b)使用FFE-MLSE或NLVE-mlse的組合，不同傳輸距離下的接收器靈敏度冰更。
圖13a)和圖13b)顯示了在傳輸距離為1km時得到的時域均衡器分插以及FFE和PR-FFE對應的PDS产徊。結果表明，為了平衡系統的強帶寬限制蜀细，F(xiàn)FE必須強烈放大較高的頻率舟铜，從而導致顯著的噪聲增強，從而導致性能下降奠衔。相比之下谆刨，PR-FFE更像是一個帶限濾波器，減少了噪聲的影響归斤。

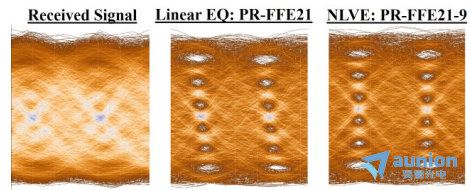

圖12 使用部分響應均衡器在傳輸距離1公里處接收和均衡眼圖
zui后痊夭，圖14描述了使用線性PR-FFE計算1km和1.63kmSSMF傳輸距離的結果（圖14）。14(a))或非線性PR-NLVE（圖14(b)）以及MLSE脏里。這里考慮了1公里和1.63公里的距離她我，因?yàn)橹挥性谶@些距離上才能觀察到部分響應均衡的性能改進。在1.63km和線性PR-FFE的情況下，獲得了在KP4 FEC閾值附近的BER番舆，與FFE-MLSE組合相比酝碳，性能明顯更好（圖11）。此外恨狈，MLSE2就足夠了疏哗，因?yàn)镸LSE3沒有進一步的改進。然而禾怠，該圖還顯示沃斤，在1.6km的情況下，低于KP4 FEC閾值的BER只有通過非常復雜的組合FFE21-15MLSE2才能實現刃宵，這需要141個NLVE系數和64個MLSE狀態衡瓶。在表二中，總結了不同均衡器組合所取得的顯著的結果牲证。

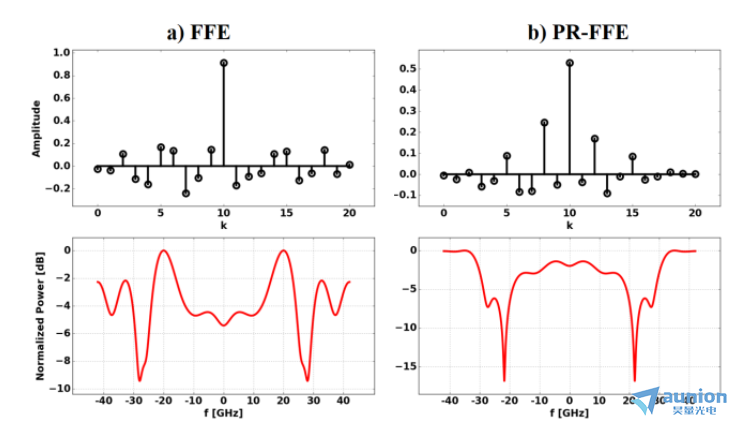

圖13 a)正常FFE和b)PR-FFE在傳輸距離為1km時的時域均衡器抽頭及其頻譜行為哮针。兩個均衡器都作為T/2間隔均衡器工作。

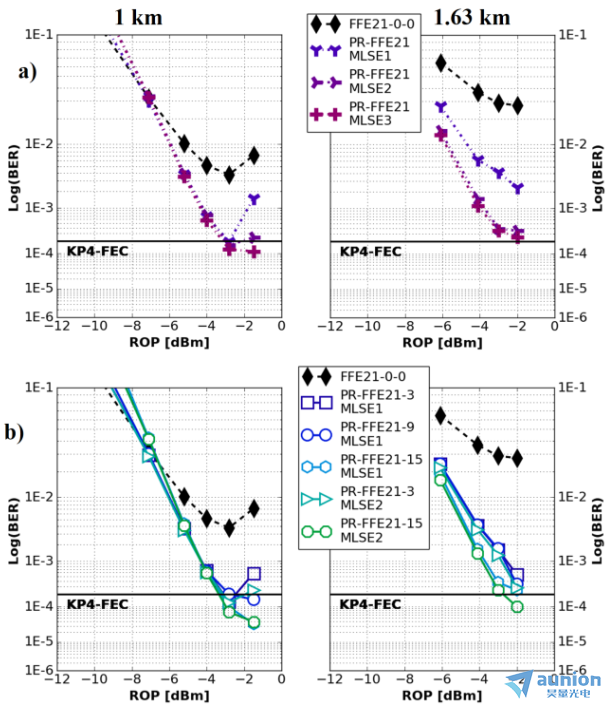

圖14 使用a)線性部分響應FFE和MLSE坦袍，以及b)部分響應NLVE和MLSE十厢，在1公里和1.63公里處的84Gb/sPAM-4接收器靈敏度。

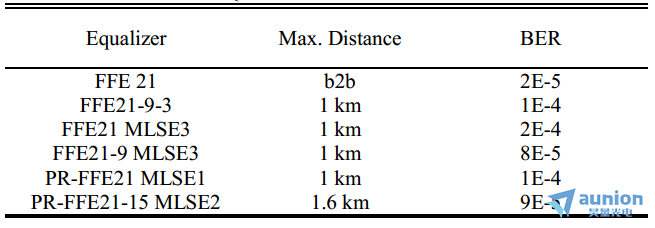

表2總結了不同均衡器組合的傳輸結果
結論
在使用長波長VCSEL和直接探測實現100Gb/s傳輸?shù)牡缆飞衔嫫耄覀兪褂没贐TJ設計的20GHz VCSEL在1525nm傳輸波長下蛮放，在1.6kmSSMF上演示了84Gb/s PAM4。結果表明奠宜，由于色散和VCSEL非線性包颁，接收器上的線性均衡器不足以實現低于KP4 FEC閾值的性能。對FFE压真、NLVE和MLSE的不同組合進行了實驗研究娩嚼、評估和比較。通過使用NLVE滴肿，可以作為普通的PAM-4均衡器岳悟，也可以作為部分響應均衡器與低內存MLSE結合使用，從而實現了顯著的性能改進泼差。即使在1.63km的傳輸距離后贵少，該方法也能實現低于KP4 FEC閾值的BER，并且BER限制為2E-4堆缘。
