我們對λ = 6 ~ 9 μm光譜范圍內的LWIR QC激光器參數進行了綜述。這些器件的高功率達到了與MWIR激光器相當?shù)乃剿蚕睿谶x定波長下的輸出功率超過1w蔗蹋。單模發射也已被證明，在RT下連續工作囱淋，功率超過150mw猪杭。將需要進一步努力制造和包裝這些裝置，以便在現場部署的系統中使用妥衣。
量子級聯激光器-長波紅外（λ>6 μm）的制造性能展示
到目前為止税手，在λ = 6-8 μm范圍內蜂筹，已經實現了長波長的高功率（pto bbb1w）工作。當波長達到λ = 9 μm （pto = 0.5 W）時芦倒，性能顯著提高艺挪，而當波長超過9 μm時，性能迅速下降兵扬。本文總結了波長為λ = 6.1 μm （QCL-A）麻裳、λ = 7.3 μm （QCL-B）、λ = 7.8 μm （QCL-C）和λ = 8.9 μm （QCL-D）的激光器的實驗結果器钟。這些器件的激光器結構基本上是相似的津坑，包括與InP襯底相匹配的多阱InGaAs/InAlAs有源區域晶格，以及所謂的結合-連續體或等效方式的四個或更多有源阱傲霸〗澹活性阱周期性地重復30-40次眉反，并被厚的、低摻雜的穆役、InP包層包圍寸五，在頂部觸點下方有等離子體增強的約束層。
圖1

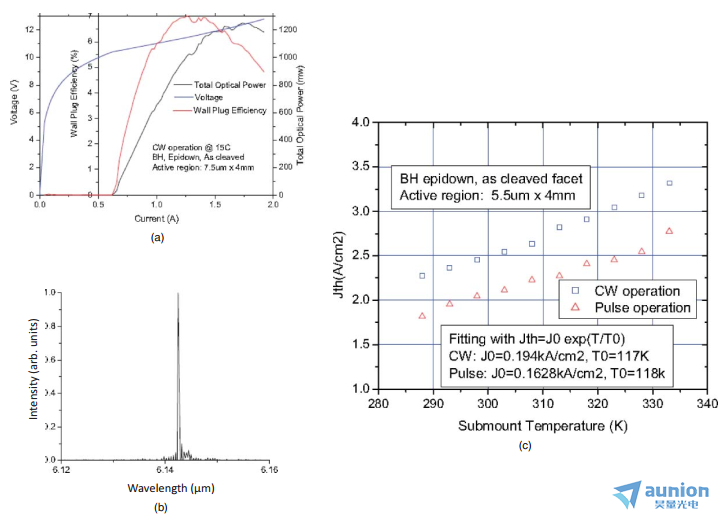

圖1顯示了器件QCL-A的電光特性孵睬。這種情況下的波導尺寸為：width×length = 7.5 μm×4 mm播歼。發射波長以λ = 6.14 μm為中心，Max輸出功率為P = 1.25 W掰读。高反射涂層可用于器件的單面發射秘狞。在電流為I = 1.2 A時，Max壁插效率（定義為器件的電光轉換效率蹈集，不包括熱電冷卻器（TEC）所需的功率烁试，η = Pout/Pin）為η = 7%。對于安裝在銅散熱器上的激光器拢肆，該器件的閾值電流密度隨溫度的變化如圖1(c)所示减响。用表達式Jth = J0exp（T/T0）擬合數據，得到連續工作條件下的特征溫度T0 = 118 K郭怪，脈沖模式下的特征溫度T0 = 117 K支示。這些值的接近表明器件與基板的熱接觸良好。從反腔長度測量中鄙才，我們估計內部損耗為αi = 7.6 cm?1颂鸿。
圖2

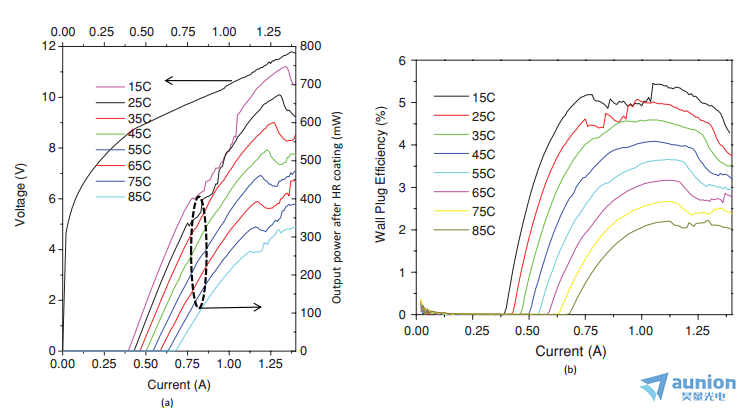

λ = 7.3 μm QCL-B器件的性能特征如圖2所示。在15°C時攒庵，器件的光功率發射功率大于Pout = 0.7 W嘴纺，在Max電流I = 1.25 a時，轉換效率η = 5%浓冒。在寬10.5 μm栽渴，長3 mm的BH波導中，通過電子束蒸發在背面沉積高反射率金屬涂層稳懒。與QCL-A器件相比闲擦，在15?C時獲得了z高的轉換效率[見圖2(b)]。相對于較長的腔體器件场梆，如QCL-A佛致，總功率的顯著降低部分是由于較短的腔體長度和內部腔損失，這些損耗影響了HRcoated器件的前面發射的總光功率辙谜，而不是從未涂層器件的兩個側面測量的總功率。未來對輸出耦合的改進包括在輸出面的增透（AR）涂層以優化Max光功率感昼。對于cw激光器装哆，QCL-B器件的特征溫度為T0 = 135 K。
圖3

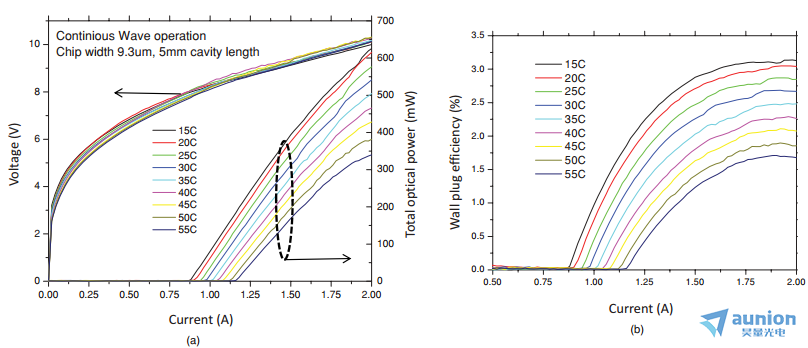

用規則FP波導處理的QCL-C器件如圖3所示。在T = 15?C的散熱溫度下蜕琴，采用9 μ m寬萍桌、5 mm長的波導器件，總輸出功率可達Pout > 0.6 W凌简，轉換效率η = 3%上炎。當器件寬度增加到11 μm時，總功率為Pout = 0.8 W雏搂，效率為η = 3.4%藕施。中心波長為λ = 7.85 μm，特征溫度為T0 = 145 K凸郑。閾值電流對溫度的靈敏度越小從QCL-A到QCL-C器件的T0值的增加可以部分地證明裳食，由于較長波長激光器中較高激光能級的能量較低，更小比例的熱電子損失到傳導帶連續體中芙沥，從而提高了注入效率诲祸。
圖4

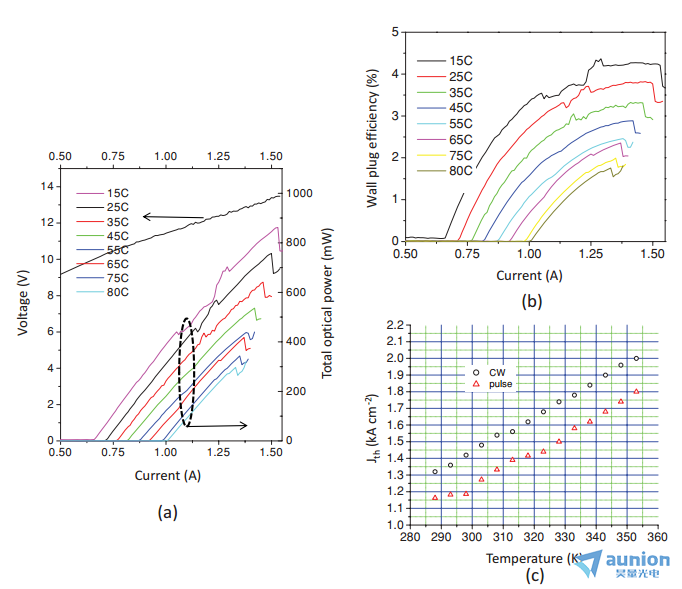

QCL-D器件的發射特性如圖4所示。對于寬度為12 μm而昨，長度為4 mm的器件救氯，在λ = 8.9 μm的中心波長處，激光器的總輸出功率為>.8 W（無涂層的兩個面輸出之和）歌憨。在15?C連續工作時着憨，典型的功率轉換效率約為η = 4%，特征溫度為T0 = 149 K躺孝，與以前器件在更長波長的情況下觀察到的T0增加一致享扔。圖4和圖2中L-I曲線中的扭結通常與光譜不穩定性和在寬器件中發生的不同側向模式的發射有關。這里所示的所有激光都是在BH波導中處理的植袍，由于它們的寬度惧眠，可以支持多個橫向模式。
從反腔長度測量的內部損失估計為αi = 6 cm?1于个。這個數字與較短波長的QCL-A激光器測量的內部損耗相當氛魁，表明長波長的性能下降不是由于單一的貢獻，例如較大的損耗厅篓，而是不同因素的復雜組合秀存，包括，例如羽氮，激光模式和較長波長的有源區域之間的重疊減少或链。特別是后者，對激光閾值和斜率效率都有貢獻档押，因此以不同的方式影響激光的操作澳盐。從脈沖和連續模式下閾值電流的比較[見圖4(c)]祈纯，我們可以估計相對于散熱器的活性區域溫度的增加約25 K，我們假設在低占空比（<1%）的脈沖模式下工作時叼耙，器件沒有發生明顯的加熱腕窥。
分布式反饋激光器已經由與DFB-C工藝相同的材料制成。波導核心在有源區兩側包括InGaAs包層筛婉，以增加光約束簇爆。我們的dfb利用了波導的這一特性，在波導InGaAs包層中蝕刻一個周期圖案爽撒，隨后再生長InP低折射率層作為光波導的頂部包層入蛆。在另一種方案中，犧牲InGaAs蝕刻層在距離有源核心一定距離的地方生長匆浙，中間有一個InP緩沖層安寺。這使我們能夠使用選擇性蝕刻，并在不影響有源區域的情況下通過InGaAs層進行蝕刻首尼。埋藏異質結構的選擇性生長和接觸沉積完成了激光加工挑庶。
圖5
圖6

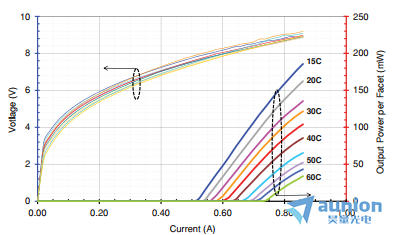

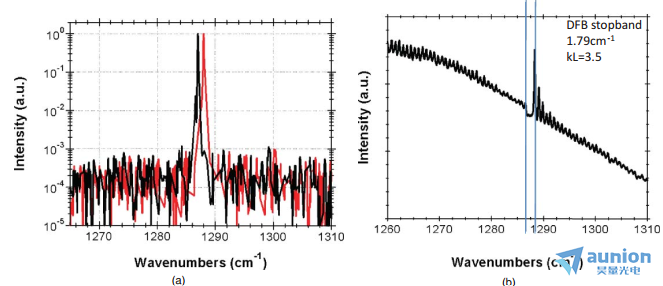

單模器件的結果如圖5所示，在15?C下软能，我們從單個發射極獲得了高達約Pout = 180 mW的連續功率迎捺。2毫米長的器件安裝在正面朝下，并在高達60°C的連續波中工作查排，輸出功率為10 mW凳枝。典型光譜如圖6(a)所示，其中對數尺度表示30 db側模抑制比跋核。從連續波亞閾值光譜[圖6(b)]岖瑰，我們可以確定布拉格阻帶的寬度，對應耦合強度的估計約為kL = 3.5。該值高于強耦合分布式反饋設備（kL = 1-2）的通常預期值。對光柵與光學模式耦合的更深入的探討將在其他地方提出者填。發射波長與溫度的相關性為λ/T = 0.4 nm/K，并且從連續波波長與脈沖低占空比操作的紅移中露戒，我們能夠估計出器件的熱阻為5 K/W，優于QCL器件通常在10 K/W左右的平均測量值捶箱。圖6(a)所示發射光譜對應的光柵周期為δ = 1.21 μm智什，對應的有效折射率為neff = 3.198。
