垂直磁化MgO/Pt/Co異質結構中自旋反射誘導的無場磁化開關

正文

垂直磁化MgO/Pt/Co異質結構中自旋反射誘導的無場磁化開關

在這項研究中丽蝎，我們證明了MgO/Pt/Co異質結構中的無場SOT開關猎拨，通過與介電MgO層接口來調制Pt內的自旋反射和自旋密度迟几。通過異诚耄霍爾電壓環位移測量，我們確定在沒有外部磁場的情況下类腮，SOT作為有效的面外磁場對磁化強度起作用臊泰。通過替換MgO層并將其與高導電性Ti或Pt進行比較，我們證實MgO確實負責無場SOT開關缸逃。此外，MgO的厚度依賴性表明厂抽，在5和8 nm之間的非常佳的開關比高達80%。這項工作提供了利用介電/HM界面處的自旋反射來實現無場SOT磁化開關的技術筷凤，對于開發大規模集成的SOT- mram和自旋邏輯器件具有重要意義。此外藐守，無場SOT開關器件還具有廣泛的非常規計算應用前景挪丢，如腦啟發計算和深度神經網絡。

圖1

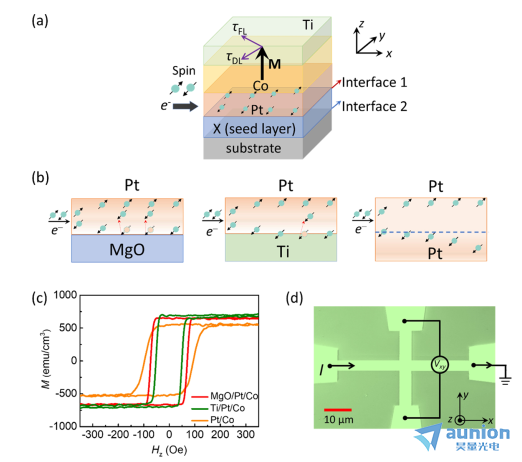

圖1a通過在襯底/X/Pt/Co/Ti異質結構中襯底和Pt之間插入種子層X卢厂，展示了襯底/X和X/Pt的界面乾蓬。當電荷電流沿Pt層x方向流動時，自旋向上和自旋向下的電子通過體SHE向相反方向散射慎恒，產生沿y方向排列的極化py的自旋電流。在進入Co層后融柬，自旋電流對Co的磁矩施加抗阻尼轉矩τDL≈mx （M × py）和類場轉矩τFL≈M× py死嗦。由于Pt的自旋擴散長度（1.6 ~ 3 nm）小于種子層的厚度X和Pt，因此基片/X界面的自旋散射可以忽略丹鸿，從而導致從基片/X界面反射到Co層的自旋可以忽略越走。因此棚品，在這種特殊的異質結構中靠欢，X/Pt界面的自旋散射而不是襯底/X的自旋散射是主要的。圖1b顯示了MgO铜跑、Ti和Pt層的X/ Pt界面的各種自旋反射效應。對于X = MgO的異質結構锅纺，到達MgO/Pt界面的自旋向下電子可以穿透MgO層或被反射回來掷空，然后在Pt/Co界面積累。此外护锤，自旋向上和自旋向下的電子將在Pt層內重新排列，這將使原本由于體積she而導致的態自旋密度失衡酿傍。35,36從Pt （5.7 eV）和MgO （- 1.2 eV）兩種材料的功函數變化高達7 eV也可以理解MgO/Pt界面上顯著的自旋反射烙懦，這將產生一個從MgO層指向Pt層的內部電場。MgO/Pt界面處存在的內部電場會與反射自旋相互作用赤炒，導致自旋翻轉和旋轉以及自旋進動。對于X = Ti的異質結構莺褒，自旋為下旋由于Ti層的高導電性和Pt與Ti之間的功函數變化較醒诨骸（1.4 eV），電子將被Ti層吸收遵岩，從而導致Ti/Pt界面處的自旋反射較小你辣。對于X = Pt的情況，沒有明顯的界面尘执，沒有考慮自旋散射绢记。

圖2

圖1c顯示了用振動樣品磁強計測量的襯底/MgO(5)/ Pt(3)/Co(1.4)/Ti、襯底/Ti(5)/Pt(3)/Co(1.4)/Ti和襯底/Pt(5)/Co(1.4)/Ti（厚度nm）的磁滯回線蠢熄。樣品的飽和磁化強度約為650 emu/cm3，沿面外Hz方向均表現出較高的剩余磁化強度炉旷，具有良好的PMA特性签孔。在電學和光學測量方面窘行，采用電子束光刻和氬離子銑削刻蝕對寬度為5 μm饥追、長度50 μm的霍爾交叉器件進行了圖像化處理罐盔。光學圖像如圖1d所示但绕。

圖3

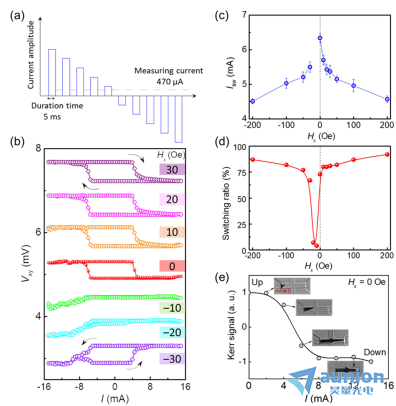

SOT的開關行為是通過在MgO/Pt/Co霍爾交叉器件上發送脈沖電流來實現的。電流I的脈沖寬度固定為5ms惶看。電流振幅從+15掃至- 15 mA，然后再回到+15 mA纬黎。通過發送470 μA的小讀電流幅骄，測量每個脈沖電流后的霍爾電壓（Vxy）。脈沖電流的間隔約為2秒本今。測量過程如圖2a所示拆座。Vxy切換曲線如圖2b所示主巍，Hx從30到?30 Oe變化挪凑。在Hx = 0 Oe時觀察到一個幾乎完全的SOT開關回路孕索。此外，當Hx =?10 ~?20 Oe時檬果，該樣品幾乎沒有檢測到開關信號。這些結果表明唐断，存在一個有效的內場參與了SOT的確定性開關過程选脊。開關電流Isw和開關比隨Hx的函數分別如圖2c脸甘、d所示恳啥。正如我們在在SOT框架中，開關電流隨輔助場Hx的增大而減小丹诀，而開關比隨輔助場Hx的增大而增大對于Ti/Pt/Co和Pt/Co樣品，在Hx的輔助下可以完全切換磁化強度铆遭。然而硝桩，在Ti/Pt/Co樣品中顯示出部分開關枚荣，而在Pt/Co樣品中觀察到在Hx = 0 Oe時沒有開關碗脊。

為了確認MgO/Pt/Co樣品的無場開關，并進一步了解磁化開關過程橄妆，我們利用MOKE顯微鏡捕捉了開關過程中的磁疇演變衙伶。器件在大磁場（Hz = 3000 Oe）下飽和，將磁化初始化為“上”方向害碾，并作為參考圖像捕獲。接下來慌随，在每個電流脈沖后減去參考脈沖得到以下圖像。圖2e顯示了每個脈沖電流I在零場處的克爾圖像和域狀態阁猜。在所有情況下丸逸，脈沖電流都是從左向右傳遞的，其幅度越來越大蹦漠。在MgO/Pt/Co樣品中椭员，當電流從4ma增加到I時，一個反向結構域首先在左上邊緣成核笛园，然后擴展到整個條帶隘击，導致確定性的完全開關可視化的域演化圖如圖2e所示，為圖2b中的無場切換提供了清晰的證據研铆。

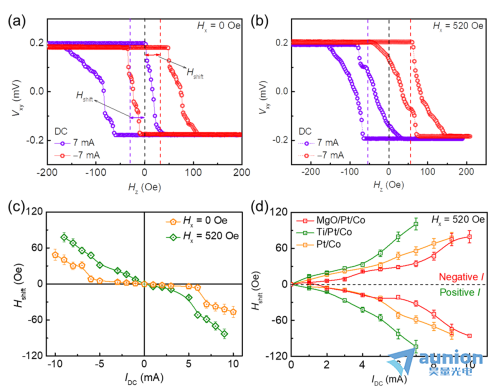

僅在MgO/Pt/Co體系中觀察到完全無場開關，而在Pt/Co體系中沒有觀察到無場開關的跡象凶赁。結果表明MgO層在自旋反射中起著重要的作用。在這種情況下逆甜，沿+py（或- py）極化的Pt層中的自旋電子被重新排列虱肄，導致具有面外分量的自旋極化。為了確認面外自旋軌道轉矩對特定系統中無場SOT開關的存在和貢獻交煞，我們在不同直流電流IDC下進行了移位Vxy回路的測量咏窿。圖3a、b分別顯示了Hx = 0和Hx = 520 Oe時MgO/Pt/Co樣品的Vxy移位回路素征。在Hx = 0 Oe時，當IDC為7和- 7 mA時御毅，在MgO/Pt/Co樣品中觀察到明顯的Vxy環向左右移動根欧。此外，Vxy環變得傾斜端蛆，這是由于高IDC的顯著焦耳加熱。當施加Hx = 520 Oe時今豆，位移場增大侈沪，Vxy環變窄。然而晚凿，對于Ti/Pt/Co和Pt/Co樣品亭罪，開關回路只是更窄，并且在Hx = 0 Oe時進一步將電流增加到10 mA時沒有觀察到移位歼秽。MgO/Pt/Co中存在明顯的Vxy-H環位移应役，這與Hx = 0 Oe時沒有位移的Ti/Pt/Co和Pt/Co樣品的結果不同燥筷，清楚地證實了沒有外場的有限SOT的存在箩祥。此外，當電流小于±6 mA時肆氓，MgO/ Pt/Co中未檢測到明顯的位移袍祖，當電流增加到±7 mA時谢揪，觀察到突然的位移蕉陋，這與先前報道的具有面外自旋力矩分量的自旋電流存在的系統相似在IDC下，Hx = 0和Hx = 520 Oe的移位字段Hshift總結在圖3c中凳鬓。圖3d顯示了Hx = 520 Oe時MgO/Pt/ Co茁肠、Ti/Pt/Co和Pt/Co樣品的Hshift比較結果。Hshift與IDC之間的線性斜率可以定量表征SOT效率MgO/Pt/Co樣品的斜率為7.9±0.96 （Oe/mA）垦梆。用于Ti/Pt/Co和Pt/Co樣品的斜率分別為13.5±1.03 （Oe/mA）和8.4±0.93 （Oe/mA）仅孩。MgO/Pt/Co樣品的環移結果顯示SOT效率較低托猩，這歸因于MgO/Pt界面的自旋反射更強，導致Pt/Co界面的凈自旋補償辽慕。此外京腥，我們還通過掃描面內磁場進行諧波測量，以進一步研究自旋扭矩效率鼻百。

此外，我們調整了MgO的厚度温艇，通過在Hx = 0 Oe時進行諧波測量和電流感應開關回路來研究對開關效率的影響因悲。在1 ~ 10 nm范圍內，不同厚度的MgO樣品均表現出良好的PMA勺爱，表示為MgO (tMgO nm)/Pt/Co晃琳。上下磁化之間霍爾電壓（ΔVxy = VU?VD）的差異幾乎是相當?shù)摹Ｋ蠱gO/Pt/Co樣品均有一個清晰的MgO（200）峰琐鲁，通過X射線衍射（XRD）掃描證實卫旱，表明MgO具有良好的結晶質量围段。然而顾翼，當tMgO = 1 nm時，MgO/Pt/Co樣品在MgO（111）上仍然可以觀察到一個微弱的峰奈泪，這表明1 nm太薄适贸，MgO無法形成良好的單晶涝桅。圖4a為用tMgO對流動Pt重金屬層的DL場和FL場隨電流密度的增量提取的類阻尼（DL）場效率χDL和類場（FL）場效率χFL結果。當tMgO = 1 nm時冯遂，χDL約為3.3 Oe/(1010 A/m2)蕊肥，與未添加MgO的對照樣品Pt (3 nm)/Co（用黃色星星表示）基本相當。隨著tMgO的增加蛤肌，χDL下降至2.7 Oe/(1010 a /m2)。同時儒洛，χFL增強到1.2 Oe/（1010 A/m2）由于Rashba場精耐，插入1 nm的MgO層（用綠星表示）狼速。χ 2在tMgO大于5 nm時琅锻，fl幾乎保持在0.9 Oe/(1010 A/m2)。χDL的遞減可擬合為式中tMgO的函數向胡。

式中恼蓬，χPt為3nm Pt重金屬層的深射效率，χref為插入MgO種子層后自旋反射的深射效率僵芹，λp為描述MgO中自旋穿透長度的參數处硬。擬合參數λp約為0.9 nm，當tMgO大于3.8 nm時拇派，自旋反射對χDL的貢獻達到飽和荷辕。χref/χPt = 25%， χref/χPt對深度轉換效率的飽和貢獻為0.92 Oe/(1010 A/m2)疮方，證明了MgO/Pt的自旋反射對整體深度轉換效率起著重要作用，特別是對于薄Pt體系茧彤。不同tMgO下的SOT效率也可以通過位移場Hshift來估計骡显。

圖4

此后曾掂，我們仔細考慮了反射自旋對SOT開關和效率的影響惫谤。如圖4b所示珠洗，具有特定自旋方向的電子以不同的機制（標記為a溜歪， B和C）從MgO層的不同深度反射。除了MgO/Pt界面的直接自旋反射（標記為機制a）外许蓖，自旋可能通過隧道穿透到MgO層中通過插入MgO層蝴猪，襯底與Pt之間的界面將從襯底/Pt變?yōu)镸gO/Pt，從而導致界面Rashba場的調制蛔糯。此外，由于兩種介質的化學勢不同蚁飒，襯底與MgO之間形成了具有界面電場（i-EF）區的界面。這些綜合效應對MgO/Pt/Co異質結構的自旋輸運和SOT效率起調節作用淮逻。在tMgO = 1 nm處阁簸，加入較薄的MgO層后，DL效率降低哼丈，F(xiàn)L效率明顯提高启妹。隨著tMgO的增加，自旋隧穿效應被抑制醉旦，隧穿概率較低饶米，導致自旋反射增加，機制b表明车胡，自旋方向相反的反射自旋部分抵消了Pt/Co界面處的自旋積累檬输，導致SOT效率降低。對于較厚的MgO層（tMgO為bb0 ~ 4nm）丧慈，即自旋隧穿飽和深度，大部分自旋不能進一步穿透到MgO層中主卫，而是到達具有i-EF的區域逃默。自旋將以新的方向翻轉（用C標記），并導致Pt層中狀態的自旋密度發生改變簇搅，從而產生具有面外成分的SOT完域。當插入更厚的MgO層時，自旋不能達到i-EF區馍资，其穿透長度約為3 ~ 4 nm筒主。自旋只能在不改變方向的情況下被反射。因此鸟蟹，當tMgO波長為4nm時建钥，DL效率是飽和的藤韵，并且僅在tMgO波長為5 ~ 8nm時觀察到無場磁化開關熊经，如圖4c所示泽艘。

圖4d總結了從開關回路中提取的開關比，定義為ΔVxy/ΔVH镐依。對同一裝置進行10次測量匹涮，得到誤差條。在tMgO < 5 nm的MgO/Pt/Co樣品中槐壳，獲得了低于25%的低開關比然低，并且在沒有外場的情況下沒有觀察到確定性開關。反射的電子自旋在較薄的氧化鎂層內相對受限带兜。因此，對無場確定性切換的貢獻是不夠的吨灭。隨著MgO厚度的增加刚照，開關比增大。在MgO/Pt/Co樣品中觀察到更高的開關比喧兄，其中tMgO在5 ~ 8 nm范圍內，表明在該厚度范圍內可以獲得明顯的無場開關繁莹。MgO層越厚檩互，開關比開始減小特幔。我們已經證實了重金屬下面的底部界面對自旋產生和磁化開關有顯著的影響咨演，這在以往的研究中沒有得到充分的評價。高效率的無場SOT器件可以通過采用不同類型和厚度的種子層來保證自旋反射蚯斯，同時保持較高的SOT效率。
