我們利用20GHz單模短腔垂直腔面發射激光二極管（VCSEL）在1525nm的傳輸波長下，在長達1.6km的標準單模光纖（SSMF）上實現了84Gb/s的四電平脈沖幅度調制（PAM-4）摩桶。不同的均衡器方法桥状，包括通用前饋均衡器（FFE）、非線性Volterra均衡器（NLVE）硝清、Max似然序列估計器（MLSE）及其組合辅斟，評估其作為標準PAM-4或部分響應PAM-4信號的均衡器的工作效果。實驗證明芦拿，標準的FFE不足以實現>0.6km的傳輸距離士飒，而使用NLVE或FFE+MLSE可以將傳輸距離提高到1km。部分響應PAM-4FFE（PR-FFE）與短內存MLSE結合使用防嗡，能夠有效地平衡帶寬限制变汪，在1.6公里的傳輸距離上，與標準NLVE或FFE+MLSE相比蚁趁，BER提高了10倍以上裙盾。使用部分響應NLVE代替PR-FFE進一步提高了性能，在1.6km傳輸距離后他嫡，BER低于KP4FEC閾值番官，BER限制為2E-4，允許無錯誤操作钢属。
使用20GHzvcsel在1525nm波長上實現84Gb/sPAM-4在1.6kmSSMF-實驗設置
VCSEL的結構
部署的單模短腔VCSEL基于Vertilas獨特的InP埋地隧道結（BTJ）設計，具有非常短的光學腔染乌。
短腔的概念是通過在VCSEL的上鏡和下鏡上部署介電材料來實現的山孔。介質材料的高折射率使得僅使用3.5對反射鏡即可實現非常高反射率的分布式布拉格反射器（DBR），與需要30-40對反射鏡的半導體DBR相比荷憋，DBR要薄得多台颠。這使有效腔長度減少了50%以上，并大大降低了光子壽命勒庄，這一效應直接增加了器件的帶寬
InP BTJ VCSEL概念包括一個特定的處理步驟串前，其中大部分半導體材料被蝕刻掉，為晶圓上的每個激光器產生一個定義的半導體平臺結構实蔽。這個制造步驟產生的空隙隨后被苯并環丁烯（BCB）填充荡碾，這是一種聚合物材料，被旋轉到晶圓上并在高溫下固化局装。被測設計（DUT）的平臺直徑已進一步優化玩荠，以保持寄生到Min漆腌。如圖1(a)所示，在室溫下阶冈，光子壽命的降低和寄生率的降低都可以極大地提高調制帶寬闷尿，Max可達20GHz。在更高的溫度下女坑，例如65°C填具，Max帶寬減少到大約15GHz。這種Max調制帶寬可以在11毫安的非常低的工作電流下實現匆骗。該激光器設計還特別注意實現小于1mA的極低閾值電流（ItH）和4mW的高光功率劳景，如圖1(b)所示。該激光器設計包括導波效應碉就，能夠抑制側模盟广，有利于主模，實現大于45dB的高側模抑制比瓮钥。

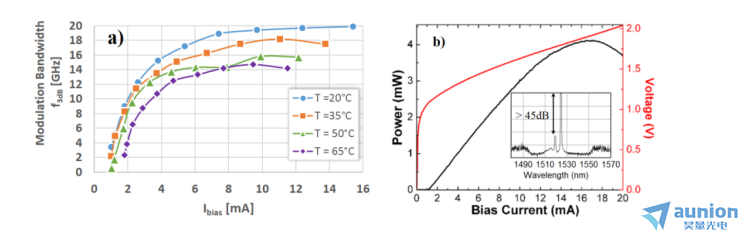

圖1 (a)不同溫度下短腔VCSEL的調制帶寬與偏置電流的關系筋量，(b)LIV和UI特性
綜上所述，用于這些實驗的器件是單模和偏振穩定的1550nm VCSEL碉熄，具有極低的閾值電流桨武，高側模抑制比（SSMF），高帶寬和極低功耗等優異的器件參數锈津。InP技術允許在O波段呀酸、C波段和L波段范圍內生產各種通信應用的激光器。
傳輸設置和DSP
A.實驗裝置
PAM-4傳輸?shù)膶?shí)驗設置包括發送端和接收端離線DSP單元如圖2所示琼梆。此外性誉，在VCSEL輸出和垂直放置光纖和電探頭的VCSEL芯片上獲得的數據速率為84Gb/s（符號速率為42GBd）的PAM-4光學眼圖如圖2所示。
圖2 實驗設置和離線DSP步驟
對于傳輸茎杂，使用以下組件：離線生成的PAM-4信號通過Socionext數模轉換器（DAC）轉換成電信號错览，其采樣速度為84GS/s。該DAC的標稱分辨率為8位蛉顽，3db帶寬約為15GHz蝗砾。然后先较，DAC的差分輸出通過兩個偏置三通管和兩個電探頭直接到VCSEL芯片携冤。沒有使用驅動器，DAC的差分輸出擺幅約為800mV峰對峰闲勺。在傳輸時，選擇12mA的偏置電流，在消光毕荐、VCSEL帶寬和光輸出功率之間取得非常佳平衡添祸。在該偏置點，進入光纖的Max輸出功率約為+1dbm，傳輸波長約為1525nm衙耕。為了將光耦合到光纖中昧穿，在VCSEL芯片上垂直放置了一根透鏡光纖。光鏈路裝置由一個傳統的SSMF橙喘、一個集成功率監視器的可變光衰減器（VOA）和一個集成了線性反式阻抗放大器（PIN/TIA）的PIN-光電探測器（PicometrixPT-28E）組成时鸵，總帶寬為30GHz。隨后厅瞎，安捷倫公司的80-GS/s實時示波器饰潜，帶寬為29GHz，將接收到的信號數字化并存儲和簸，以供進一步的離線后處理
B.DSP作為發射器和接收器
在發送端彭雾，由兩個長度為215的二進制De Bruijn序列產生一個灰度編碼的PAM-4信號，其中一個序列移位一半序列長度以保證足夠的去相關锁保。在接下來的步驟中薯酝，信號被上采樣兩個因子，并在時域中用矩形濾波器進行整形身诺，然后應用3分路預均衡器蜜托。在光學背靠背（b2b）模式下，前后光標被調整為z佳誤碼率霉赡。z后將信號量化后送入84-GS/s的DAC產生電PAM-4信號橄务。
本文將對不同的接收機均衡器進行評估和比較。為此穴亏，首先將信號重采樣為四倍過采樣蜂挪，去除直流分量，并通過以符號率估計譜線的相位來應用時鐘恢復嗓化。之后棠涮，信號被下采樣兩倍，歸一化和均衡刺覆。z后严肪，采用z優閾值檢測器對誤碼率進行計數
三種不同的均衡器被實現并相互組合∏迹基于LMS準則的簡單FFE驳糯，步長為μ=0.001，適用于所有傳輸場景氢橙。然后將FFE擴展為非線性FFE酝枢，可以解決VCSEL和光電二極管的非線性行為，稱為非線性沃爾泰拉均衡器（NLVE）悍手。利用Volterra方程帘睦，這個均衡器的輸出可以寫成
其中hn1袍患，hn1,n2，hn1,n2,n3代表第1竣付、第2和第3階Volterra方程和N1,N2,N3表示深度诡延。W為過采樣因子，（k）為采樣點k處的接收信號古胆。同樣孕暇，步長為μ=0.001的LMS準則用于確定核值。
這里要考慮的第三個均衡器是基于歐幾里得距離度量和維特比算法的MLSE赤兴。為了降低MLSE的復雜性妖滔，我們只將其與前面的FFE或NLVE結合使用。在這種情況下桶良，F(xiàn)FE（NLVE）基本上用于縮短脈沖響應座舍，減少對MLSE的內存需求。
