利用SiGeBiCMOS6分路前饋均衡器支持的直接調制1326nm短腔VCSEL怎虫，實現了15kmSSMF上50Gb/s大审、5kmSSMF上60Gb/s和64Gb/s背對背的無dsp實時NRZ傳輸座哩。
SSMF和64Gb/s背靠背與1.3umvcsel無DSP和實時NRZ傳輸50Gb/s超過15km-實驗裝置
作為云計算、搜索引擎和社交媒體等日益流行的互聯網應用的基礎漾狼，數據中心需要處理快速增長的信息量饥臂。這給數據中心內部和數據中心之間的鏈路帶來了巨大的壓力，促使業界和學術界開發400G及以上光鏈路的解決方案稽煤，以及當今經濟高效的多模VCSELs的后續技術囚戚。這些應用的光纖長度范圍從100米到2公里（數據中心內鏈路），至少10公里（數據中心間鏈路）匾二。雖然許多提出的解決方案依賴于III-V或硅光子學材料系統中實現的外部調制拳芙，但基于直接調制VCSELs的鏈路具有提供低功耗、低成本和低復雜性解決方案的潛力分飞。有報道稱短波多模VCSELs可以實現高達100Gb/s的比特率睹限。
然而，使用這些鏈路删窒，如果沒有廣泛的數字信號處理（DSP）肌索，很難以高于50Gb/s的速率達到超過200米特碳。這激發了人們對長波單模VCSELs的興趣。長波VCSELs以磷化銦（InP）為基材站宗，具有高帶寬益愈、極低功耗的特點夷家，并提供1.3μm（O波段）至1.55μm（C波段和L波段）的經濟高效的解決方案库快。在其它文章中報道了幾個C波段的VCSEL和鏈路钥顽，還有一個>20GHz帶寬VCSEL。然而闽铐，C波段中的傳輸受到標準單模光纖（SSMF）中的色散的限制奶浦，因此O波段VCSELs有望實現更高的比特率x距離產品。使用1325nm的VCSEL的直接調制鏈路被報道察迟，能夠在20km上使用NRZ達到28Gb/s耳高，在4.5km上達到40Gb/s泌枪。鏈路性能受到O波段VCSEL帶寬的限制秕岛，與C波段VCSEL相比，帶寬更少修壕。使用均衡或多電平調制技術（如4級脈沖幅度調制（PAM4））可以進一步提高基于VCSEL的鏈路的速度遏考。例如，還有依靠高速數模轉換器（DACs）青团、模數轉換器（ADCs）和DSP實現了15km SSMF上28G波段的PAM4傳輸咖楣，使用C波段VCSEL實現了1km SSMF上42G波段的傳輸。然而娃肿，對DACs料扰、ADCs和DSP的需求增加了收發器的成本、復雜性和功耗墅诡。
因此桐智，在這里，我們演示了一個相同O波段VCSEL的鏈路然磷，現在與傳輸側模擬6分路前饋均衡器（FFE）相結合刊驴，而不依賴于任何DSP。誤碼率（BER）是實時測量的（沒有任何離線處理）舅柜，沒有使用光學放大來克服鏈路丟失躲惰。
實驗裝置
本研究中使用的O波段VCSEL是由Vertilas公司開發的單模短腔VCSEL，基于InP埋地隧道結設計氮块，室溫下Max調制帶寬高達17GHz滔蝉。偏置電流和高速信號通過射頻微探頭和偏置T傳遞到VCSEL塔沃。光通過透鏡光纖探頭耦合到光纖中。在12mA的偏置電流下立肘，VCSEL發出1326.2nm的光名扛，光功率為4.7dbm。室溫下測得的PI和VI曲線如圖2所示融蹂。可以看到低閾值電流為2mA区拳，Max輸出功率為3.4mW意乓。在12mA（14mA）的偏置電流下，VCSEL消耗20.1mW（24.7mW）的電力笆凌。

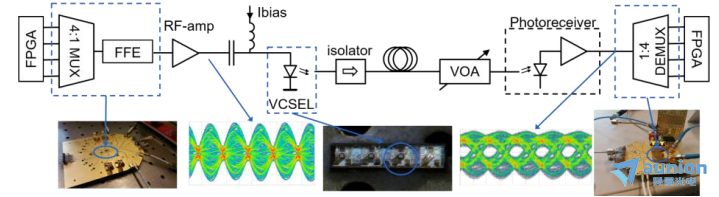

圖1 O波段光鏈路實驗設置（50Gb/s眼圖士葫，針對B2B通信優化的傳輸眼）
光鏈路和測量設置如圖1所示。在FPGA上生成4個27比特長的偽隨機比特流（PRBS）爪模，并通過適當?shù)难舆t復用成串行27比特的PRBS流屋灌。之后鞋喇，這個串行信號是使用模擬6抽頭FFE預均衡。多路復用和均衡都是在同一個發射器IC上實現的，連同一個能夠產生大約300mVpp單端信號的50Ω驅動器纽疟。該集成電路采用55nm的SiGe Bicmos工藝制造绞绒，功耗約0.85W愤炸。為了增加信號擺幅矾睦，采用寬帶放大器和衰減器組合枚冗，獲得14dB的寬帶放大（3dB帶寬為50GHz），單端信號擺幅約為1.35Vpp赁温。這個額外的增益級和偏置可以包括在未來的迭代的TXIC。放大后的信號用于直接調制VCSEL股囊，并使用偏置T施加稚疹。50Gb/s驅動信號經B2B通信優化后的眼動圖如圖1所示。補償鏈路中帶寬限制所需的超調可以清楚地看到怪嫌。在鏈路上增加了一個光隔離器其屏，以防止可能干擾直接調制激光的反向反射〈ū常可變光衰減器用于控制入射到光接收器上的光功率蛤袒。采用一種商用線性PIN差分光接收器（Discovery半導體公司DSC-R409-LW），帶寬為31GHz缴允，轉換增益為159V/W练般，用于捕獲光信號锈候。接收到的信號在能夠接收NRZ信號高達100Gb/s的定制RXIC中采樣。然后用芯片上的1:4解復用器對信號進行反序列化摄职。4個流中的一個被反饋到FPGA進行實時誤碼率測量获列，而不需要任何DSP或離線處理。RXIC采用130nm的SiGe BiCMOS技術制造迫悠，功耗約1.2W及皂，可用于高達100Gb/s NRZ的通信。

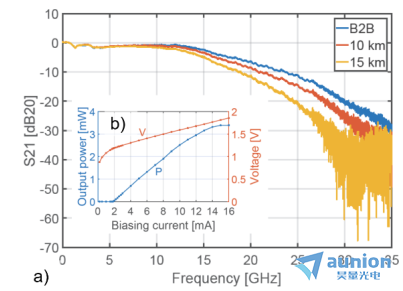

圖2 VCSEL偏置為12mA時验烧，SSMF上不同傳輸距離下光電鏈路s參數歸一化
