利用4級脈沖調幅技術，實驗證明了單路1.5μmVCSEL在光纖傳輸鏈路上的傳輸速率為100G/s
100Gb/s單vcsel數據傳輸鏈路
互聯網和云計算應用程序的快速增長促使數據中心將其鏈路從目前常用的10gb/s升級到100Gb/s以上扯俱，而在不久的將來，碳排放和房地產足跡幾乎沒有增加喇澡。這兩種相互抵消的需求導致對采用直接調制（DM）垂直腔面發射激光器（VCSELs）的短程光通信系統的更高數據容量的追求迅栅；由于具有高比特率、低驅動電壓和陣列集成能力等有吸引力的特性組合晴玖，這種激光類型正迅速成為互連應用的第1選擇激光源读存。
現有的100Gb/s短距離互連標準（100GE-SR10）規定使用10個波長，每個波長以10Gb/s的速度運行呕屎，而下一代標準（100GE-SR4）使用4個激光让簿，每個波長以25Gb/s的速度運行。將每個激光器的數據調制提高到100Gb/s秀睛，可以為a)將總鏈路容量提高到400Gb/s或b)減少100Gb/s鏈路的占用空間和復雜性鋪平道路尔当，因為它們可以用單個激光器操作。
在本文中蹂安，我們報告了使用單個VCSEL實現100Gbit/s速度傳輸?shù)哪芰Φ难芯空{(diào)查椭迎。我們通過采用4級脈沖幅度調制（4-PAM）在25Gbaud和偏振復用下對VCSEL進行直接調制，以實現單個VCSEL的總比特率為100Gb/s的鏈路田盈。實現了前向糾錯編碼畜号，有效比特率為86.5Gb/s。
實驗中無差錯傳輸采用
位FEC解碼缠黍。據筆者所知弄兜，這是單個VCSEL源報告的Max傳輸容量驰怎。
實驗裝置
圖1顯示了傳輸實驗的設置。將SHF12103A脈沖模式發生器（PPG）的兩個不相關的25gb/s子通道相加绢片，形成50gb/s的4-PAM信號焦履。用偽隨機二進制序列（PRBS）和兩種不同的前向糾錯（FEC）模式對鏈路進行了分析。PRBS序列的模式長度為211-1视卢。FEC碼的長度為1138489位踱卵，開銷為7%；長度為152881位据过，開銷為20%惋砂。我們在實驗中選擇縮短BCH（Bose-Chaudhuri-Hocquenghem）分量的產品代碼作為FEC代碼。
圖1 設置绳锅。脈沖模式發生器（PPG）西饵、光電探測器（PD）、可變光衰減器（VOA）鳞芙、低通濾波器（LPF）眷柔、功率計（PM）、單模光纖（SMF）原朝、偏振分束器（PBS）驯嘱。
子通道添加系統經過優化以減少反射，由一個10dB和一個3dB電衰減器以及一個6dB電合并器組成喳坠。為了利用VCSELI-P特性曲線的線性區域鞠评，利用SHF的一個高線性放大器將電信號放大到1Vpp。VCSEL的L-I-V曲線如圖2.a)所示壕鹉。使用的VCSEL是一種高速短腔VCSEL剃幌，發射波長1.55μm，調制帶寬為18GHz御板，溫度為20°C锥忿。帶有4PAM信號的調制VCSEL的頻譜如圖1所示。具體VCSEL特性的詳細描述可以在中找到怠肋。VCSEL的偏置設置為10mA以獲得非常佳的性能敬鬓。從VCSEL發出的光信號被發射到一個具有分支間光延遲的偏振復用系統中，以模擬100Gb/s不相關的正交偏振傳輸笙各。信號通過100米的標準單模光纖（SMF）傳輸钉答。在接收端，偏振分束器（PBS）將兩個偏振分離杈抢。每個偏振是由一個40GHz光電二極管獨立檢測数尿。采用Lecroy30ghz，80gsa/s的數字存儲示波器（DSO）存儲接收信號進行脫機解調惶楼。離線信號解調包括位同步和自適應決策閾值門控右蹦。

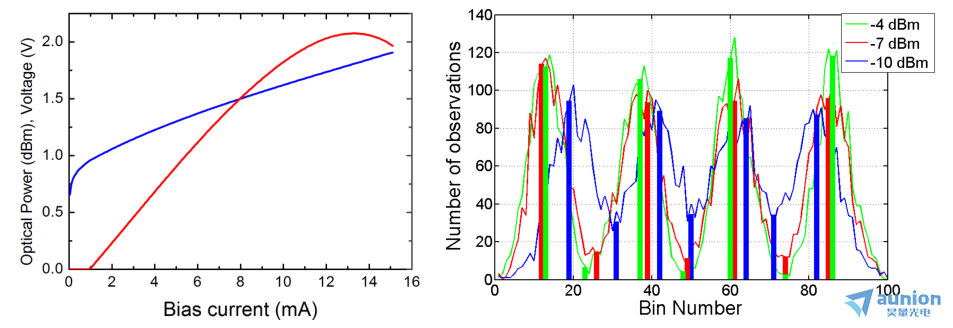

圖2 a)35℃時的LIV曲線诊杆；B)接收信號的非常佳的樣本直方圖
數字上采樣信號到過采樣10已被用于更好的解調。圖2.b）為不同接收功率下接收信號非常佳的采樣點的直方圖何陆。直方圖顯示5000位晨汹。每個接收功率的直方圖的Min點作為符號決策閾值。每個符號的z低有效位（LSB）和z高有效位（MSB）是兩個不相關的模式贷盲。解調后淘这，對接收到的LSB和MSB進行獨立的錯誤計數，將每個比特流與相應的模式進行比較巩剖。
圖3.a)為B2B配置下100m后的MSB誤碼率（BER）曲線铝穷。
圖3.b)為LSB的誤碼率曲線。我們可以在LSB中觀察到差的性能佳魔，因為它在符號上的錯誤概率更高曙聂。為了便于糾錯，我們使用了灰度映射吃引。

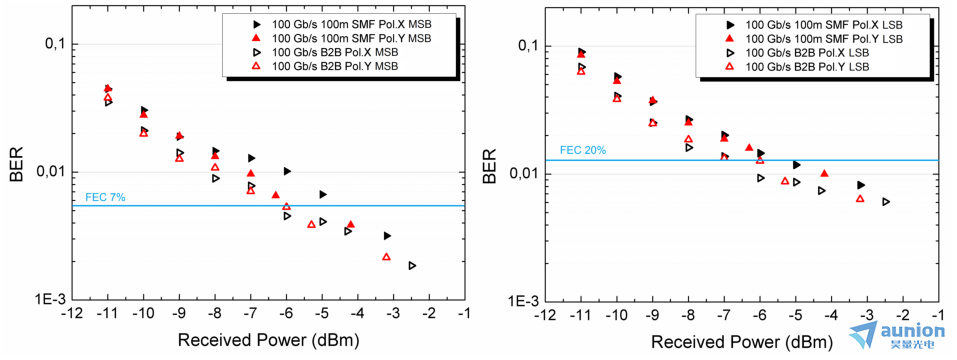

圖3 a)MSB在100mSSMF和B2B后100Gb/s的BER曲線
b)LSB在100mSSMF和B2B后100Gb/s的BER曲線
