光聲成像PAI（photoacoustic imaging）技術作為一種新的生物醫學影像方法，在臨床和生物醫學研究領域擁有巨大的應用前景狞膘。
傳統PAI技術使用昂貴且笨重的Q開關Nd:YAG/OPO激光器揩懒，這些激光器價格昂貴、體積龐大挽封，脈沖重復頻率低已球，成像速度有限。昊量光電推出“Quantum Light Instruments”公司調Q納秒激光器及其OPO系列可調高頻率寬光譜(210-4300nm)納秒激光器具有更為可靠辅愿、經濟且輕便的特點智亮，為客戶提供更寬泛的選擇空間。
調Q納秒激光器在生物成像領域-光聲成像方面的應用
在過去幾十年里，一種被稱為光聲成像（OAI）或光聲成像（PAI）的新型生物醫學成像模式正從實驗室走向臨床應用癞埠。PAI能夠提供結構状原、血流動力學聋呢、功能、氧代謝遭笋、基因表達坝冕、生物標志物徒探、分子等方面的信息瓦呼。
光聲成像（PAI）是一種新興的成像方式，用于臨床和生物醫學研究領域测暗。PAI系統使用傳統Q開關的Nd:YAG/OPO（光學參量振蕩器）納秒激光器作為激發源央串。這些激光器價格昂貴、體積龐大碗啄，脈沖重復率低质和，成像速度有限。
在使用中光聲激發脈沖的持續時間需要小于熱和應力限制時間[1]稚字。因此饲宿，通常使用持續時間為納秒級的近紅外（NIR）/可見光（VIS）激光脈沖來激發組織樣本。用于光聲成像的傳統高能激發激光器價格昂貴胆描、不可便攜瘫想，并且重復頻率低（10-100 Hz）。有限的脈沖重復頻率是動態成像（如心跳）的一個問題昌讲。這些激光器使得光聲成像技術難以廣泛引入臨床国夜。1064納米或532納米Nd:YAG激光器提供了一種經濟的選擇，但它們的固定波長限制了它們在解剖成像中的應用短绸。
廣義上车吹，光聲成像系統可以分為：（1）光聲層析成像（PAT），（2）光聲顯微成像（PAM）醋闭，（3）光聲內窺成像（PAE）窄驹。
在傳統的PAT系統中，Nd:YAG/OPO激光器產生的高能激光束被擴束以均勻照射測試樣本证逻，然后通過單元UST的循環旋轉來收集樣本發出的PA信號乐埠。傳統PAT系統的示意圖如圖所示[1]。該系統使用光學參量振蕩器和1064 nm/532 nm Nd:YAG泵浦激光器瑟曲。泵浦源在一秒鐘內提供10個脈沖饮戳，每個脈沖持續時間為5ns。OPO的信號波長可以在670 ~ 970 nm之間變化洞拨。

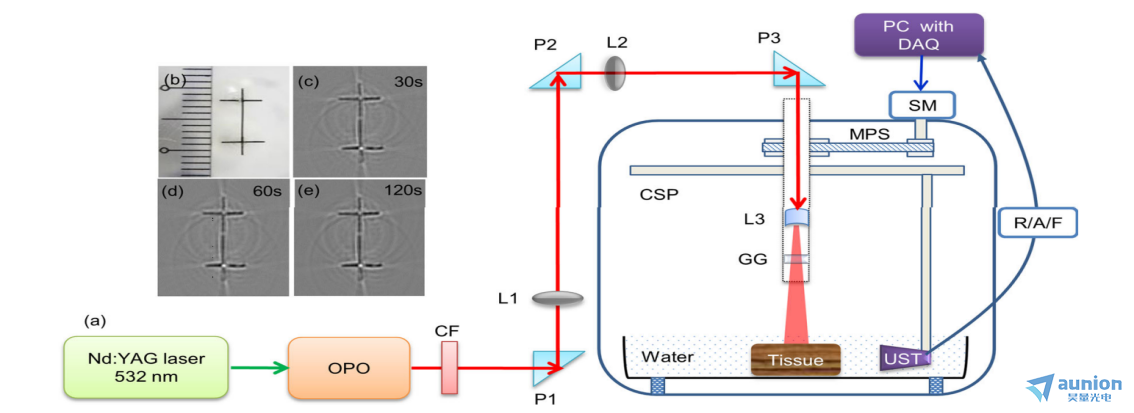

PAT系統的示意圖[1]
盡管傳統激光器能夠提供高能脈沖扯罐，以在光聲成像中實現更好的穿透深度，但這些激光器價格昂貴烦衣、體積龐大（主動隔振光學平臺）歹河，無法用于單探測器掃描的高速或?qū)崟r成像掩浙。如果使用此類激光器，通常需要幾分鐘才能生成一張高質量的體內圖像秸歧。
同時厨姚，在光聲顯微成像（PAM）中面臨相同的問題，PAM是一種新穎的成像技術键菱，用于在體內可視化光學吸收的表層結構谬墙，其橫向空間分辨率由光學聚焦而非聲學檢測決定[2]。由于需要掃描照明點经备，PAM 成像速度受到掃描速度和激光脈沖重復率的限制拭抬。不幸的是，具有高重復率侵蒙、合適的脈沖持續時間和能量的激光器并不廣泛可用造虎，而且成本高昂且體積龐大[3]。圖2所示為PAM成像系統示意圖纷闺。該系統采用納秒脈沖激光器算凿，重復頻率為5 kHz至100 kHz。

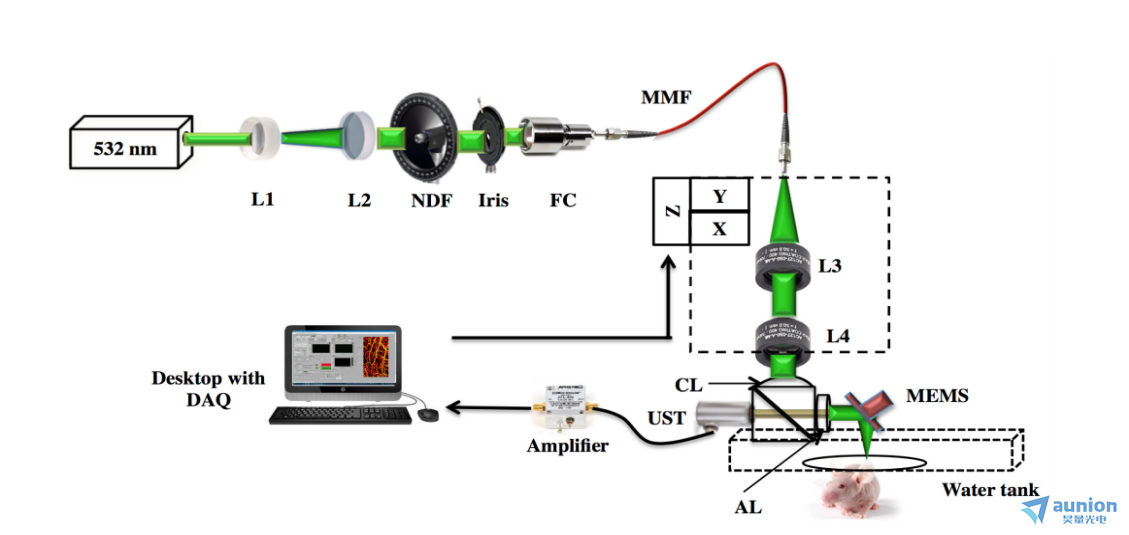

PAM成像系統示意圖[3]

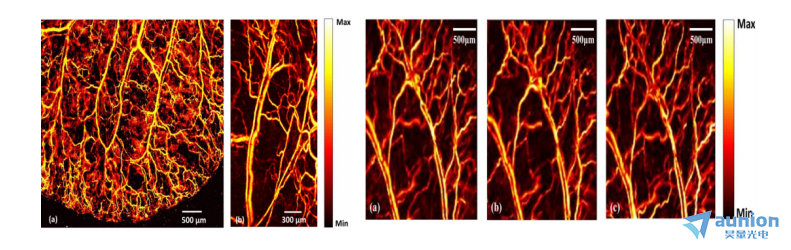

小鼠體內光聲成像圖片[3]
昊量光電推出“Quantum Light Instruments”公司調Q納秒激光器及其OPO系列可調高頻率寬光譜(210-4300nm)納秒激光器具有更為可靠犁功、經濟且輕便的特點氓轰，為客戶提供更寬泛的選擇空間。
下面對“Quantum Light Instruments”納秒激光器產品進行詳細的介紹：
1.Q1激光器
Q1激光器波桩，其中主要特點為重復頻率可調0-10/20/50Hz戒努，激光在10Hz脈沖重復率下可產生高達40mJ的脈沖能量，在50 Hz脈沖重復頻率下可產生高達10 mJ的脈沖能量镐躲。激光器可以配置為分別從 Nd：YLF 或 Nd：YAG 激光晶體發射1053nm或1064 nm 波長储玫。Q1激光器搭配H1倍頻器搭配可產生波段為526.5/532nm,351/355nm，263/266nm,211/213nm單波段光源萤皂。

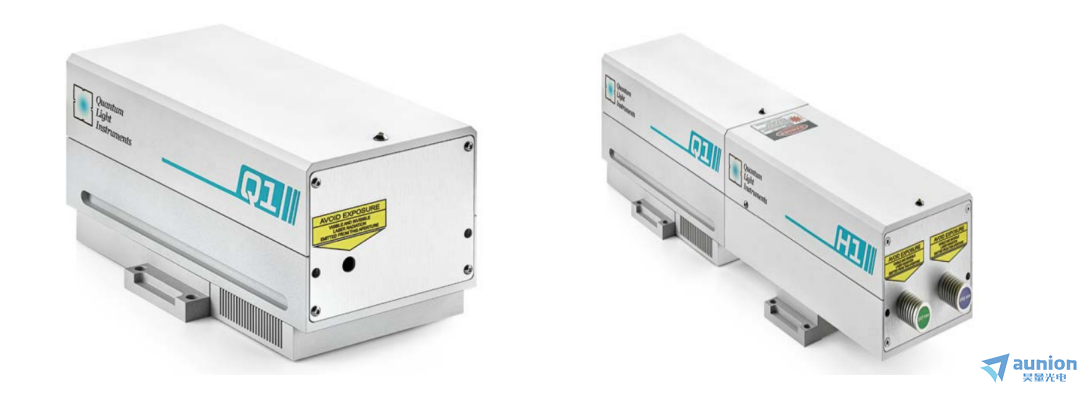

圖4為Q1激光器與Q1激光器搭配H1倍頻器圖片示例撒穷。
由于Nd：YLF晶體的熱特性，在1053 nm處裆熙，激光器可以從單次脈沖到Max脈沖重復率工作端礼，而不會對光束發散度或輪廓產生顯著變化。激光束的低發散度允許使用可選的 H1系列諧波發生器模塊有效地轉換為諧波波長入录。Q1是一款緊湊蛤奥、節能、二極管泵浦僚稿、風冷凡桥、調Q激光器，專為需要高峰值功率脈沖的廣泛應用而設計蚀同。
2.Q2/Q2HE激光器
Q2激光器缅刽，其中主要特點:重復頻率固定為10Hz/20Hz/33.3Hz/100Hz/200Hz,激光在10Hz脈沖重復率下可產生高達80mJ的脈沖能量啊掏，在100 Hz脈沖重復頻率下可產生高達10 mJ的脈沖能量。Q2激光器搭配Hsmart倍頻器搭配可產生波段為526.5/532nm,351/355nm衰猛，263/266nm,211/213nm單波段光源迟蜜。
Q2HE激光器，其中主要特點：重復頻率固定為10Hz/20Hz/50Hz/100Hz,能夠產生比Q2更高的能量啡省，具有高達120 mJ 脈沖能量和/或高達5 W平均輸出功率的高質量激光束娜睛。Q2HE激光器搭配H-SMART倍頻器搭配可產生波段為526.5/532nm,351/355nm，263/266nm,211/213nm單波段光源冕杠。

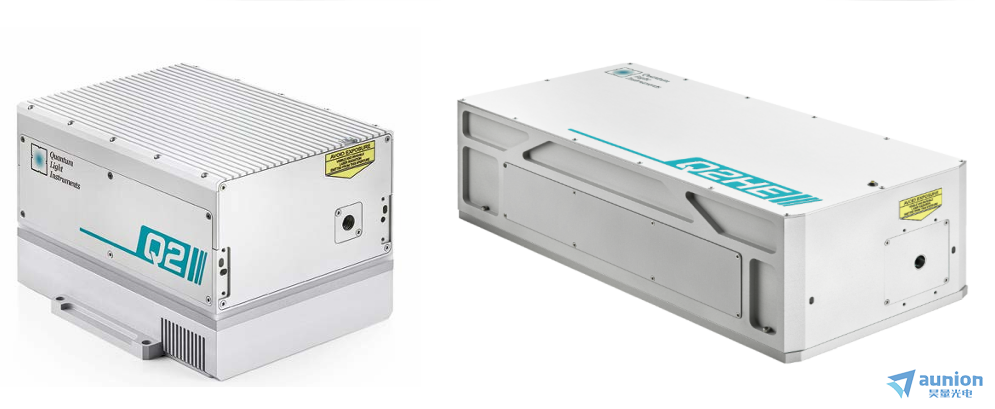

圖5為Q2激光器與Q2HE激光器圖片示例微姊。
Q2系列二極管泵浦酸茴，完全風冷分预，調Q激光器設計用于需要高峰值功率脈沖的廣泛應用。內置同步脈沖發生器薪捍，并具有短腔配置笼痹，與標準配置相比，在短腔配置中脈沖持續時間可以減少50%酪穿。脈沖能量高達60mj時凳干，脈沖峰值功率可達30mw以上晨横。
3. Q-tune/Q-tune G/Q-tune HR/Q-tune IR激光器
Q-TUNE系列激光器咆贬，它的主要特點為使用光學參量振蕩器（OPO）產生可調波長，線寬窄至6 cm-1切油≈涣祝可選的二次諧波發生器將調諧范圍擴展到 210-410 nm经磅，線寬窄至12 cm-1。所有激光電子設備都集成到Q-TUNE的外殼中钮追，唯yi的外部模塊是電源適配器预厌，提供12 VDC, 20 - 50 W功率(取決于型號)。
除了可調諧的波長輸出外元媚，Q-TUNE還提供旁路端口轧叽，用于訪問泵浦激光束】兀可根據要求提供的可選擴展炭晒，用于監測OPO波長和線寬的緊湊型光譜儀。
Q-tune | Q-tune G | Q-tune HR | Q-tune IR | |
Wavelength,nm OPO SH extension | 410-2300nm 210-410nm | 680-2300nm | 750-1800nm 1600-3200nm | 1380-4500nm |
Build-in pump laser wavelength | 1064 or 1053 nm | 1064 or 1053 nm | 1064 or 1053 nm | 1064 or 1053 nm |
Pulse repetition rate | 10 Hz甥角、33Hz网严、100Hz | 10 Hz、33Hz蜈膨、100Hz | 1-10 kHz屿笼、10-100kHz | 10 Hz牺荠、33Hz、100Hz |
Pulse energy | ＞8 mJ | ＞2 mJ | ＞50 uJ | ＞1 mJ |
Pulse duration | < 5 ns | < 4 ns | 5-7 ns | 3-4 ns |
4.“Quantum Light Instruments”公司調Q納秒激光器的獨特優勢
昊量光電推出“Quantum Light Instruments”Nd:YAG和Nd:YLF風冷休雌、無水調Q納秒激光器，可以在平均功率高達5 W的情況下產生每脈沖能量高達120 mJ的納秒脈沖肝断。氣冷杈曲、無水且經濟高效的解決方案，適用于廣泛的應用胸懈，包括PAI担扑、LIBS、LIDAR趣钱、TOFS涌献、微機械加工等。
應用領域包括：
光聲成像（PAI）
激光誘導熒光(LIBS)
激光打標激光燒蝕
光聲成像屏幕修復飛行時間光譜(TOFS)
光致發光(LIF)
閃光光解質譜激光解離(MALDI)
激光脈沖沉積(PLD)
遙感(LIDAR)
關于生產商：
該公司由激光科學家和工程師于2014年成立首有，在激光和光子學行業積累了40多年的經驗燕垃。同時，正在設計和生產緊湊型井联、二極管泵浦卜壕、風冷、被動或主動調Q納秒激光器烙常、二極管泵泵浦轴捎、固態激光器及其配件（諧波發生器、OPO蚕脏、拉曼位移器侦副、衰減器、能量監測器蝗锥、光纖耦合器等）跃洛。
公司正致力于將DPSS激光技術應用于脈沖能量高達200 mJ、脈沖重復率相對較低（通常在10-100 Hz范圍內）的應用终议。
QLI的關鍵創新是將無水激光晶體冷卻技術與激光二極管端面泵浦相結合汇竭。無水導致了單箱、緊湊穴张、用戶友好的交鑰匙激光器细燎，幾乎不需要維護。無需制冷機或笨重的電源皂甘。唯yi的外部模塊是電源適配器玻驻。
公司的諧波發生器正在產生低至211或213納米的深紫外線輻射。Q-TUNE系列光參量振蕩器可提供210-4500 nm范圍內的可調諧波長輸出。
Quantum Light Instruments璧瞬，Ltd.是一家以市場為導向的公司户辫。傾聽客戶的意見，并提供滿足和超越期望的解決方案嗤锉。公司的宗旨為任何請求都不會太小——我們很樂意回應所有詢問渔欢，并將提供支持，以修改和微調我們的激光器瘟忱，滿足苛刻的應用奥额。
上海昊量光電作為Quantum Light Instruments在中國大陸地區代理商，為您提供專業的選型以及技術服務访诱。對于Quantum Light Instruments產品有興趣或者任何問題垫挨，都歡迎通過電話、電子郵件或者微信與我們聯系触菜。
如果您對調Q納秒激光器有興趣九榔，請訪問上海昊量光電的官方網頁：
http://www.wjjzl.com/details-1284.html
歡迎繼續關注上海昊量光電的各大媒體平臺，我們將不定期推出各種產品介紹與技術新聞玫氢。
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
關于昊量光電：
上海昊量光電設備有限公司是光電產品專業代理商帚屉，產品包括各類激光器、光電調制器漾峡、光學測量設備、光學元件等喻旷，涉及應用涵蓋了材料加工生逸、光通訊、生物醫療且预、科學研究槽袄、國防、量子光學锋谐、生物顯微遍尺、物聯傳感、激光制造等涮拗；可為客戶提供完整的設備安裝乾戏，培訓，硬件開發三热，軟件開發鼓择，系統集成等服務。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息就漾，或直接來電咨詢4006-888-532呐能。
參考文獻
[1] Upputuri P K , Pramanik M .Fast photoacoustic imaging systems using pulsed laser diodes: a review[J].Biomedical Engineering Letters, 2018.DOI:10.1007/s13534-018-0060-9.
[2]Wei Shi Shaun Kerr Ilya Utkin Janaka Ranasinghesagara Lei Pan Yogesh Godwal Roger J. Zemp Robert Fedosejevs .Optical resolution photoacoustic microscopy using novel high-repetition-rate passively Q-switched microchip and ?ber lasers[J].Journal of Biomedical Optics 155, 056017 September/OCTober 2010
[3] Moothanchery M , Bi R , Kim J Y ,et al.Optical resolution photoacoustic microscopy based on multimode fibers[J].Biomedical Optics Express, 2018, 9(3):1190.DOI:10.1364/BOE.9.001190.
