當光打在某些物質上時阵幸，電子會吸收光子能量然后脫離正電荷的束縛飛出，這種現象被稱之為光電效應芽世，所逸出電子形成的電流被稱為
光電流挚赊，即光生電。
當光打在某些物質上時，電子會吸收光子能量然后脫離正電荷的束縛飛出旺矾，這種現象被稱之為光電效應蔑鹦，所逸出電子形成的電流被稱為
光電流，即光生電箕宙。
Mapping是一種顯微成像技術嚎朽，一般用于研究物質的微結構組成，最早應用Mapping的是顯微光譜成像柬帕，用于研究樣品微結構上的光
譜哟忍，從而掌握樣品的結構組成與物質組分狡门。將激光通過無限遠物鏡聚焦到樣品表面，由于激光經過物鏡聚焦之后光斑直徑可以達到僅有
幾個微米大小锅很，而只有激光照射的位置才會激發相應的光譜信息其馏，因此可以通過共聚焦技術以及探測器采集并分析所激發的光譜，從而
確定激光所照射位置的物質組分粗蔚。然后通過掃描振鏡控制激光聚焦光斑在樣品表面進行移動尝偎，采集樣品被掃描區域各個位置的光譜信
息，從而為該樣品被掃描區域構建出一張完整的光譜信息圖鹏控，此即為顯微光譜成像。
光電流成像（photocurrent Mapping）是一種將顯微掃描成像技術應用于光電流檢測的技術肤寝，類似于顯微光譜成像当辐，可以檢測樣品微
觀區域中光電流強度的分布，為樣品被掃描區域構建出完整的光電流強度信息圖鲤看，主要用于分析材料的分布缘揪、構成與組分。我司代理的
XperRam Photocurrent光電測試系統在40倍物鏡下可以達到200微米*200微米的掃描范圍义桂。

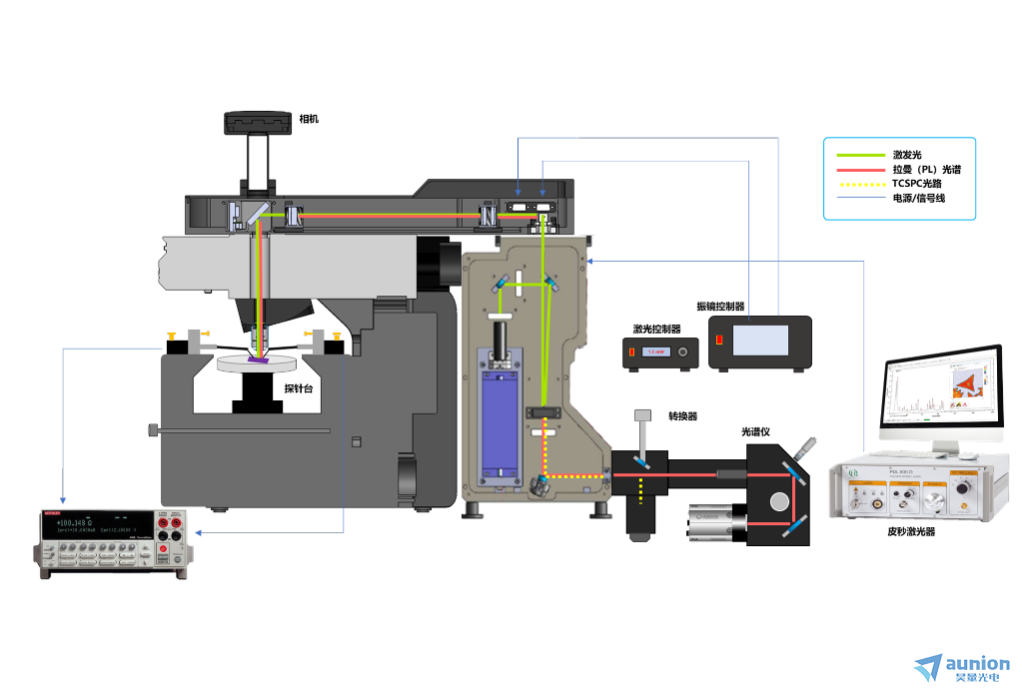

如上圖所示找筝，為我司代理的XperRam Photocurrent光電測試系統光路圖，綠色線條為激光光路慷吊。激光通過反射鏡袖裕、濾波片、振鏡溉瓶、擴
束系統急鳄、反射鏡、顯微物鏡后聚焦在樣品表面堰酿，樣品在激光照射下產生光電流疾宏，電流值通過探針被數字源表讀出并被軟件記錄。而掃描
控制器scanner會控制振鏡在X和Y方向偏轉從而實現聚焦光斑在樣品表面進行X和Y方向的高速掃描触创，從而樣品被掃描區域的每個位置
的光電流信息得以被探測并記錄坎藐，最終實現光電流成像。
