原理介紹
當光束落在探測器表面的時候横媚，能夠?qū)⒐獍叩奈恢棉D(zhuǎn)換為電信號。如下圖所示月趟，一個二維的PSD會產生四個電流灯蝴，當以PSD的中心作為
原點時，電流與其位置成一定的關系孝宗。
其中L表示PSD的尺寸穷躁，x表示光斑的位置。根據上述公式可以得到x方向上的位置坐標因妇。同理也可以得到y(tǒng)方向上的坐標问潭。
數據采集卡
以德國TEM公司的PSD為例婚被，表面直徑達到4~10mm之間狡忙，分辨率小于1um，因此需要采集卡的分辨率達到4000~10000之間址芯，輸出
電壓為-10V到10V之間去枷，內含兩個PSD，需要通道數為8個。TEM公司提供的數據采集卡淑廊，頻率大概在幾十Hz逗余，如果需要更高頻率的
采集速度，可以額外購買采集卡季惩。對于采集卡的要求時輸入范圍為正負10V之間录粱，最好時16bit的ADC，為同步采集画拾，速度依據需要來
選擇啥繁，通道數至少為8個。
這次我們選擇的是一塊國產數據采集卡青抛，通過USB傳輸數據旗闽，采樣率可以時250KSa/s/ch婿滓，同步采集，每個通道都能達到每秒采集
250K個數據的速度馏艾，8單端輸入举瑰。另一種是異步采集的方式捣辆，每次采集只有一個通道在工作，所以采集的數據首先不是同一時間的此迅，其
次每個通道的速度等于最夠采集速度除以通道數目汽畴。
這款采集卡提供軟件和開發包，軟件運行時總是反應非常緩慢忍些，但是在運行開發包中的例子，可以很流暢佑吝。
1.采集卡采集數據時坐昙，首先將數據放入設備的緩存中，大小為2M芋忿，然后通過電腦去讀取數據，電腦每次讀取一定數量的數據戈钢，緩存中可能還會剩余部分?jǐn)?shù)據痹仙，剩余的部分可以在下次讀取的過程中獲得，不會丟失數據殉了。
2. 其次开仰，假設電腦需要讀取每個通道的100個數據，采集卡返回的格式是第一通道返回100個，然后是第二通道返回100個众弓，依次類推
的形式恩溅。
3. 最后，如果想要讓采集卡顯示的速度和示波器一樣反應靈敏谓娃，可以適當?shù)男薷牟杉俣群兔看坞娔X獲取數據的個數脚乡，每次采集的時
間位置在幾十個ms的級別。
如何采集TEM公司的PSD信號
TEM提供的PSD中奶稠，放置了兩塊PSD，第一塊直徑10mm捡遍，用于探測激光的位置锌订。第二塊前放置了一個透鏡，光束聚焦后在PSD上辆飘，用
于測量光束的方向。每塊PSD有四路信號污秆，共8路劈猪。

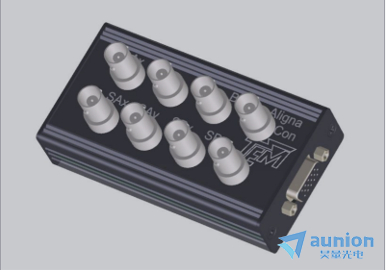

TEM將八個信號，轉化為給中其他接口良拼，例如通過ADC轉化后战得，經過RS232或者SPI等方式將數據傳送到電腦，上述的電路板是將信號
轉接為8個BNC接口庸推。上方四個接口表示信號差，下方接口表示信號和贬媒，兩個信號相除才是對應的正確的位置關系聋亡。
如果想要采集更快的速度，可以通過這塊轉接板际乘，然后額外配一個數據采集卡坡倔，自行將數據采集到電腦中。
