Moku-采樣定理
信號數字化是信號處理的重要步驟，他將模擬信號變成離散的數字信號仗哨，并由數字電路處理形庭，例如CPU、專用集成電路ASIC厌漂，可編程門陣列FPGA等等萨醒。為了信號的保真，根據Niquist-Shannon采用定律苇倡，采樣頻率至少是信號的兩倍富纸。如果不能滿足這個條件將造成信號失真。這篇文章介紹信號混疊旨椒，以及Moku設備抗混疊的方法晓褪。
介紹
數字信號處理設備相對與模擬設備，擁有很好的靈活性综慎。對于數字信號處理設備涣仿，信號通過ADC從時域轉換為數字信號。一旦被轉換為時間離散二進制數字寥粹，數字邏輯電路就可以處理信號变过，例如CPU和FPGA等等埃元。許多情況下，數字信號處理芯片可以很容易的通過程序反復修改編程媚狰。在另一方面岛杀，如果模擬信號處理的設備，修改一小部分功能可能需要重新設計電路崭孤。
Moko平臺配備了一個高性能的Xilinx FPGA芯片类嗤。Moko平臺現在支持14種不同功能，例如示波器辨宠、波形發生器遗锣、頻譜分析、PID控制等等嗤形。因此Moku為電子工程師提供了多樣靈活的設備精偿。
當從模擬信號轉換為數字信號的時候，不可能毫無損失赋兵，有幾個因素需要考慮笔咽，以保真信號的真實性。這篇文章我們將討論Nyquist-Shannon采樣定理霹期。他描述了采樣頻率至少為原始信號頻率的兩倍叶组。如果不滿足這種情況，將造成混疊重新和信號失真历造∷κ考慮到一個固定頻率，ADC 只能對低于其采樣頻率 ? 的信號進行采樣而不會產生混疊。在本應用說明中，我們將使用一些圖表來演示這種效果劈彪，并進行實驗以顯示采樣率不足引起的混疊效應。稍后达吞，我們將討論 Moku 設備為大大限度地減少混疊影響而采取的措施。
使用圖形介紹采用理論

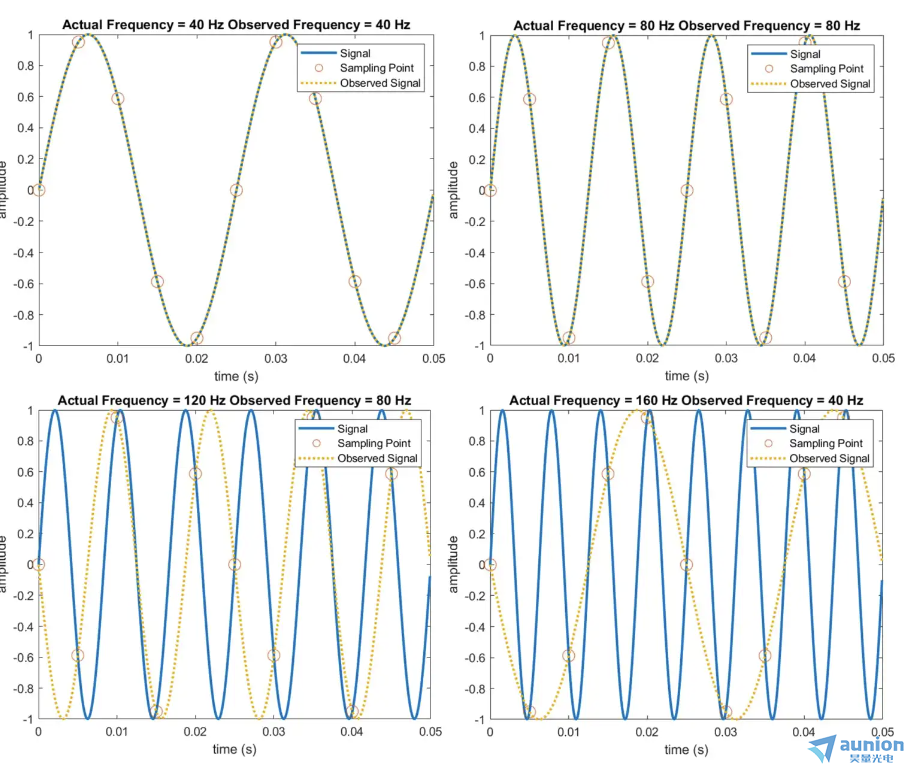

為了顯示混疊的影響荒典，我們使用 MATLAB 模擬了一個采樣率為 200 Sa/s 的系統酪劫。根據采樣定理，該系統在沒有混疊偽影的情況下能夠數字化的max頻率為 <100 Hz寺董。在圖 2 中覆糟，以 200 Sa/s 的速率對 40、80遮咖、120 和 160 Hz 的正弦信號進行采樣滩字。藍色實線表示真實的底層信號。橙色點表示采樣點。橙色虛線表示基于（ min頻率）純正弦輸入假設的采樣點重建信號麦箍。我們可以看到漓藕，系統能夠重建具有 40 和 80 Hz 輸入的信號。但是挟裂，120 和 160 Hz 的信號分別被錯誤地感知為 80 Hz 和 40 Hz享钞。換句話說，僅基于采樣點诀蓉，系統無法區分 80 Hz 的輸入信號和 120 Hz 的輸入信號栗竖。這種由于采樣率不足而將較高頻率的信號錯誤地識別為較低頻率信號的現象稱為混疊。有關混疊的詳細頻域描述渠啤，參考章節2
Matlab模擬信號采樣速率200Sa/s狐肢，真實信號分別為40Hz（a），80Hz（b）沥曹，120Hz（c）份名，160Hz（d）
實驗證明

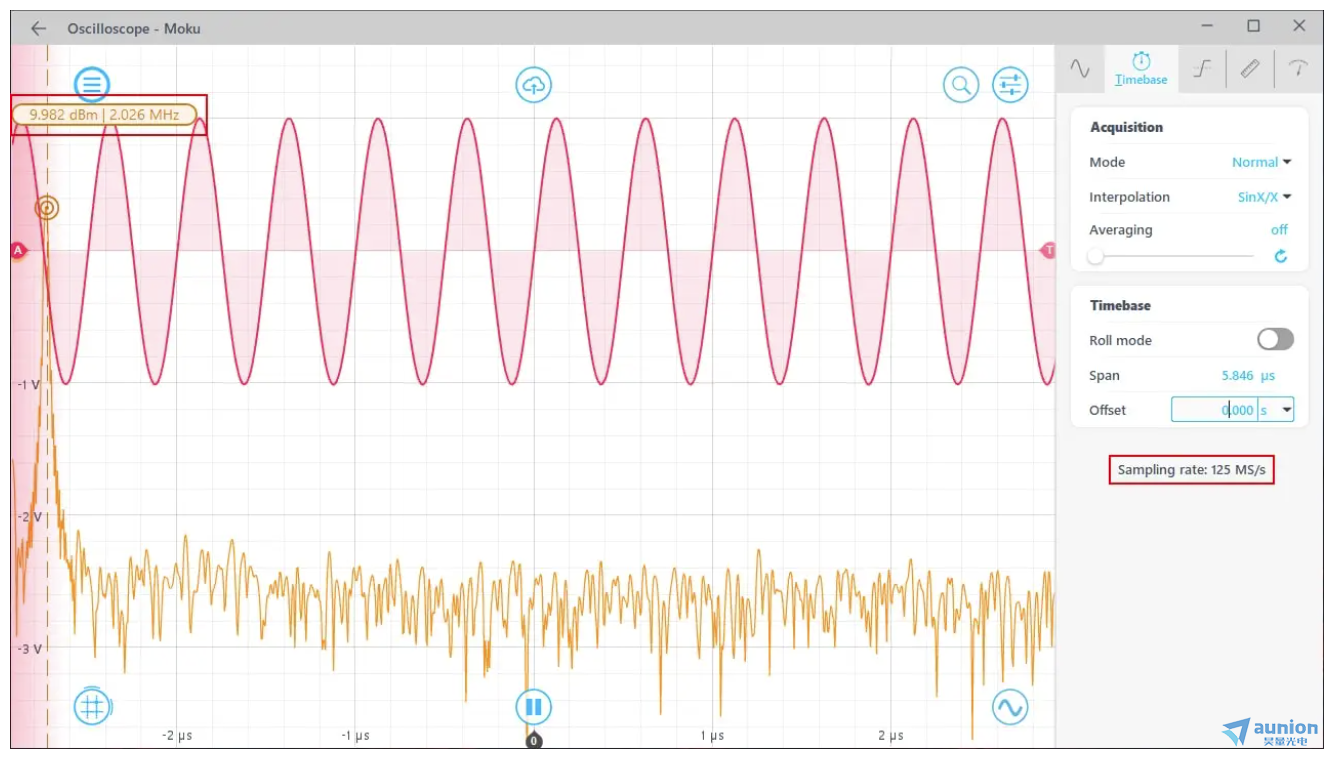

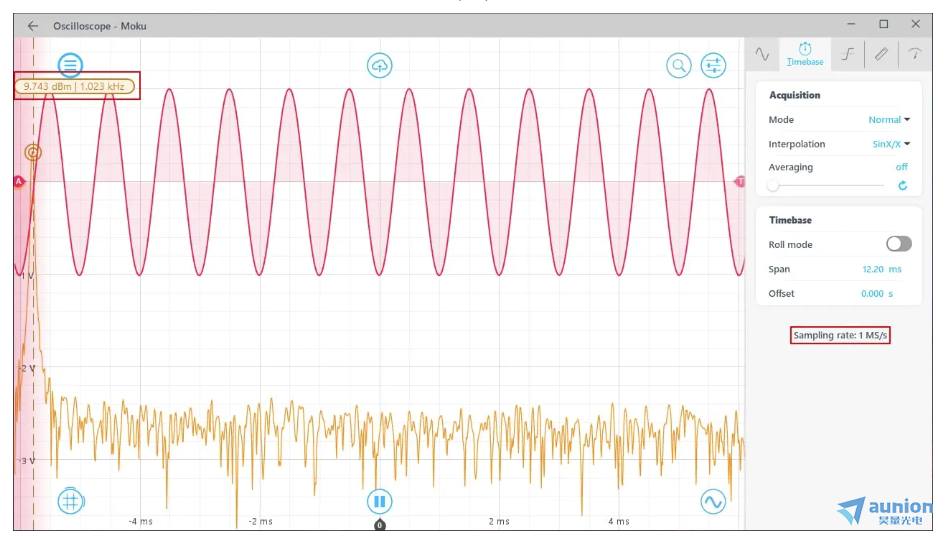

在這個實驗中，我們使用 Moku:Go 的示波器以兩個不同的采樣率（1 MSa/s 和 125 MSa/s）捕獲 2.001 MHz（2 MHz + 1 kHz）信號妓美。示波器設置為在“正常模式”下捕獲信號同窘。這將禁用 Moku:Go 上的數字抗混疊測量。數學通道設置為在輸入 1 上執行 FFT部脚。下面顯示了 1 MSa/s（圖 2a）和 125 MSa/s（圖 2b）捕獲的屏幕截圖。在 1 MSa/s 下裤纹，信號被錯誤地識別為 ~1 kHz 信號委刘。正確的波形在 ~125 MSa/s 時恢復。由于 FFT 的分辨率鹰椒，顯示的頻率略高于 2.001 MHz锡移。
Moko抗混疊測量
模擬低通濾波器

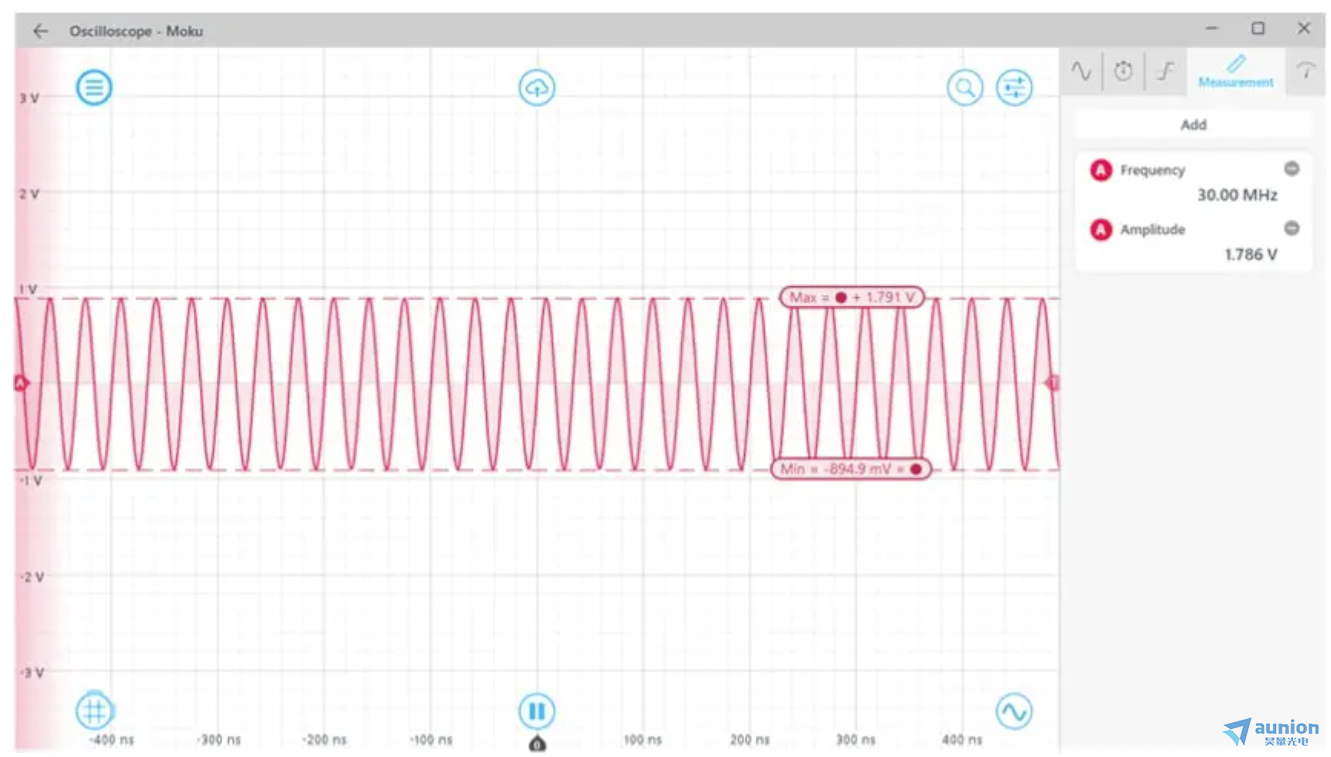

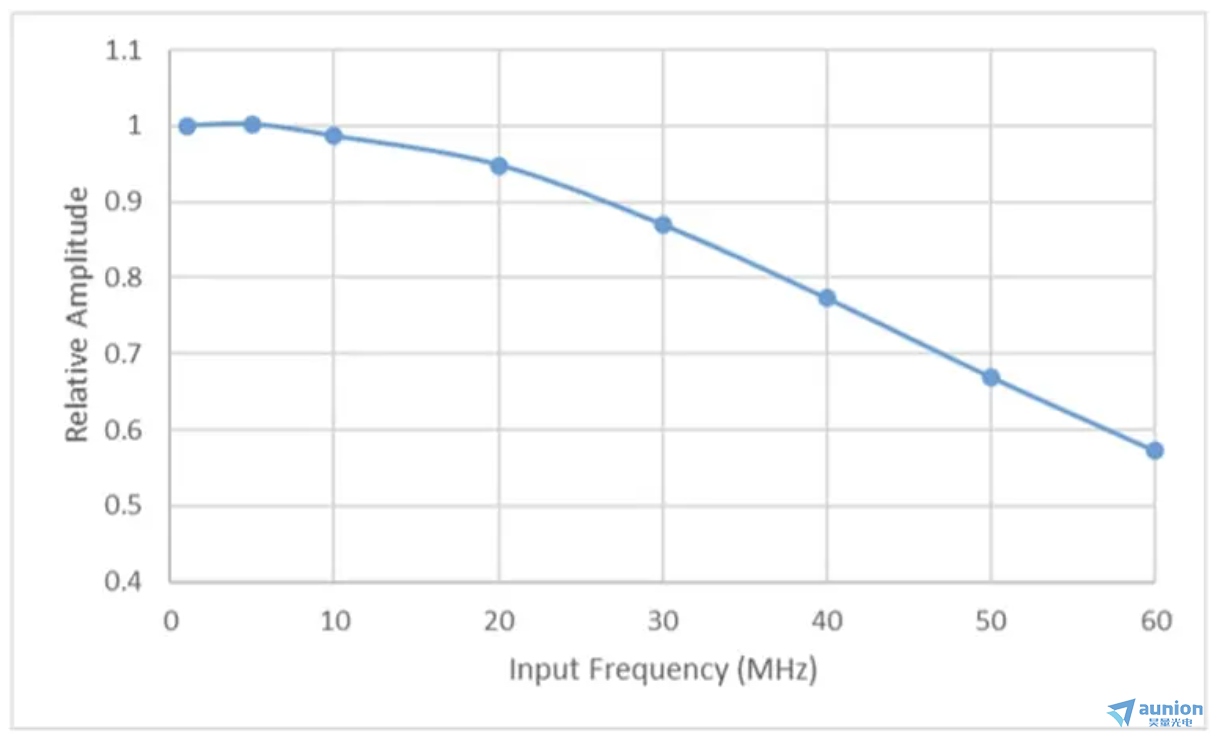

防止數字系統混疊偽影的常用方法是在 ADC 之前放置一個模擬低通濾波器。濾波器會衰減超出奈奎斯特頻率的頻率分量漆际，從而減輕混疊淆珊。Moku:Lab 的 ADC 采樣率為 500 MSa/s。200 MHz 低通濾波器用作抗混疊濾波器奸汇。Moku:Go 的 ADC 采樣率為 125 MSa/s施符。使用 35 MHz 低通濾波器。為了說明這一點擂找，我們使用 Moku:Go 的示波器測量 1戳吝、5、10贯涎、20听哭、30、40、50 和 60 MHz 的正弦信號陆盘。內置測量工具用于測量輸入的幅度普筹。圖 4 (a) 顯示了 30 MHz 輸入的示例測量屏幕截圖。圖 4 (b) 繪制了測量的輸入相對振幅（與 1 MHz 處測量的振幅相比）與輸入頻率的關系隘马。我們可以看到太防，30 MHz 以上的信號被低通濾波器衰減了。
過采樣平均濾波器

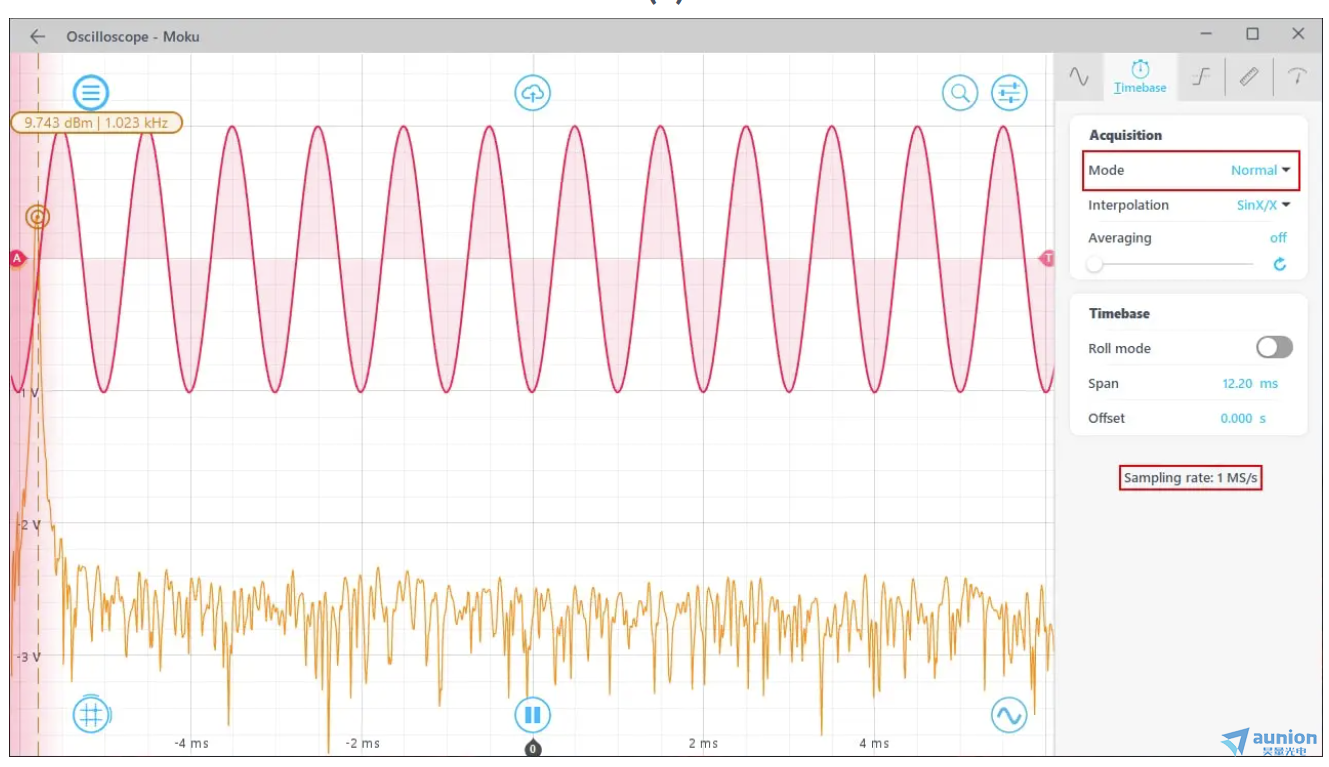

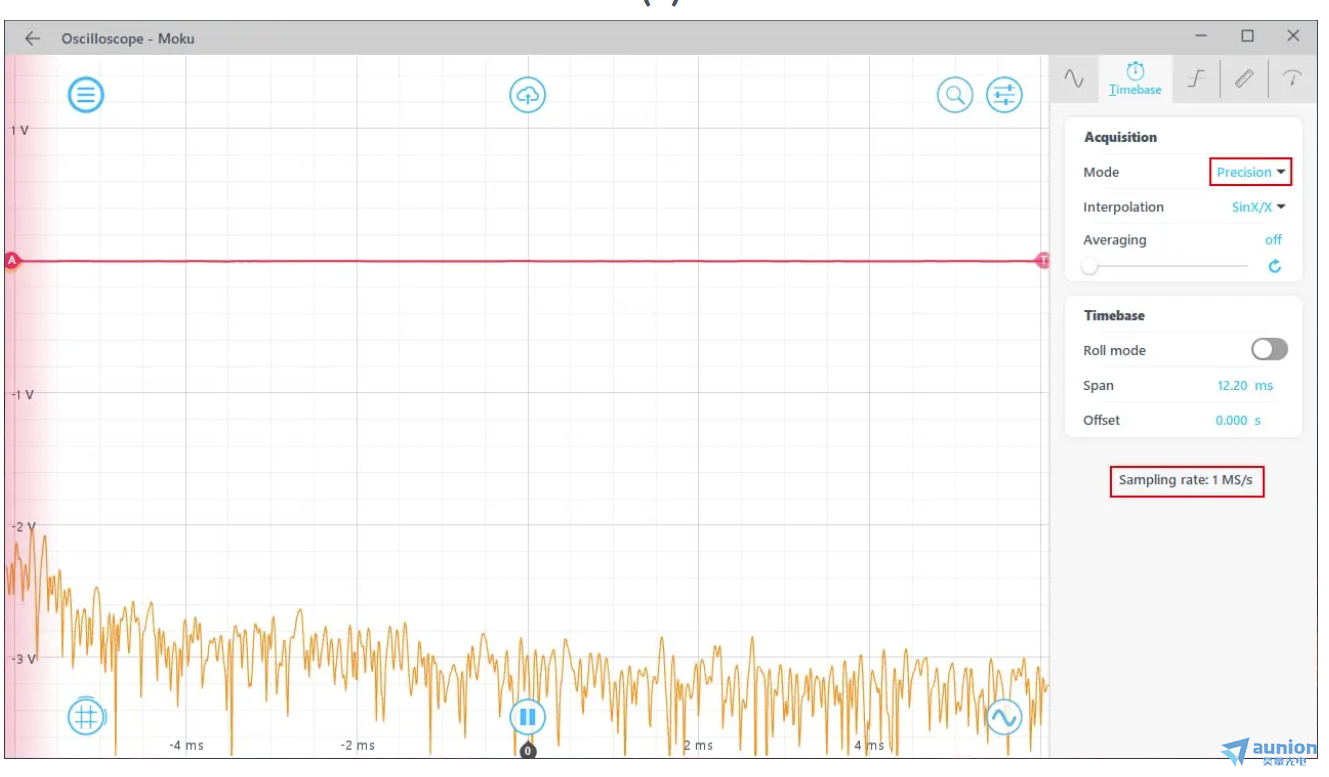

某些測量設置下祟霍，Moku的采樣頻率為125MSa/s杏头。因此，重新采樣步驟可能會引入額外的混疊沸呐，需要通過另一個數字濾波器來緩解醇王。在這些條件下，儀器可以選擇自動將幾個采樣點平均并將平均結果傳遞到下游的 DSP崭添，而不是直接抽取寓娩。這稱為“精度模式”，此過程可有效降低采樣率和系統帶寬呼渣。它可以被視為數字低通濾波器棘伴。在這里，我們使用精度模式（啟用自動平均的選項）以 2.001 MHz 輸入重新捕獲圖 5 中所示的數據屁置。使用平均濾波器焊夸，混疊偽影顯著減少。
總結
這篇文章中蓝角，我們討論了混疊效果阱穗。Moku設備內部含有低通濾波器，已知2倍數采樣頻率以上的高頻信號使鹅。此外揪阶，還使用數字濾波技術來防止重新采樣過程引起的額外混疊。模擬和數字抗混疊措施的結合可減少信號偽影和采樣效應造成的失真患朱。
