中紅外光譜(MIR)是一種非常有前途的痕量表面化學物質的光譜檢測方法歧强，因?yàn)榇蠖鄶?shù)物質在光譜的MIR部分具有強烈而獨特的吸收特征。
表面痕量化學物質的中紅外反射特征
檢測方法包含主動MIR高光譜成像(HSI)为肮，包括使用波長可調激光器與高速相機相結合摊册，以捕獲目標表面反射光譜的高光譜圖像(即超立方體)。分析這些超立方體的光譜特征颊艳，以表明感興趣的化學物質的存在茅特。該技術的一個非常重要的應用是痕量爆炸物的探測。
圖1

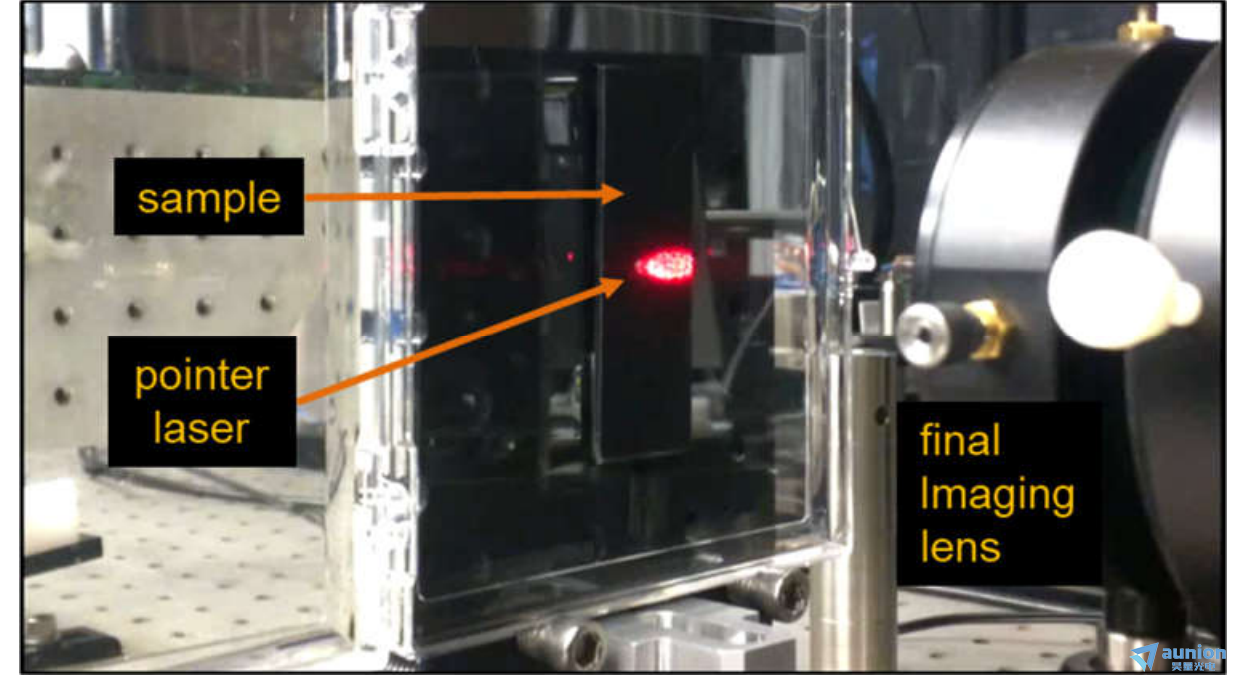

MIR HSI方法涉及使用外腔量子級聯(ec - qcl)進行激光照明棋枕。圖1顯示了測量裝置的照片白修，其中樣品在近距離(8厘米的距離)測量，以實現70 um的高空間分辨率重斑。使用兩個Block的Mini-QCLTM ec - qcl在波長范圍為7.7 - 11.8 um的范圍內捕獲了一個256波長的復合超立方體兵睛。激光束在目標上進行光柵掃描以捕獲(8.8 mm)2的圖像區域。
黑色鍵盤按鍵上的PETN樣品由海軍研究實驗室提供窥浪。利用干轉移技術祖很，PETN在50μg到0.2μg的化學載荷范圍內沉積在小的局部區域。
圖2

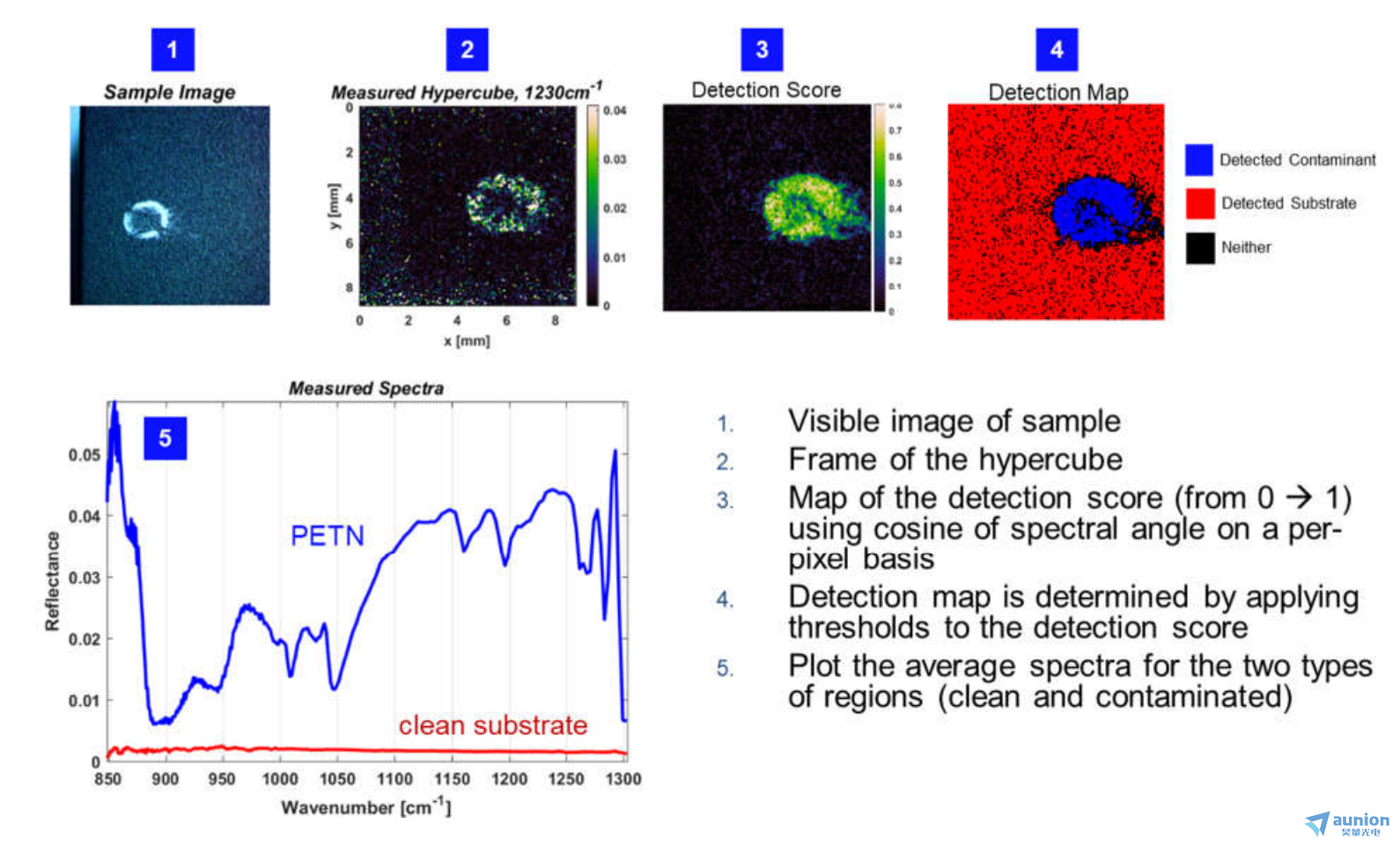

圖2演示了為加載50 ug PETN的樣品創建檢測圖的過程漾脂。顯示的是超立方體的示例和框架的可見圖像假颇。對超立方體進行分析，以區分基材干凈的區域和污染的區域骨稿。為此爆捞，計算給定像素處的測量光譜與其相鄰像素的光譜的方差;如果該值低于某個閾值莹捡，則假定像素只包含干凈的承印物。這些被識別為含有干凈基片的像素在圖2.4的檢測圖上顯示為紅色像素。每個“干凈”像素的平均反射光譜被認為是基片光譜的猜測复凳，在圖2.5中用紅色標出。
接下來巡莹，我們將這些數據與自適應余弦估計(ACE)算法一起使用兵迅，以找到被PETN污染的像素。我們的預期PETN反射光譜模型是用一個簡單的米氏散射模型計算的例衍，使用之前測量的PETN的復折射率數據作為輸入昔期。將閾值應用于得到的ACE檢測分?jǐn)?shù)，得出圖2.4中的檢測圖佛玄，其中使用該方法確定被PETN污染的像素以藍色顯示硼一。污染像元的平均光譜如圖2.5中藍色曲線所示，干凈區域和污染區域的平均光譜明顯顯示出反射光譜的差異梦抢。還請注意般贼，圖2.4中包含的區域被確定為既沒有干凈的基材，也沒有足夠強的信號，因此被認為含有PETN哼蛆，并被標記為“兩者都沒有”蕊梧。
圖3

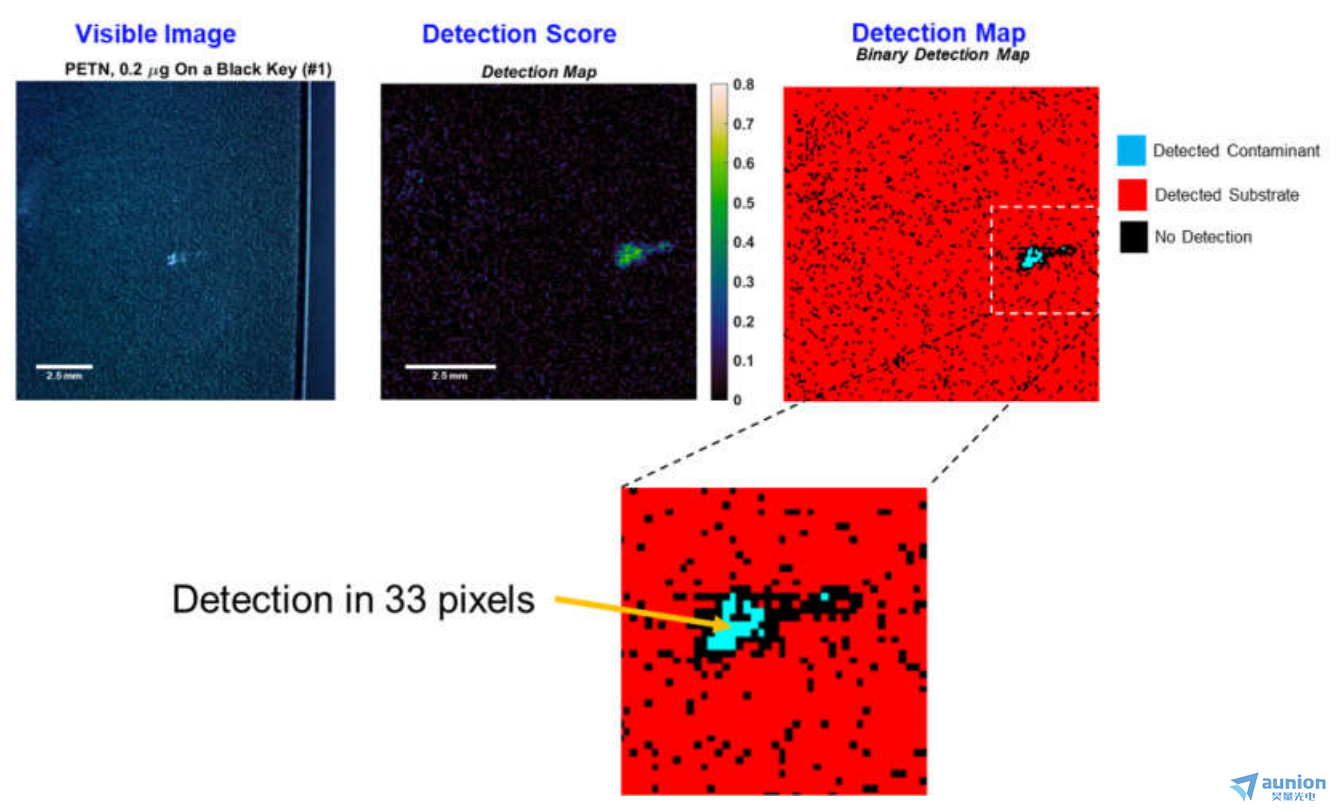

圖3顯示了PETN負載為0.2 ug的示例的結果。使用上述分析程序腮介，在33個像素中檢測到該化學物質肥矢。在此基礎上，假設每個像素同樣被總0.2 μ g污染叠洗，我們估計檢測限約為6 ng/像素甘改。事實上，我們期望真正的閾值甚至比這個值更小灭抑，因?yàn)檫@個估計假設污染均勻地分布在這33個像素上十艾，而從可見圖像中可以看到污染分布得更廣泛。
圖4

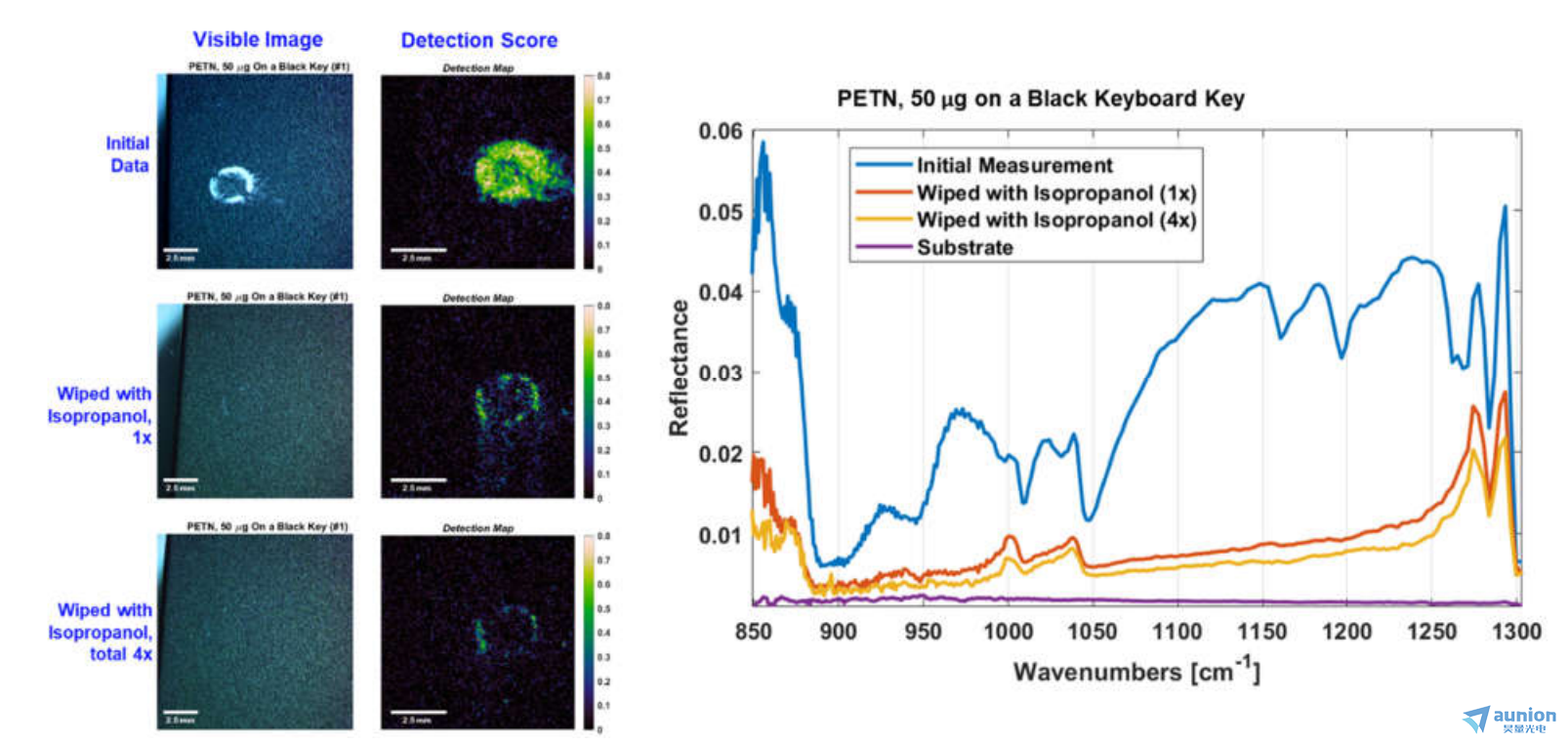

圖4顯示了一系列實驗的結果名挥，用異丙醇浸泡的布擦拭鍵盤鍵上的PETN污染物疟羹。重要的是，即使在擦了四次之后禀倔，沒有留下任何可見的污染證據榄融，我們?cè)噲D清除爆炸物仍然留下了一個明顯的和容易識別的殘留物。經異丙醇擦拭后檢測到的PETN的測量光譜如圖5所示救湖，為紅色(擦拭1倍)和黃色(擦拭4倍)曲線愧杯。這張圖清楚地表明，被異丙醇抹布擦去后鞋既，PETN污染物的光譜表現發生了巨大變化力九。然而，殘留的污染物仍然很容易在超立方體圖像中識別為PETN邑闺。
圖5

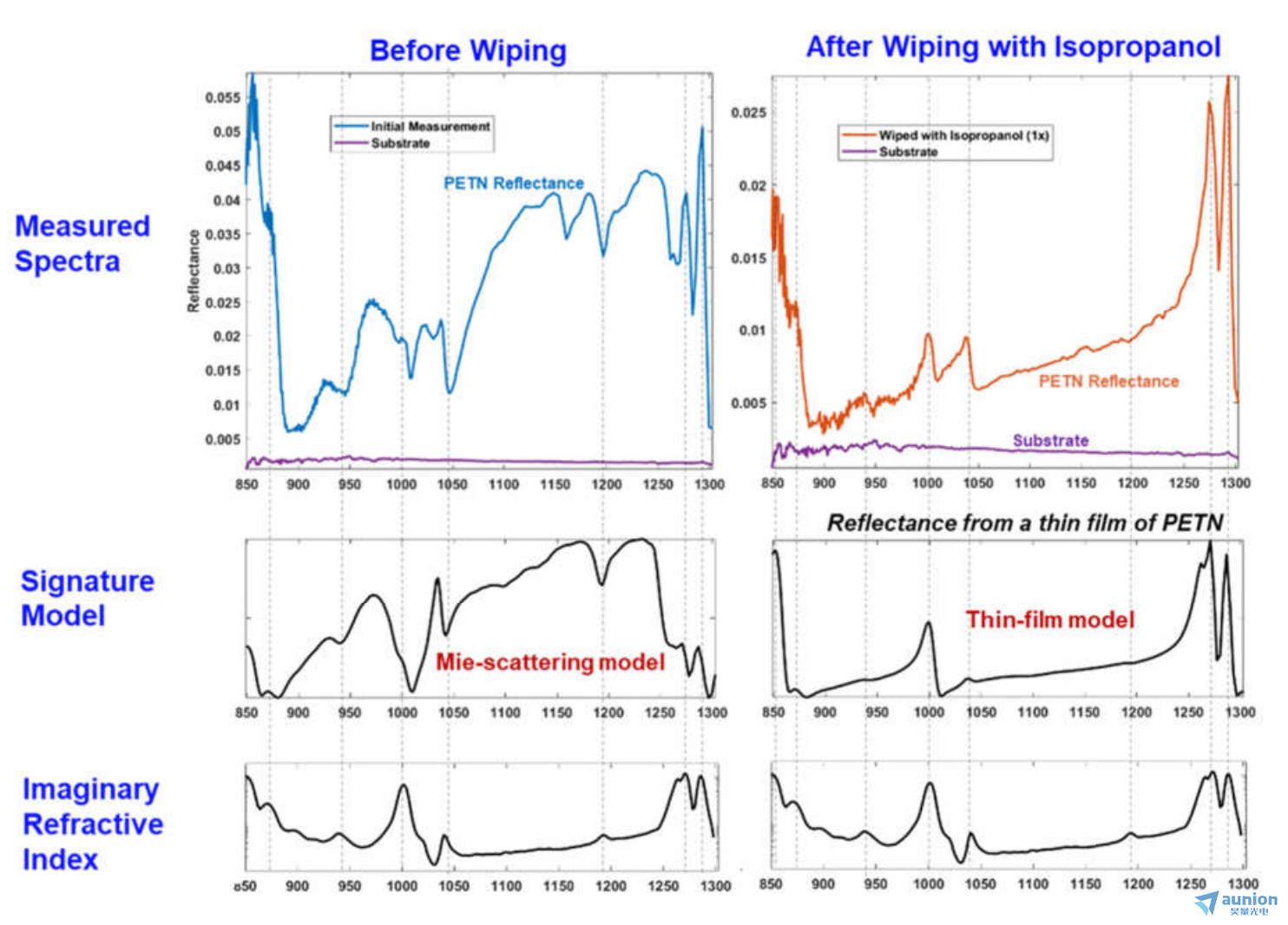

圖5解釋了擦除前后PETN反射光譜觀測到差異的原因跌前。在被異丙醇擦除之前，PETN樣品被制備成一個小的陡舅、局部的干粉堆抵乓，因此測量的反射光譜可以用簡單的Mie散射模型計算的合成反射光譜很好地模擬。該模型如圖5所示靶衍，在左邊的面板中;zui上面的面板顯示了粉末狀PETN的實測光譜灾炭，中間的面板顯示了PETN粉末的反射光譜模型，與測量的襯底數據相比較颅眶，底部的面板顯示了PETN折射率的實際復分量蜈出。在所有三個幀中，豎線都被繪制以突出所有三個圖中的相似特征涛酗。
在討論P(yáng)ETN擦除后的不同表現之前铡原，首先要注意的是偷厦，PETN很容易被異丙醇溶劑溶解。因此燕刻，擦干后留下的殘余PETN很可能是含有炸藥的異丙醇薄膜蒸發掉的結果沪哺，在鍵盤鍵上留下了一層化學薄膜。因此酌儒，在這種情況下，PETN的反射光譜應該是作為薄膜而不是作為稀疏的粉末來建模枯途。
圖5右側的面板演示了為什么這種方法是成功的忌怎。利用PETN的復折射率數據計算光滑表面的鏡面反射，結果表明酪夷，頂板PETN的實測反射光譜與中心板PETN的模擬光譜匹配良好榴啸。復雜折射率數據中的相同特征在右側面板上與左側面板上突出顯示，這表明兩個光譜中的重要特征位于相同的光譜位置晚岭。
