Block MEMS, LLC發起了一場科學的反恐戰爭画畅，真正和實際地應用了寬帶紅外吸收光譜來對抗化學戰。它的目標是建立一個具有成本效益的寬帶紅外吸收光譜儀宋距，被稱為“ChemPen?”轴踱，具有足夠的光譜分辨率來探測和識別敵方特工或恐怖分子部署的有毒化學氣體。
BLOCK的MEMS邁克爾遜干涉儀
經過三年的實驗和詳細分析谚赎，Block MEMS確定了微型邁克爾遜FTIR傳統結構中的重大成本挑戰淫僻，并得出結論，只有通過邁克爾遜核心的整體結構壶唤，而無需外部手工或校準雳灵，才能合理地實現具有成本效益的檢測設備。邁克爾遜干涉儀是一種復雜的機械裝置，對其元件之間的光學關系有嚴格的限制。目前，很少有方法能夠以可重復和可靠的方式實現所需的干涉公差铁材，其中包括光刻。
首先考慮的是光譜分辨率要求脑沿。在紅外和拉曼光譜方面的豐富經驗以及有毒物質的檢測算法使得在STP環境下對這些相對較重的分子進行實際的工程選擇。在邁克爾遜干涉儀中，隨著運動鏡的運動范圍增大茴肥，分辨率也隨之提高〉丛郑考慮到所需的光譜分辨率為200px-1瓤狐，并且在設計中有一定的余量，實現了600μm的峰間行程批幌，這是MEMS機械運動前所未有的距離础锐。
圖1
由于該設備由于其尺寸而只能表現出中等靈敏度，ChemPen?設計可容納max反射鏡尺寸荧缘，符合所需的平整度和傾斜度皆警。(其他提高系統靈敏度的輔助技術仍在研究中)。zui初的ChemPen?設計指定了0.5 mm的透明孔徑截粗⌒判眨基于該尺寸計算靈敏度，ChemPen?在室溫下能夠在一秒鐘內看到6mg /m2 (1ppm -m)濃度的SF6绸罗，信噪比為1:1意推。這個參數稱為噪聲等效吸光度(NEA)。計劃中的MEMS規模預聚光器和改進的半低溫探測器的新進展(將在未來的論文中討論)大大提高了預測的靈敏度珊蟀。早期實驗表明菊值，使用1 mm孔徑的透明反射鏡可以達到要求的平整度和傾斜規格。僅這一項就將靈敏度提高了四倍育灸，降低了NEA腻窒，并在一秒鐘內產生了250 ppb-m的SF6的預測天然靈敏度。
C-Agents使用的典型光譜范圍為8-13μm磅崭，特別是在300 K環境作為源的對峙測量中定页。ChemPen?的吸收系統利用更熱的光源(1100 K)，并產生足夠的光子通量绽诚，在吸收配置中獲得低至2 μm的良好光譜典徊，極大地促進了許多有毒工業化學品和推進劑的識別。目前正在進行具有已知標準和濃度的吸收光譜研究恩够，結果將在適當驗證后公布卒落。

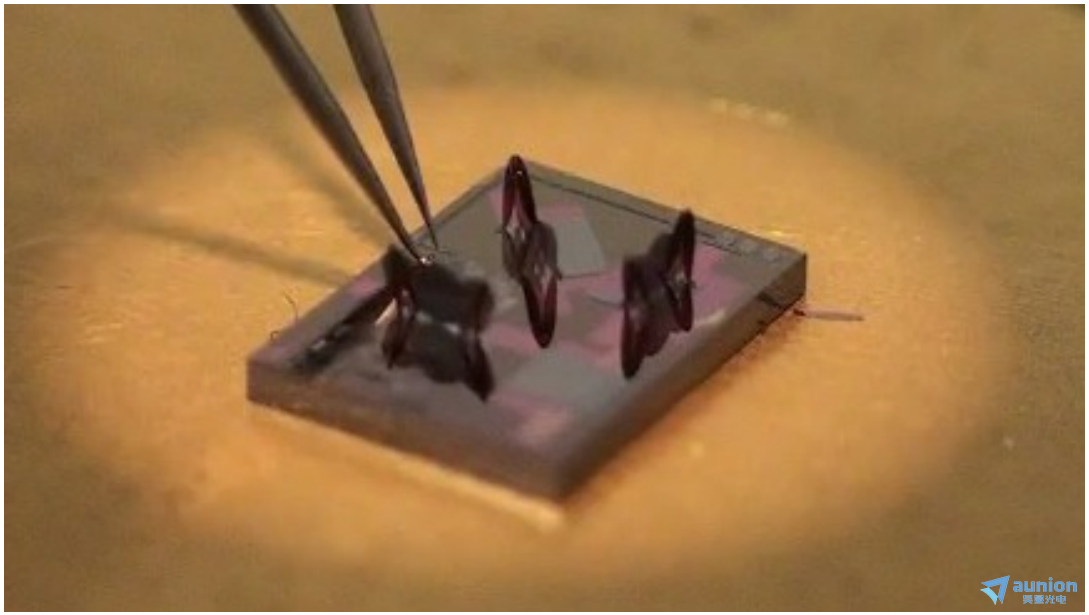

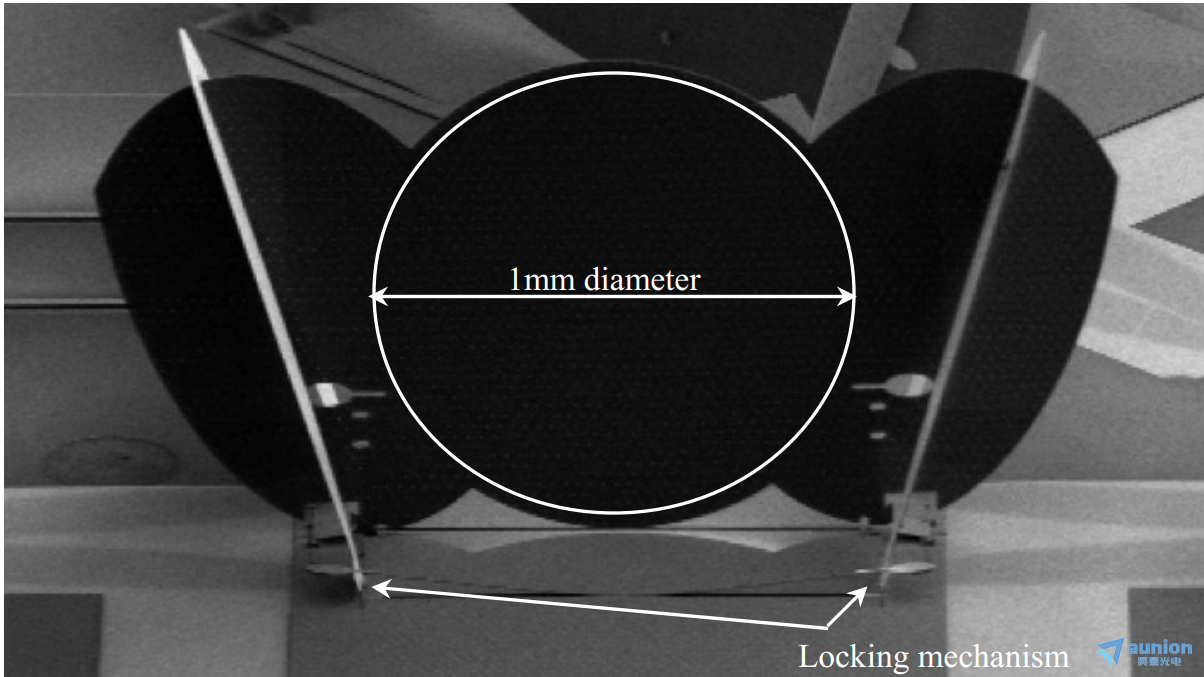

邁克爾遜干涉儀的當前MEMS實施例如圖1所示。有三個光學元件(固定反射鏡蜂桶，移動反射鏡和分束器)儡毕，它們在干涉儀中定義了兩個不同的光束路徑。所有組件在其結構上基本上是相同的，盡管分束器被拉長了腰湾，以考慮45o的入射角;每一個都有一個主鏡組件雷恃，這是一個感興趣的光學表面，次要組件保持主組件的位置费坊，以保持其干涉對準倒槐，以及專有的自鎖機制，使不可逆組裝附井。分光鏡經過專門設計讨越，使反射鏡的運動能夠調制2-14 um光譜區域的光(圖2)。
圖2
ChemPen?背后的MEMS引擎是在桑迪亞guo家實驗室的SUMMiT-V制造工藝中制造的永毅，Albuquerque, NM把跨，由五層多晶硅組成，每個多晶硅層之間具有中間犧牲氧化物沼死，并且具有小于0.25 um間隙的旋轉部件的特定功能着逐。后處理包括粘結墊和微量金屬化，骰子意蛀，臨界點干燥滨嘱，鏡面金屬化后釋放，以盡量減少固定和移動鏡的曲率變化浸间。ChemPen?目前是手工組裝太雨，但批量組裝技術正在開發中。
