光譜儀規格和厚度測量的關系

光譜儀是MProbe測量系統的關鍵組成部分。

光譜儀規格與測厚能力有何關系？

哪些光譜儀參數很重要并影響測量性能辐宾？

動態范圍(DNR)或信噪比(SNR)如何與厚度和n&k測量相關聯百拓。

波長分辨率或波長范圍如何影響可測量的厚度范圍诚些？

動態范圍

動態范圍是可測量的max和min信號的比率。我們使用16位ADC，因此max信號為65535ADC計數。min的信號是暗電流的RMS信號（噪聲）哑舒。它主要由檢測器的讀出噪聲決定。對于Ariel光譜儀中使用的cmosS11639檢測器幻馁，RMS噪聲約為13至14個ADC計數洗鸵。這給出了~5000的動態范圍。因此仗嗦，我們可以測量100%到0.02%的反射率膘滨。當然，0.02%將是檢測限（信號=噪聲）稀拐；因此我們可以在低反射率水平下精確測量約0.1%的反射率差異吏祸。圖1（左）顯示了其中一項測量結果。反射光譜中干涉條紋的幅度約為0.1%钩蚊，并且非常清晰：薄膜疊層模型與測量數據相符，并且可以準確確定厚度/n&k蹈矮。

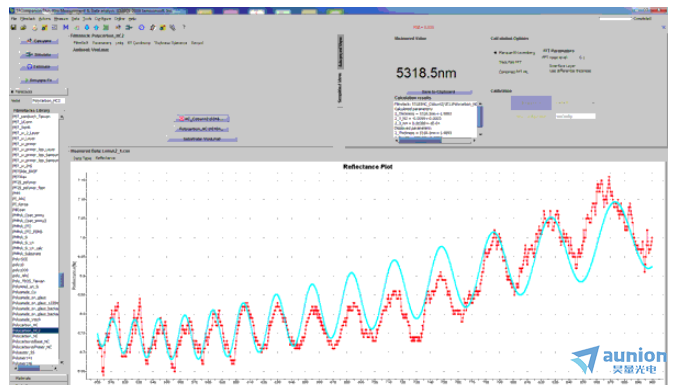

圖1 低光學對比度測量–基材上的涂層砰逻，折射率差異<0.1反射條紋p-p幅度~0.1%。模型根據數據進行擬合泛鸟，厚度/n&k被準確確定蝠咆。

為了進行比較，許多流行的可見光譜儀中使用的SonyILX和Toshiba1304探測器的DNR約為1000。使用這些探測器之一進行圖1中的測量會更加困難刚操。另一方面闸翅，像S10420這樣的高質量ccd探測器的DNR約為40K至50K，并且可以準確測量0.01%的反射率菊霜。實際上坚冀，需要對固定模式噪聲進行非常精確的校準才能測量低信號電平的信號。

信噪比(SNR)

SNR提供了信號質量的衡量標準——它將信號的功率與噪聲的平均功率進行比較鉴逞。max信號達到max信噪比记某。噪聲源有很多，但大信號受到散粒噪聲的限制构捡，即噪聲的主要貢獻來自光子散粒噪聲液南。短噪聲由檢測到的光子的波動定義，并由平方根描述的光子數勾徽。對于CMOSS11639探測器滑凉，滿阱電子容量為80ke。假設量子效率約為0.6喘帚，則maxSNR約為350畅姊。很明顯，SNR明顯低于動態范圍啥辨。作為比較涡匀，索尼ILX探測器的SNR約為250，而東芝1304探測器的SNR約為300溉知。高質量CCDS10420的maxSNR約為550陨瘩。
