光刻膠厚度測量應用

本文旨在通過烘焙樣品和兩個部分烘焙的光刻膠樣品來闡明測量過程篷扩。光刻膠測量使用 500nm-1000nm 波長范圍進行兄猩，以盡量減少吸收的影響。

步驟 1. 確定光刻膠的光學常數

許多光刻膠已在材料庫中定義鉴未。在這種情況下無需執行任何操作光刻膠規格表包含有關色散參數的信息枢冤。它們以柯西系數的形式列出——這3個系數可以確定材料在不同光波長下的折射率 (R.I.)⊥眩可以創建新的柯西材料并指定特定光刻膠的柯西系數

如果光致抗蝕劑的柯西系數不可用–使用類似光致抗蝕劑的柯西系數作為起點淹真。

步驟 2：創建膠片堆棧

Filmstack 代表物理樣本的模型 - 它定義了基材和材料層。如果 3000nm 的光刻膠沉積在 Si 晶圓上连茧，薄膜疊層將是 Si 襯底/3000nm PR核蘸。這里 PR 將是步驟 1 中定義的光刻膠材料。

步驟 3. 進行測量

測量實際上是一個兩步過程：數據采集和數據分析啸驯。它們由 TFCompanion 軟件透明地處理客扎。在第1次測量期間，可能會也可能不會得到完美的結果——需要調整膠片疊層罚斗。如果光刻膠的厚度足夠厚（> 1um）徙鱼，可以從厚膜（基于FFT）算法開始。一旦確定了厚度，就可以使用曲線擬合（MarquardtLevenberg 算法）對 filmstack 進行微調袱吆。此時厌衙，根據光刻膠的處理/條件（完全烘烤、未烘烤绞绒、部分烘烤等）婶希，方法略有不同。如果光刻膠完全烘烤并且柯西系數正確蓬衡，則無需執行任何操作饲趋。否則，需要調整光學常數撤蟆。

結論

結果表明，對于光學常數與規格不同的未烘烤光刻膠堂污，需要特別小心家肯。可以通過將模型擬合到測量數據來確定或確認正確的光學常數盟猖√忠拢或者，可以獨立測量光學常數（使用光譜橢圓光度法等）式镐。一旦光學常數確定反镇，F(xiàn)FT 算法可用于進一步測量。對于厚膜娘汞，F(xiàn)FT 的厚度結果與曲線擬合算法測量的厚度非常匹配歹茶。然而，當光刻膠有明顯的吸收時你弦，可能會有小的差異（<0.1%）惊豺。 FFT 通常會給出稍高的厚度值，因?yàn)樗皇褂梦招畔⑶葑鳌Ｔ?nbsp;500-1000nm 范圍內消光系數非常惺痢（<0.01），但它們會影響厚膜中的光學測量旷偿。同時烹俗，F(xiàn)FT提供快速且萬無一失的測量方法，非常適合生產環境萍程。

1.創建光刻膠材料

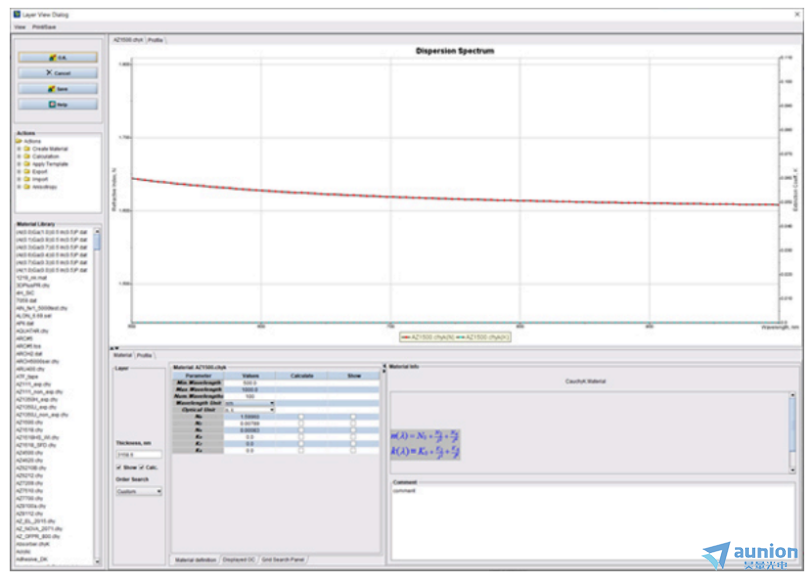

創建一種代表 AZ1580 光刻膠分散體的新材料幢妄。使用 CauchyK 材料類型∶８海柯西近似僅使用 3 個系數定義了整個波長范圍內的光學常數色散磁浇。這些系數取自 AZ1500 光刻膠規格表。給出了在優條件下軟烘烤的 AZ1500 系列未曝光光刻膠的柯西系數朽褪。各個光刻膠可能具有不同的溶劑濃度和烘烤條件——這將需要調整柯西系數置吓。 CauchyK 是柯西的擴展无虚，它將色散關系應用于折射率 (n) 和消光系數 (k)。

k 目前為 0 – 我們保留它以供將來與未烘烤的光刻膠一起使用衍锚，其中吸收明顯存在友题。

2.測量完全烘烤的光刻膠

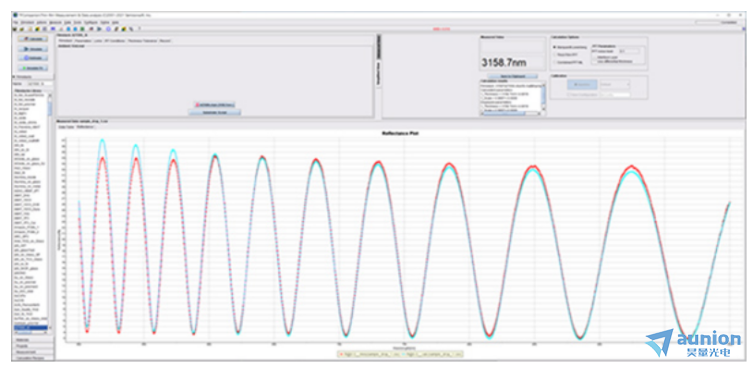

硅片上的 AZ1580 光刻膠：完全軟烘烤。模型與測量數據的擬合顯示出非常好的擬合

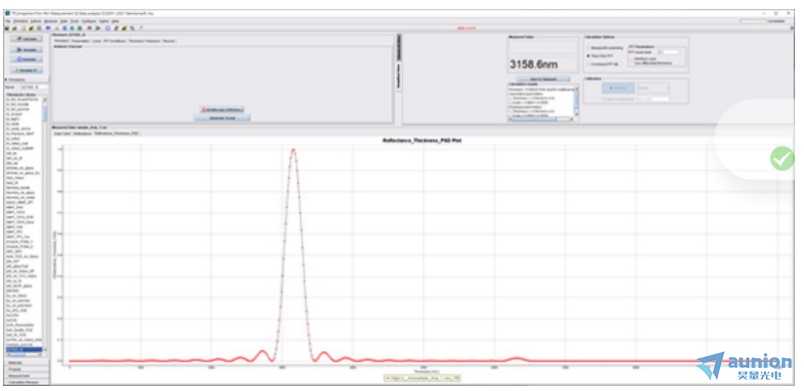

相同測量的厚膜 (FFT) 數據分析 – 與曲線擬合結果完美匹配（厚度差異 < 0.2 nm）

3.測量部分烘烤的光刻膠

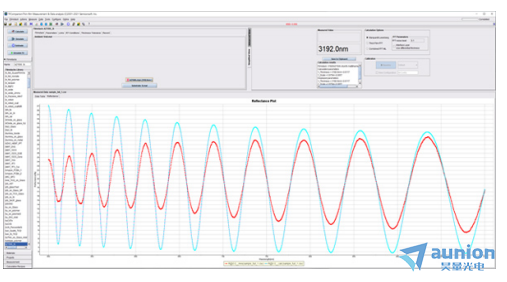

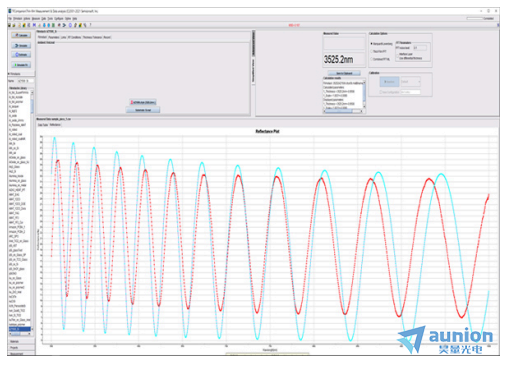

硅晶圓上的 AZ1580 光刻膠：部分烘烤戴质。模型與數據的擬合度存在顯著差異度宦。表明需要調整光學常數

測量光刻膠的厚度和 n,k 色散以改善數據擬合。厚度增加了約 500nm（與原始結果相比）并且折射率降低告匠。這與 密度較低的未烘烤光致抗蝕劑一致

使用厚膜算法（FFT）得到的結果與左側的曲線擬合厚度相匹配戈抄。測得厚度差為2nm。這主要是由于吸收的存在

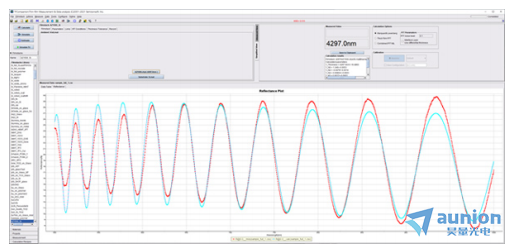

硅晶片上的AZ1580光致抗蝕劑：輕度烘烤后专。存在明顯的差異划鸽。看起來有殘余吸收戚哎，但事實上裸诽，n、k和都需要調整

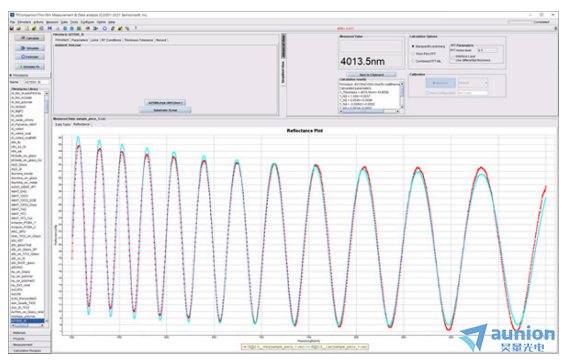

測量光致抗蝕劑的厚度和n型凳、k以提高擬合度丈冬。由此產生的厚度明顯更高（幾乎高出30%）

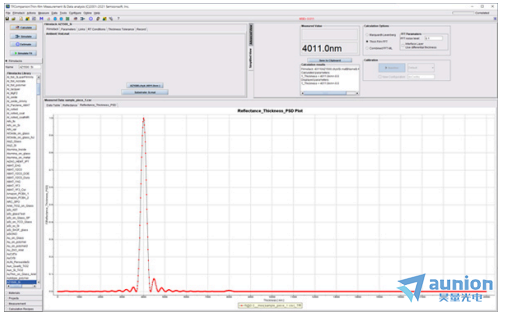

使用厚膜算法（FFT）確定厚度與左側的曲線擬合結果很好地匹配。由于高吸收甘畅，厚度存在3nm的差異埂蕊。
