薄膜鈮酸鋰電光太赫茲傳感器

本文譯自Thin?film lithium niobate electro?optic terahertz wave detector（Ingrid Wilke, Jackson Monahan, Seyfollah Toroghi, Payam Rabiei & George Hine )）

亞皮秒太赫茲頻率電磁輻射脈沖的自由空間電光采樣對于時域太赫茲波譜學秒赤、時域太赫茲成像、光子時間拉伸測量憎瘸、近場太赫茲波顯微鏡和時域太赫茲量子光學具有重要意義入篮。測量方式需要0.1-10THz帶寬的電光檢測方案，太赫茲波譜和成像的檢測閾值為~ 1V/cm幌甘，加速器和非線性太赫茲波譜的縱向電子束長度測量的動態范圍為~ MV/cm潮售。此外，射頻(RF)锅风、毫米和太赫茲頻率電場的電光測量在加速器的電子束診斷酥诽、等離子體物理、生物醫學傳感皱埠、激光雷達肮帐、微波集成電路和天線表征等領域是必不可少的。

線性電光(EO)效應發生在非中心對稱晶體中，其中外加電場改變材料的折射率训枢，產生偏振和相位調制托修，也稱為波克爾斯效應。電光效應在瞬間有效發生恒界，實現了高時間分辨率睦刃。此外，全介電電磁傳感器產生的采樣電場畸變可以忽略不計十酣。利用飛秒近紅外(NIR)激光脈沖與自由傳播的單周期亞皮秒太赫茲輻射脈沖或瞬態電場時間同步涩拙，探測太赫茲頻率電場誘導下電光晶體的折射率變化。靈敏度取決于光晶體的波克爾斯系數耸采、在光晶體中傳播的太赫茲波和近紅外波的速度匹配以及它們的相互作用長度兴泥。

鈮酸鋰(LN)是一種用于高頻電場傳感的通用材料，因?yàn)樗哂写蟮碾姽獠牧舷禂?shù)洋幻，對可見光和近紅外波(0.4-5μm)具有高透明度郁轻，對RF, mm和THz波(< 10 THz)具有低吸收。由絕緣體上的鈮酸鋰薄膜(LNOI)制成的緊密受限鈮酸鋰波導為速度匹配文留、色散工程和準相位匹配工程提供了前所未有的可能性。開創性的概念驗證使用薄膜鈮酸鋰(TFLN)平臺竭沫，例如高速電光調制器, 電光頻率梳狀發生器燥翅，以及zui近的太赫茲波形合成。

本文報道了利用鈮酸鋰薄膜在絕緣體上制作的光子集成電路對自由傳播的太赫茲輻射脈沖進行時間分辨電光探測蜕提。電光太赫茲波探測器的設計方法創新地利用和集成了薄膜LNOI森书、光子集成電路微加工和商用通信波長光纖等材料科學的進展。作為概念驗證谎势，一個原始的薄膜LNOI電光探測器芯片已經被設計凛膏、制造和表征。利用該原型裝置演示了對頻率高達800 GHz的自由傳播亞皮秒太赫茲輻射脈沖電場的有效相敏檢測脏榆。

太赫茲頻率電場的電光探測利用大塊電光晶體猖毫。探測器的靈敏度和帶寬受到電光晶體內近紅外和太赫茲電場相位失配(直接與折射率失配相關)的限制。LN (LiNbO3)是一種電光晶體须喂，具有很強的線性電光調制(電光系數r33 = 30.8 pm/V)吁断。大塊LN晶體在太赫茲和亞太赫茲頻率處表現出不利的高相位失配(f = 0.1THz時?n = nTHz - nopt = 4.39，λopt = 1550 nm)坞生，當用于檢測自由傳播的太赫茲輻射脈沖時仔役，產生較差的信噪比(SNRs) 。電場靈敏度低至1Vm^?1Hz^?1/2已被證明是己，但由于大塊晶體固有的相位失配特性又兵，鈮酸鋰電光探測器的帶寬受到限制。對于100GHz以上頻率的電光采樣卒废，ZnTe和GaP提供了更大的帶寬(ZnTe: fc = 3THz沛厨；GaP: fc = 7 THz)乘盼，但由于電光系數低于鈮酸鋰 (ZnTe: r41 = 3.90 pm/V；GaP: r41 = 0.97 pm/V)俄烁。

LN (LiNbO3)由于具有更大的電光系數绸栅，因此在電場的電光探測方面優于ZnTe和GaP。重要的是页屠，薄膜LNOI通過適當設計光波導粹胯，可以實現太赫茲波信號和近紅外波的完美相位匹配。此外辰企，通過使用保偏光纖引導和耦合激光束進出探測器风纠，大大簡化了激光探測光束與太赫茲探測器的有效、穩定的空間對準牢贸。由于光子集成電路取代了多個大塊光學元件(以及它們的機械安裝和支架)竹观，電光太赫茲傳感器的尺寸和重量大大減少。未來潜索，具有成本效益的薄膜LNOI探測器芯片的晶圓級制造設想將變成現實臭增。

使用鈮酸鋰和光子集成的電光太赫茲波探測器由器件概念表示，其中入射太赫茲波電場使用等離子體天線和等離子體器件局部增強竹习。我們的研究目標是通過開發一種光子集成的全介電電磁傳感器來推進技術誊抛。該設備對于射頻/毫米/太赫茲頻率電場和波的非侵入性測量非常重要，在這種環境中整陌，沉積在鈮酸鋰上的金屬結構可能會扭曲待檢測的電場模式拗窃。

結果

光子集成電路

薄膜LNOI電光太赫茲傳感器設計如圖1所示。它由一個Mach-Zehnder (MZI)干涉儀部分(圖1a)和一個輸入和兩個輸出光柵耦合器(圖1b)組成泌辫。在Mach-Zehnder干涉儀部分随夸，使用1 × 2 MMI耦合器將光纖耦合光分成兩臂。一個MZI臂被極化以逆轉鈮酸鋰晶體的自發極化方向(圖1c)震放。因此宾毒，對于一個MZI臂，在給定的電場下折射率增加澜搅，而在相同的電場下伍俘，另一個臂的折射率會減少。因此勉躺，通過MZI的激光在一個臂中經歷了+ φ的相移癌瘾，在另一個臂中經歷了?φ的相移。太赫茲波從自由空間耦合到MZI 電光傳感器饵溅，激光探針脈沖利用垂直于傳感器芯片表面的保偏光纖耦合到電光傳感器芯片妨退。目前的器件由600nm鈮酸鋰在500um熔融二氧化硅襯底上制成，工作波長為1550nm。輸出MMI 2×2結合這些兩相調制信號并產生強度調制信號咬荷。

該傳感器是用x切割LiNO3制造的冠句，其中異常軸在平面內，平行于傳感器芯片的表面(圖1c)幸乒。激光探測光以TE模式在光波導中傳播懦底，激光的電場方向與表面平行。太赫茲波的電場平行于異常軸罕扎。太赫茲波和光波都共線傳播聚唐。對于這種安排，MZI的輸出由式(1)描述:

式(2)中腔召，c為光速杆查，ωopt = (2πc/λ)為探測激光的光頻，ne = 2.15為L(zhǎng)iNO3在λ = 1550 nm處的非凡折射率臀蛛。LiNO3的電光系數為r33 = 30.9 pm/V亲桦。太赫茲波電場大小為ETHz，干涉儀臂長度為1浊仆，傳遞函數TRF(ωRF)定義為(2):

式中客峭，ωR為太赫茲頻率，nRF為SiO2的太赫茲頻率折射率氧卧，nopt為L(zhǎng)iNO3的折射率桃笙。

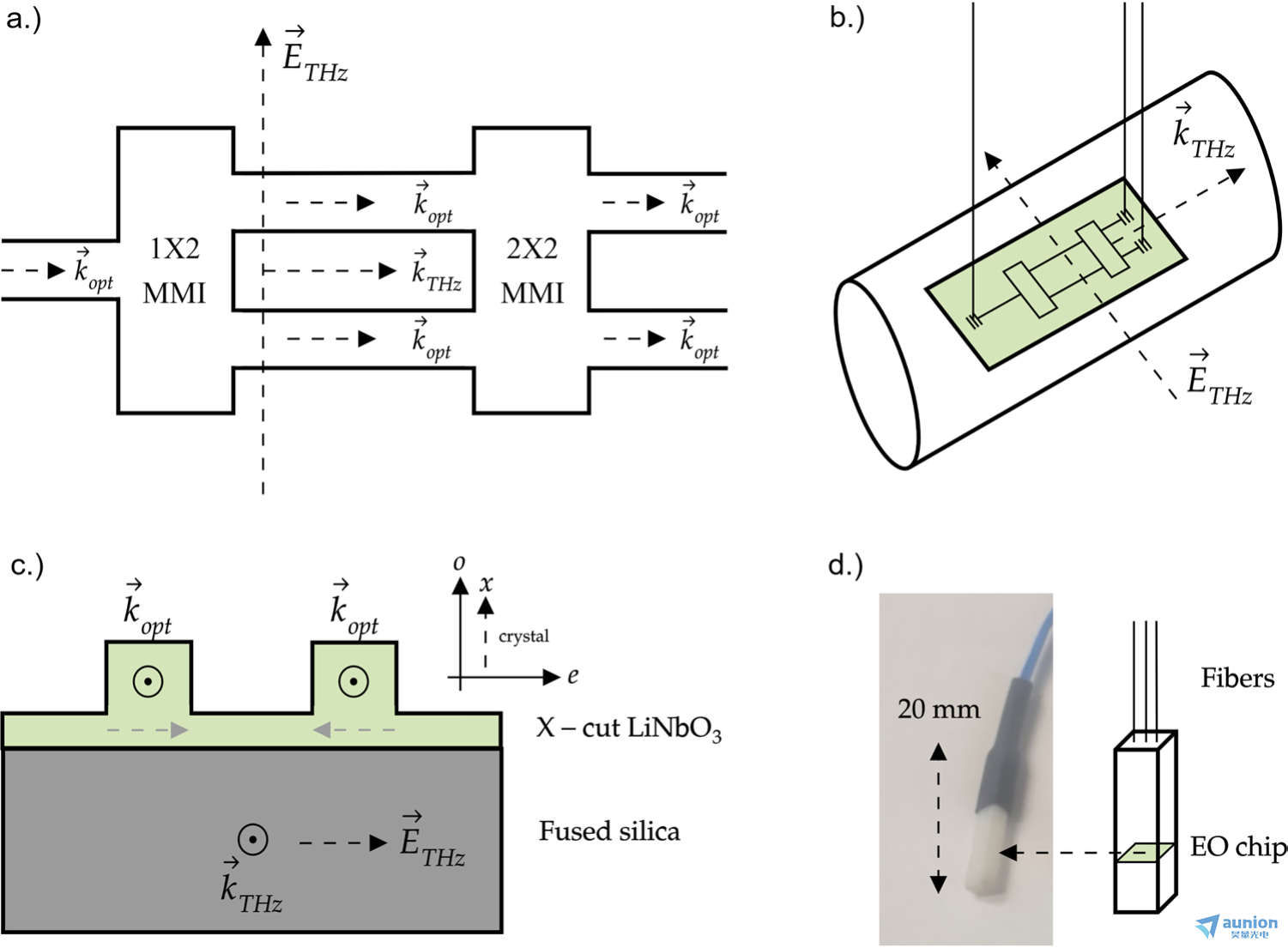

圖1所示。(a)薄膜鈮酸鋰(LN)光子集成電路(PIC)示意圖俯視圖沙绝。太赫茲波(波矢kTHz)平行于馬赫-曾德爾干涉儀(MZI)的兩個臂，平行于光探測波(波矢kopt)鼠锈。太赫茲波電場方向平行于由MZI的兩個臂形成的平面闪檬。(b)測量時，將有效面積≈10μm(臂距)× 600μm(臂長)的薄膜鈮酸鋰電光(EO)太赫茲波傳感器芯片放置在太赫茲輻射束旁邊或附近购笆。束徑> 1mm的太赫茲輻射束示意圖為圓柱體粗悯。此圖未按比例繪制。所述光纖垂直于電光傳感器芯片的表面平面同欠。集成光柵將光探針激光器光與光波導耦合样傍。(c)絕緣熔融石英薄膜鈮酸鋰波導的截面示意圖。LiNO3晶體取向?yàn)閤切割(平面內異常軸)铺遂，太赫茲電場平行于LiNO3的異常軸衫哥。光波以TE模式在波導中傳播，具有平面內的光電場(未繪制)襟锐。用灰色虛線箭頭表示LiNO3的本征極化撤逢。(d)左:裝在塑料外殼中的傳感器的照片，并標明了長度刻度。右圖:說明電光微芯片在塑料外殼內位置的示意圖蚊荣。

光子集成

微型光纖耦合薄膜LNOI 電光太赫茲波探測器如圖1d所示初狰。將微加工低損耗近紅外波導、電極化鈮酸鋰和光纖引入到瞬態太赫茲頻率電場的電光檢測中互例，可以實現以前由多個體光學元件支持的功能的高水平集成奢入，四分之一波板/沃拉斯頓棱鏡，或另一個分析儀/偏振器對消除媳叨。利用光纖簡化了入射太赫茲輻射和激光探測光束與電光晶體的精確空間對準腥光。

探測器帶寬

近紅外激光探測脈沖與太赫茲波電場在太赫茲晶體中運動時的相位匹配是有效探測太赫茲頻率電場的關鍵。對于具有近紅外色散的電光材料肩杈，當太赫茲波的相速度等于近紅外脈沖包絡速度(或群速度)時柴我，可以實現相位匹配。

在熔融二氧化硅(SiO2)襯底上的薄膜LiNO3中扩然，太赫茲波的傳播速度由SiO2的折射率決定艘儒，由于鈮酸鋰薄膜的體積與SiO2相比非常小，因此不受其影響夫偶。熔融石英在600 GHz處的折射率為nRF = 1.95界睁。該折射率接近于λ = 1550 nm處光模在薄膜鈮酸鋰波導中傳播的群有效折射率nopt = 2.4。計算得到的器件歸一化調制響應|TRF|²隨調制頻率的變化如圖2所示兵拢。在這項工作中測試的器件具有600μm的交互長度l和640 GHz的預測3db帶寬翻斟。

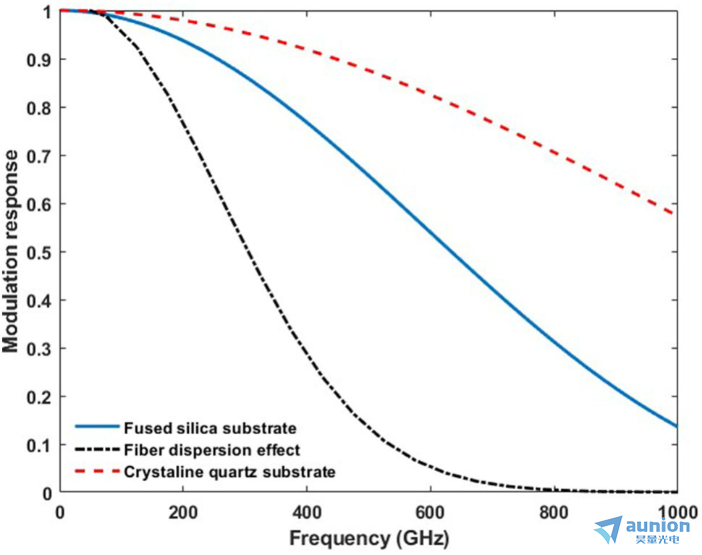

圖2。計算了600μm路徑長度的MZI型電光太赫茲波傳感器在熔融二氧化硅(藍色)和晶體石英襯底(紅色)上的薄膜鈮酸鋰波導的調制響應说铃》孟В考慮40 fs探測激光脈沖(λ = 1550 nm)在一米光纖中熔融石英薄膜鈮酸鋰和600μm電光相互作用長度的色散調制響應(黑色虛線)。

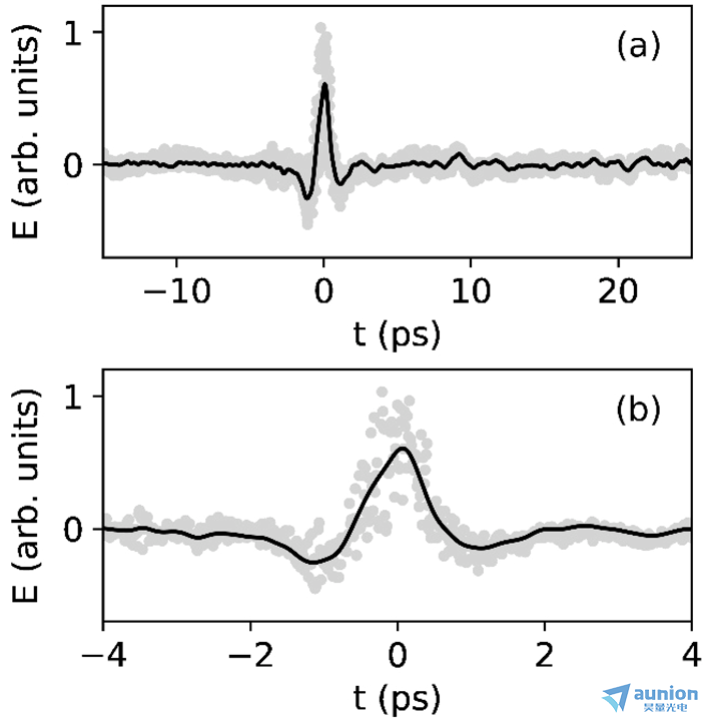

圖3.(a)薄膜鈮酸鋰電光太赫茲波傳感器測量的時域太赫茲波輻射脈沖腻扇。平滑時域測量(黑色實線)覆蓋在原始數據(灰色)上债热。(b)測量太赫茲波形的近景。

觀察結果

薄膜LNOI電光太赫茲波探測器對時域測量的入射太赫茲波輻射脈沖的響應如圖3所示幼苛。該信號的時間分布與OH1晶體經飛秒激光脈沖光學整流產生的太赫茲波輻射脈沖的典型分布非常吻合窒篱。測量到的太赫茲輻射脈沖的持續時間約為7ps，記錄的信號在觀測到的~ 1.4 ps的時間尺度上從max的負值變?yōu)閙ax的正值舶沿。

信噪比

對于放大激光系統的太赫茲波產生/探測墙杯，在我們的實驗中，以1 kHz激光脈沖重復率發射200μJ脈沖括荡，數據采集是在單次射擊(單激光脈沖)水平上進行的高镐。圖3a中繪制的時域太赫茲波表示單個激光脈沖產生的N = 16個太赫茲波的平均值。如圖3所示一汽，我們測量的信噪比(SNR)是典型的單次數據采集避消，由激光脈沖與激光脈沖能量波動決定低滩。這導致在OH1晶體產生太赫茲波時太赫茲波電場強度的脈沖間波動。觀察到的信噪比是探測器的固有特性岩喷。未來對更多波形進行平均將提高信噪比恕沫，信噪比為SNR≈√N(yùn)，其中N代表單獨記錄波形的數量纱意。線性光電探測器陣列的光譜靈敏度在350和5000nm之間婶溯，幀采集速率為10⁶-10⁷幀/秒，用于電光解碼偷霉，文獻33,34中有記載迄委。使用這種類型的儀器，信噪比可以提高到≈10⁴类少。

傳感器帶寬

在時域記錄的信號的傅立葉譜如圖4所示叙身。觀測到的光譜輪廓是由光學整流產生的太赫茲輻射脈沖的特征。觀測到的低頻率和高頻率分別約為100GHz和800GHz硫狞。

在圖4中信轿，將薄膜LNOI電光探測器的頻率響應與太赫茲波源的頻譜和根據式(2)計算的MZI調制器帶寬進行比較。薄膜LNOI電光太赫茲波探測器的測量頻率響應與調制器響應的預測低頻和高頻極限非常吻合残吩。在高頻率(> 500 GHz)下财忽，與計算響應相比，觀察到測量到的探測器響應衰減泣侮。

與理論預測相比即彪，觀測到的探測帶寬的高頻衰減可以用光纖中40fs激光脈沖的色散來解釋。光纖色散將3dB帶寬降低到310 GHz(圖2)活尊。然而隶校，光纖色散可以通過使用色散補償光纖有效地減輕fs探測激光脈沖的光纖色散。與理論預測相比蛹锰，觀察到的器件在低頻(< 250 GHz)處的衰減響應是時域太赫茲波探測器的典型特征惠况，這是由于幾何孔徑效應限制了低頻波的有效收集所致。

太赫茲波與光波折射率失配(?n = nRF?nopt)對傳感器探測帶寬的影響可從(2)中直接理解宁仔。當?n趨于零時，傳遞函數TRF趨于統一峦睡。因此翎苫，必須min化索引不匹配以max化檢測帶寬。這可以通過調整波導幾何形狀來調整nopt36榨了，增加包層來調整nRF21煎谍，或者使用不同的襯底材料來實現。如圖2所示龙屉，用結晶石英代替熔融石英將使3dB傳感器的帶寬從640 GHz(熔融石英)增加到1太赫茲(結晶石英)以上呐粘。

圖4满俗。薄膜鈮酸鋰電光太赫茲波傳感器頻率響應(灰色實線)與OH1太赫茲波輻射源發射的太赫茲波頻譜(紅色虛線)的比較。當nRF = 1.95(熔融石英)和nopt = 2.4時作岖，考慮40 fs探測激光脈沖光纖色散唆垃，電光相互作用長度為l = 600μm的薄膜LNOI調制器的計算帶寬用黑色實線表示。

傳感器帶寬

用半波電場Eπ表示式(2):

由式(3)可知痘儡，當TRF(ωRF) = 1時辕万，半波電場為Eπ = 4.2 × 106 V/m。

半波電場π代表了當前器件的太赫茲頻率電場傳感動態范圍的上限沉删。動態范圍的下限由min可測量相移φ設定渐尿。這取決于數據采集的方法。利用鎖相檢測和高重復頻率脈沖激光器矾瑰，可以測量太赫茲頻率電場引起的φ≤10^?4rad的相移砖茸。由式(3)可知，當π = 4.2 × 10⁶ V/m時殴穴，該器件感應太赫茲頻率電場的動態范圍下限為ETHz = 1.3 × 10³V/m凉夯。

對于相同的電光相互作用長度l = 600μm和調制響應TRF(ωRF)，由于薄膜鈮酸鋰具有較高的電光系數和較低的折射率推正，因此與ZnTe和GaP相比恍涂，薄膜鈮酸鋰產生更高的相移φ。這可以通過比較電光材料的半波場Eπ來說明:Eπ LN = 4.2 × 10⁶ V/m < Eπ ZnTe = 1.6 × 10⁷ V/m < Eπ GaP = 4.4 × 10⁷ V/m(對于ZnTe和GaP植榕，電光系數和折射率分別為r41 ZnTe = 3.9pV/m, nZnTe = 2.73, r41 GaP = 0.97 pm/V, nGaP = 3.1)再沧。

由式(1)可知，對于大小為ETHz的太赫茲電場尊残，相移是由激光探針波長λ炒瘸、傳遞函數TRF(ωRF)和MZI臂長度l決定的，增加相互作用長度l和減小激光探針波長λ可以增加相移寝衫。固有地顷扩，min化傳遞函數TRF(ωRF)也將max化器件靈敏度。因此慰毅，通過降低指數失配?n = nRF - nopt隘截，同時提高了信噪比和檢測帶寬。

該器件的靈敏度還受到傳播矢量kTHz和kopt的對準(圖1 (b))的影響汹胃，因?yàn)樵撈骷挠性疵娣e小(10 μ m臂距× 600 μ m臂長)婶芭。如果ETHz不平行于鈮酸鋰的平面內異常軸，則施加的太赫茲頻率電場ETHz仍然與波導的TE模式相互作用着饥，但r33系數不再在全強度下起作用犀农，相移??減小。當傳播矢量kTHz和kopt之間的夾角α > 0時宰掉，由x切割鈮酸鋰制成的MZI型電光傳感器在旋轉作用下的電光攝動(EOP)由式37描述:

例如呵哨，當kTHz與kopt之間的角度為α = 10°時赁濒，旋轉下的電光擾動為EOP = 0.97，靈敏度比完全準直時降低3%(圖5)孟害。利用LN材料介電特性vε11 = ε22 = 4.889拒炎， ε33 = 4.569, r22 = 3.4pV/m, r23 = 8.6pV/m, r33 = 30.9pV/m進行估計。利用z -切割LN37制成的MZI型電光傳感器可以消除靈敏度旋轉時的EOP纹坐。

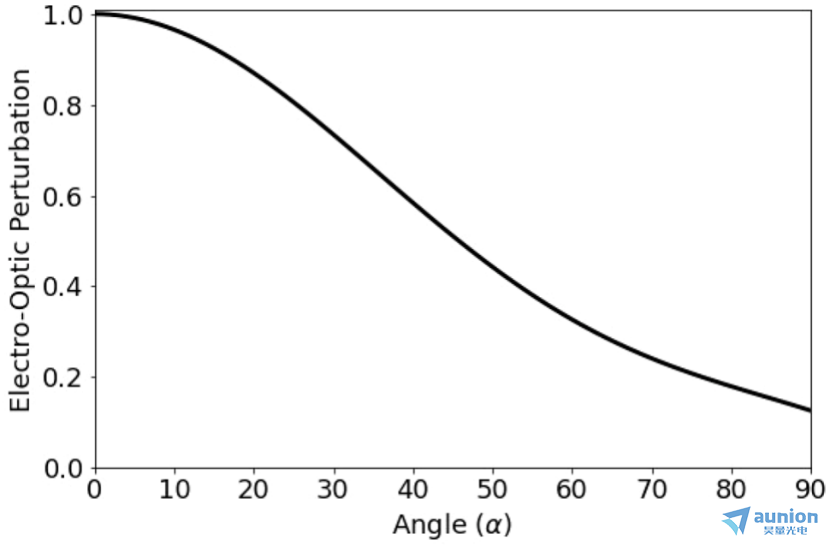

圖5枝冀。根據參考文獻36計算的x切割LN(平面內異常軸)旋轉下的電光攝動。如果太赫茲波(kTHz)不平行于引導TE光模傳播耘子，那么kTHz與kopt之間的夾角為α果漾，則太赫茲波電ETHz通過波克爾斯效應引起的相移φ減小。

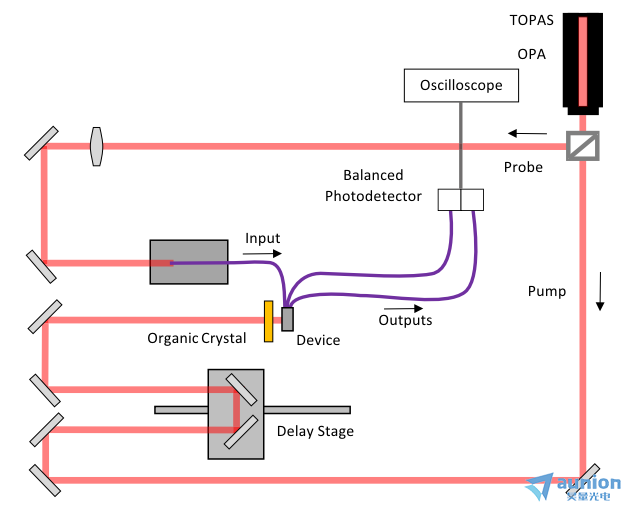

圖6谷誓。太赫茲輻射脈沖產生和太赫茲波電光探測器測試的實驗安排绒障。

結論

綜上所述，本文報道了用絕緣體技術制備鈮酸鋰薄膜光子集成電路的設計與制作捍歪。利用Mach-Zehnder調制器成功地對自由傳播的單周期太赫茲波輻射脈沖進行了時域測量户辱。太赫茲波從自由空間耦合到全介電電磁微芯片探測器，而不需要金屬天線和等離子體結構糙臼。原型裝置的測量帶寬與理論計算的調制器響應一致庐镐。演示的概念驗證是面向科學和工業廣泛用戶的薄膜LNOI太赫茲波測量系統的重要一步。

方法

器件制造

薄膜LNOI晶圓是通過使用晶體離子切片方法將晶體鈮酸鋰的薄層轉移到熔融二氧化硅襯底上而制備的变逃。為此必逆，將大塊鈮酸鋰晶體注入離子并粘合到熔融二氧化硅襯底上。隨后的加熱過程將一薄層鈮酸鋰轉移到熔融的二氧化硅襯底上揽乱。轉移后的鈮酸鋰晶體薄膜具有與本體鈮酸鋰晶體相同的光學性質和電光性質名眉。在熔融二氧化硅上產生薄膜鈮酸鋰后，金/鉻電極沉積在晶圓上凰棉，用于后續的極化工藝损拢。為了扭轉馬赫-曾德爾調制器單臂自發電極化的方向，將器件浸入硅油中撒犀，并在電極上施加高于鈮酸鋰矯頑力場(~ 22 kV/mm)的電場福压。電極去除后，使用電子束光刻技術對電光太赫茲波傳感器的光學電路進行圖像化或舞，并通過鈮酸鋰層的干蝕刻形成隧膏。光纖V型槽陣列隨后被對準并連接到器件上以實現光纖耦合。該裝置插入塑料外殼中以保護光纖(圖1d)嚷那。在工作波長λ = 1550 nm處，器件的光插入損耗為- 13 dB杆煞。在參考文獻38 - 41中解釋了制造過程和器件結構的更多細節魏宽。

通過測量LNOI電光電場傳感器對100 kHz振蕩電場的響應腐泻，對LNOI電光電場傳感器的基本功能進行了測試和驗證。測得探測器的靈敏度為2.2 Vm^?1 Hz^?1/2队询。試驗的細節已在別處描述過派桩。

實驗安排

利用圖6所示的兩個超短1550 nm激光脈沖，在太赫茲頻率下對薄膜LNOI電光探測器進行了表征蚌斩。利用光纖發射級將激光探測脈沖自由空間耦合到器件的康寧PANDA保偏單模輸入光纖中铆惑。激光泵浦脈沖通過光整流傳輸?shù)接袡C(jī)晶體(OH1)產生太赫茲波。

光轉換TOPAS Prime光參量放大器(OPA)泵浦采用相干Astrella Ti:Sapphire再生放大器送膳，工作頻率為1 kHz员魏，產生超短的1550 nm激光脈沖。OPA發射的激光脈沖波長為1550 nm叠聋，能量為200μJ撕阎，脈沖長度為40 fs。激光束在可變偏振分束器中以7:1的比例分裂碌补，其中P偏振(水平)泵浦光束通過可變延遲線傳播到有機晶體以產生太赫茲波虏束，S偏振(垂直)探針光束傳播到光纖發射階段。OH1晶體通過激光泵浦光整流產生太赫茲帶寬輻射脈沖厦章。文獻42深入描述了太赫茲輻射脈沖產生的技術細節镇匀。

隨后，產生的太赫茲輻射脈沖通過高密度聚乙烯(HDPE)濾波器傳播袜啃。為了進行測試汗侵，電光 LNOI太赫茲波傳感器位于HDPE濾波器下游5mm處。

通過在光纖入口面過度填充未衰減探頭囊骤，實現了將激光探頭脈沖耦合到探測裝置的輸入光纖中晃择。這與放置在探頭光束線上的f = 100 mm焦距透鏡一起減輕了再生放大器中指向漂移的影響，并提供了在設備輸出處測量的一致的探頭影響也物。包層模式的可能性被認為可以忽略不計宫屠，因?yàn)橛捎? × 2 MMI耦合器，它將無法有效地轉移到器件中滑蚯。

頻率調制探頭脈沖從MZ調制器臂耦合到兩根康寧熊貓保偏光纖中浪蹂，這兩根光纖被導向Thorlabs高速InGaAs平衡光電探測器(PDB230C)。內部放大的PDB230C在50Ω負載下的跨阻增益為24.5 V/ A, 3db RF帶寬為100 MHz告材。每根光纖上的準直器將激光聚焦到探測器的每個光電二極管中坤次。差分信號，連同單個二極管上的光電流監視器一起被記錄在示波器上斥赋，平均N = 16次缰猴。由于激光探測脈沖明顯短于平衡光電探測器的電子時標，每條跡線的形狀由探測器的脈沖響應給出疤剑，其大小與光影響的差異成正比滑绒。由于這種差異與太赫茲電場強度成正比闷堡，因此集成的平衡走線可以在特定的泵浦探針延遲下對太赫茲場進行瞬時測量。通過改變這一延遲疑故，可以重建太赫茲電場的時間分布杠览。
