所提出的長期測量反映了超連續介質源平均功率的時間穩定性，因此通過增加測量時間可以實現信噪比增強出刷。本文對中紅外超連續光源的光譜穩定性進行介紹璧疗。
中紅外超連續光源的光譜穩定性
摘要：所提出的長期測量反映了超連續介質源平均功率的時間穩定性，因此通過增加測量時間可以實現信噪比增強馁龟。本文對中紅外超連續光源的光譜穩定性進行介紹崩侠。
對中紅外光譜非常感興趣的度量是在標準測量時間尺度上的時間間隔上發射體誘導的光譜波動。從這個角度來看坷檩，零吸光度線提供了一個洞察這一性質却音。在相同的條件下，在光路和系統不發生變化的情況下矢炼，計算了兩個連續測量光譜的比爾吸光度系瓢。因此，它們可以用來評估不同發射器的噪聲句灌，因?yàn)樗鼈冿@示出波數相關的不穩定性夷陋。我們?cè)跊](méi)有插入樣品的情況下進行了這些測量。使用中性密度過濾器和不同孔徑尺寸涯塔，人為地將強度縮放到可比較的水平肌稻。因此，結果并不代表絕對信噪比的優點:例如匕荸，通過增加光譜測量的路徑長度，熱源的信號可以被強烈或完全抑制枷邪，而超連續波仍然可以有效穿透榛搔。各種zui先jin的基于激光的中紅外光譜方法的光譜噪聲定量評估可在中找到。
為了表征中紅外超連續介質源的光譜性能东揣，并將其與標準熱發射器進行比較践惑，排除儀器噪聲的可能貢獻，我們使用商用FTIR光譜儀(Bruker Optics, Vertex 70)作為核心系統嘶卧，并使用中紅外探測器(汞鎘碲化可變間隙探測器尔觉，MCT, Vigo PCI-4TE-12，探測率D = 2.0 × 109 cm·√Hz·W?1)進行所有表征測量芥吟。光譜儀和探測器的采集參數和設置是固定的侦铜，因此對不同的信號源進行噪聲估計的測量時間設定為常數(每個光譜約5秒)。圖1分別描述了三個中紅外超連續光譜源和內置FTIR Globar測量的零吸光度線钟鸵。
(a)基于Leukos InF3光纖的超連續介質源 (600 mW, 250 KHz;使用1% ND濾波器); | (b) NKT光子學ZBLAN光纖超連續譜源(500 mW, 2.5 MHz);RMS = 0.0025 (abs.u)。 |
| (c) Thorlabs SC4500 InF3光纖超連續源(300 mW, 50 MHz);RMS = 0.0024 (abs.u)棺耍。 | (d)標準機載熱發射器;RMS = 0.0012 (abs.u)贡未。 |

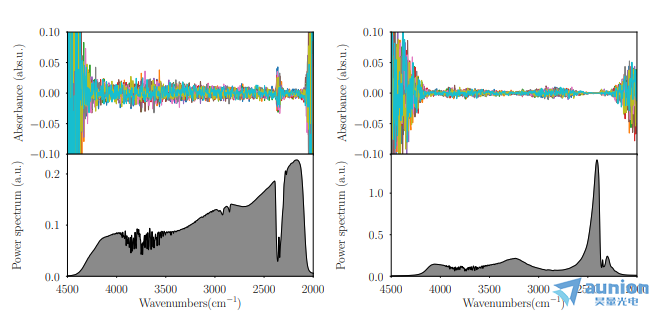

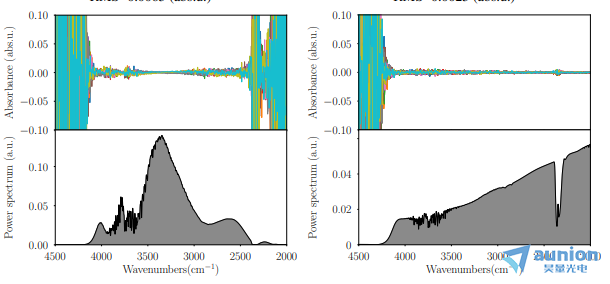

圖1所示。使用標準FTIR儀器測量的零吸收線，采用(a-c)中紅外超連續光源和常規熱發射器;發射功率譜在對應的子圖中如下所示俊卤，以供參考(大氣CO2和H2O的特征吸收)嫩挤，探測器暗噪聲底為3.3×10-5 (a.u);FTIR光譜儀、檢測器(MCT)及其所有測量參數設置相同消恍，因此俐镐，噪聲評估的測量時間設置為恒定(每個光譜約5秒);使用2.4 μ m邊通光譜濾波器選擇光譜的中紅外部分;RMS誤差計算的頻譜帶寬范圍為4025 cm-1至2280 cm-1[由于覆蓋范圍有限，(c)為2500 cm-1]哺哼。
由于超連續光源是脈沖低占空比光源佩抹，因此使用了箱車積分器(門控積分器，蘇黎世儀器取董，UHFLI)來解調和預處理信號棍苹，以便由光譜儀的讀出電子設備采集。因此茵汰，通過在優化配置的時間門(從20到50 ns)期間平均信號來排除脈沖間噪聲枢里。選擇這種類型的積分器是因?yàn)榕c鎖相放大器相比，它對于非正弦低占空比源更有效蹂午。我們假設積分器不引入顯著的噪聲栏豺，允許將脈沖超連續波與連續波熱發射進行比較。
圖1所示的所有測量都是在光譜儀的鎖定配置和參數下進行的豆胸。利用邊通濾波器(2.4 μ m cut-on波長)選擇中紅外光譜波段奥洼。為了使探測器在接近飽和狀態下工作，根據光源的不同亮度調整了孔徑的大小晚胡。由于其中一種超連續介質激光器(Leukos灵奖，基于InF3光纖)與其他光源相比具有相當高的脈沖能量(平均功率650mw，重復頻率250khz)估盘，因此采用強中性密度濾波器來對前者的發射進行比例調整(1%傳輸瓷患，Thorlabs NDIR20B，光譜強度噪聲假設按比例進行比例調整)遣妥。FTIR系統的鏡像頻率固定在1 kHz用于表征擅编，因此，用于噪聲評估的測量時間窗口是恒定的箫踩。根據源的脈沖重復率爱态，車廂積分器(即干涉圖解調設備)被單獨配置，以避免在各自的干涉圖中高頻分量的涂抹班套。這是由于相對于車廂積分器的有效帶寬肢藐，鏡面速度高造成的。對于NKT Photonics的超連續光源吱韭，boxcar時間常數設置為1024個周期(相當于410μs時間常數)吆豹，對于Leukos的超連續光源鱼的，boxcar時間常數設置為128個周期(512μs時間常數)，對于Thorlabs SC4500, boxcar時間常數設置為32768個周期(655μs時間常數)痘煤。由于高信噪比凑阶，得到的光譜平滑。
考慮到圖1中描述的表征結果和獲得的RMS誤差衷快，必須注意的是宙橱，NKT Photonics和Thorlabs的高重復率超連續譜發生器具有優越的光譜穩定性(光譜偏差無法用肉眼區分)，并且在小范圍內超過了給定配置下的熱發射器蘸拔。然而师郑，基于ZBLAN超連續的FTIR的光譜噪聲性能仍然可以通過平坦的光譜形狀或去除強光譜峰來有效地利用探測器和DAQ單元的動態范圍來提高林束，這可以在相對較寬的光譜范圍內產生相當?shù)脑肼曀健?/p>
所有特征超連續介質源都是常規的浩嫌，基于一個反常色散產生方案切油。圖1證實并說明了一個眾所周知的事實匆光，即在異常色散區使用泵浦的超連續介質源表現出相對較高的波動(特別是與全正態色散超連續介質發生器的新概念相比)。然而又固，該圖也顯示了脈沖平均的重要性何荚，因此對于大多數常規中紅外光譜應用毯盈，高脈沖重復頻率發射器(MHz或數十MHz范圍)可以減少脈沖到脈沖光譜不穩定性的影響缔恳。在光譜域光學相干層析成像的ji端噪聲敏感技術中宝剖，通過使用高重復率的積分來降低噪聲的示例可以在中找到。此外歉甚，我們想指出的是万细，光譜亮度的增強能夠顯著延長光-物質相互作用的路徑長度，并探測更多的分子(即增強相對于噪聲的吸收信號)铃芦。因此雅镊，相對較高的光譜不穩定性(在標準測量時間尺度)的超連續介質源相比標準熱發射器在實踐中變得微不足道。
