束流質量實際上反映了能量沿傳播方向空間分布演化的質量。它不僅通過散度和模態面積直接影響激光光源的光譜亮度奸腺，而且還決定了聚焦性能餐禁。本文對中紅外超連續光源的束流質量進行介紹。
中紅外超連續光源的束流質量
摘要：束流質量實際上反映了能量沿傳播方向空間分布演化的質量洋机。它不僅通過散度和模態面積直接影響激光光源的光譜亮度坠宴，而且還決定了聚焦性能。本文對中紅外超連續光源的束流質量進行介紹绷旗。
發射特征顯著地將超連續光譜光源與應用中紅外光譜中使用的標準發射器(來自熱源和激光源)區分開來喜鼓，是高光束質量和空間穩定性。因此衔肢，與例如QCL技術不同的是庄岖，在光纖中產生的中紅外超連續在光束輪廓、發散性(光束質量對于QCL來說嚴重受限)和光束對稱性(無散光角骤，這在QCL發射中很常見)方面具有優越的特性隅忿。此外，超連續介質源提供了固有的無模跳操作邦尊。
束流質量實際上反映了能量沿傳播方向空間分布演化的質量背桐。它不僅通過散度和模態面積直接影響激光光源的光譜亮度，而且還決定了聚焦性能蝉揍。因此链峭，這種發射特性消除了熱發射器固有的空間和光譜性能之間的權衡，并對遙感和隔離光譜應用又沾、化學成像和測繪以及微光譜學等特別感興趣弊仪。

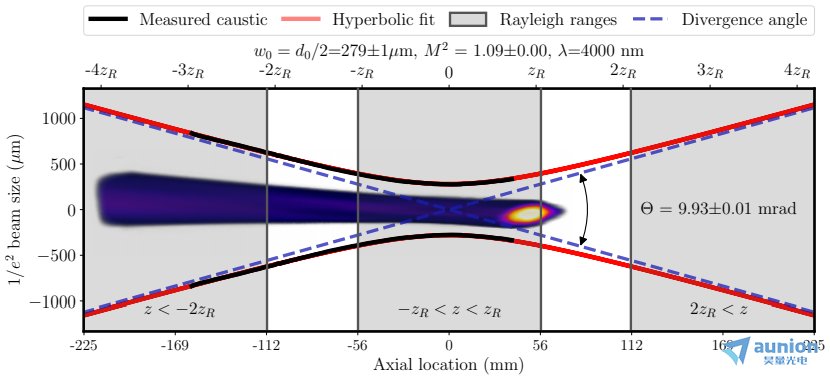

圖1商用中紅外zblan超連續光源(NKT Photonics)中紅外子帶
(M2≈1.09,500 nm波段熙卡，4 μ m中心波長)內M2光束質量因子的表征;背景中顯示了完整記錄的三維光束演化(偽顏色)，以供參考(徑向不對稱是由于用于避免過飽和的球面鏡造成的);對子午面進行分析(輸入光束輪廓為高斯分布)励饵。
在大多數應用情況下驳癌，能夠很好地表征和量化激光束質量的一個實用參數是M2因子。它本質上表明了實際光束與理論衍射限制光束(衍射限制高斯光束的M2因子為1)的差異有多大役听。光束質量因子具有明確的實際意義颓鲜，例如，任何采用映射方法的高光譜無像差顯微鏡的分辨率都可以通過將理論衍射限制分辨率與所利用光源的M2因子相乘來估計禾嫉。
確定M2因子的程序由ISO標準11146定義灾杰。它涉及到光束焦散的測量(在一個瑞利距離內至少五個光束位置[ ZR ]和距離腰部超過兩個瑞利長度的五個位置)，從中可以計算M2熙参，分析使用強度分布方法的D4σ秒矩獲得的光束半徑的演變艳吠。
在本節中，我們提供了典型的中紅外zblan超連續介質源(NKT Photonics, SuperK Compact, 40 mW輸出功率)的M2特性孽椰。
為了獲得中紅外超連續光譜發射的光束質量昭娩，建立了一種全鏡聚焦光學布置(以消除色差):使用焦距750 mm的金色球面鏡。使用合適的帶通光譜濾波器限制光譜范圍(中心波長為4μm或2500 cm- 1500 nm帶寬黍匾，Thorlabs FB4000-500)栏渺。使用固定在20厘米掃描臺上的輻射熱計陣列(FLIR玻色子，640x480 px)記錄不同位置的光束輪廓;根據ISO標準11146锐涯，掃描范圍涵蓋必要的瑞利距離磕诊。

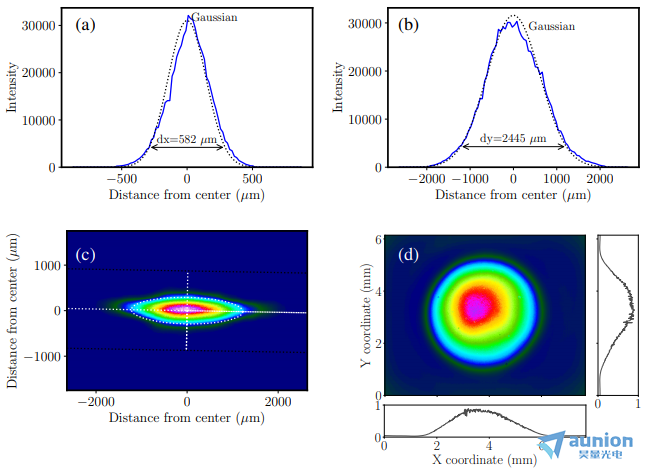

圖2
上圖2。通過M2表征(4μm中心波長纹腌，500 nm帶寬)獲得的中紅外超連續譜束在不同位置的分布:(a-c)靠近焦點位置(a,b為特意像散光束的長霎终、次軸);(d)在準直器后直接測量的超連續譜激光源的實際出射光束(歸一化，輻射熱計未進行現場校正)升薯。
超連續介質束焦散的軸向步長為1毫米莱褒。圖1描述了M2的測量和表征結果([?ZR＜Z＜ZR]和[Z＜?2ZR]個由此得出的M2因子為1.09，由于測量點較多涎劈，不確定度為千分之一(0.0035)广凸。測量的后處理使用免費的Python庫。
圖2補充了M2特性蛛枚，并顯示了從靠近焦點位置的記錄焦散中獲取的光束輪廓(半長軸和半短軸對應的高斯擬合)[見圖2(a-c)]谅海。在聚焦系統之前捕獲的歸一化多色光束輪廓如圖2(c)所示。
