由于磁光信號的小捐友，磁圖像會被不完美表面的極化效應強烈地掩蓋淫半。然而，更強大的方法是實現數字圖像處理匣砖。磁性材料非常適合于差分成像科吭，因?yàn)榇呕瘡?qiáng)度可以通過外部磁場來控制，而不會改變樣品的形貌猴鲫。
磁光顯微鏡中寬視場反射顯微鏡的設置和圖像處理
標準程序從磁性飽和狀態的數字化平均圖像開始对人，其中在外部直流磁場中消除了所有域》鞴玻或者牺弄，可以應用一個中等振幅的交變場，它在平均過程中混合了域宜狐，其優點是樣品上的力可能比直流飽和所需的高場小势告。該無域背景(參考)圖像隨后從包含域信息的狀態中減去。然后抚恒，差值圖像顯示了區域圖案的顯微圖咱台，可以通過平均和數字對比度增強來改善，而不受地形對比度的影響俭驮。通常需要在不同方面研究相同的域回溺，例如在Kerr和voight對比度條件下或使用不同的分析器和補償器設置以獲得深度選擇性。這可以通過組合實驗來實現:在創建了特定域模式的正則差分圖像之后，在不同對比度條件下存儲相同模式的圖像作為參考圖像遗遵，然后從相同對比度條件下獲得的飽和狀態圖像中減去該圖像萍恕。這樣就得到了兩幅具有相同域圖案但對比度不同的圖像。對于層選擇成像來說瓮恭，組合技術是必不可少的雄坪。

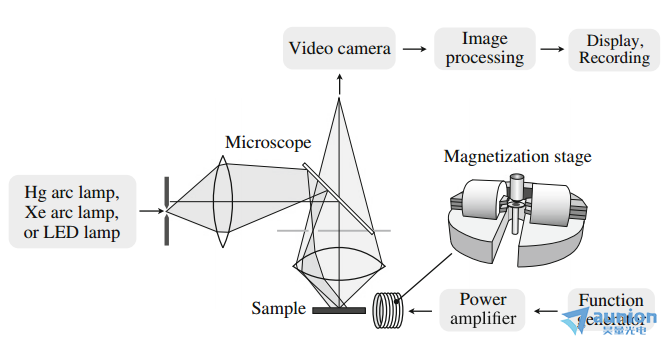

圖1.實驗設置寬視場克爾顯微鏡。圖像處理和函數生成器通常在計算機中實現屯蹦。平面內任意方向的磁場可以由一個可旋轉的電磁鐵施加维哈。樣品被安裝在郵票上，郵票被放置在分裂的極片之間登澜，以使一個合理的樣品位移阔挠。在這樣的設置下，磁場可以達到十分之一特斯拉脑蠕，在適當?shù)臉O尖幾何形狀和近極距離下達到特斯拉狀態购撼。通過特殊設計的電磁鐵也可以產生垂直的磁場(即平行于物鏡)
視頻增強、寬視場磁光顯微鏡的完整實驗裝置示意圖如圖1所示谴仙。由于偏振器和分析儀的相對開度小迂求，大部分光被丟棄，因此必須使用高光密度的光源晃跺。高壓汞弧燈提供足夠的亮度和顏色光譜揩局，可以單色使用在黃綠色和藍色范圍通過合適的光譜過濾器。單色光的使用是深度選擇性克爾顯微鏡的先決條件掀虎。水銀燈的缺點是不穩定凌盯，壽命短。更穩定的是氙弧燈烹玉，它提供的白光密度只有汞燈的四分之一驰怎。如果用高靈敏度的攝像機來補償光線不足，這仍然是足夠的二打。寬視場顯微鏡的激光照明是有問題的:激光的相干性導致衍射圖案(散斑)县忌，這是由于光學器件表面和污垢顆粒的干擾。這種偽影可能比任何磁光對比度都要強幾個數量級继效，消除這種偽影需要特殊的去斑點方法症杏。
然而，令人滿意的結果與激光照明顯微鏡只有在多幀累積圖像莲趣，其中殘余的激光效應得到充分平均鸳慈。高強度發光二極管(LED)是未來應用前景廣闊的光源饱溢。它們提供高穩定性的單色光喧伞，并且已經達到了適合磁光學顯微鏡的強度。將一組led直接放置在孔徑膜片的平面上，使得膜片不再需要潘鲫，因?yàn)榭梢酝ㄟ^(guò)運行陣列的不同led來模擬中心或移位的狹縫翁逞。zui近，通過使用不同顏色的單色led并將其放置在衍射平面上的選定位置溉仑，證明了不同磁化分量的同時寬視場成像挖函。使用一些二向色裝置分離相應的反射克爾圖像，產生對選定的面內或面外磁化分量互補敏感的寬視場圖像浊竟。這種二色成像方法將大大改進定量克爾顯微鏡技術怨喘，并有可能實現基于波長選擇的方便的層選擇性克爾顯微鏡。
增強對比度的圖像處理需要數字圖像采集振定。數字ccd(電荷耦合器件)或cmos(互補金屬氧化物半導體)相機直接提供數字化數據流必怜，而視頻速率CCD相機的模擬輸出必須通過模數轉換器進行轉換。如果數字CCD相機的幀速率足夠快(約10赫茲)后频，可以實現實時成像梳庆，那么它就適合克爾顯微鏡。CCD芯片的冷卻提高了信噪比卑惜，圖像增強器可以進一步提高靈敏度膏执。在實際應用中，需要對圖像亮度進行適當調整露久，以滿足攝像機的動態范圍更米。增大分析儀角度或?qū)?mark class="span_mark" data-type="1">光圈開到消光交叉的寬度以外，從而增大背景強度抱环，是實現大信噪比的實用手段壳快。可能的對比度損失并不是一個嚴重的問題镇草，因?yàn)閷?duì)比度可以通過電子差分成像來增強眶痰。為了創建差分圖像，首先通過對相同樣本狀態的重復圖像求和來存儲平均參考圖像梯啤。然后從所有后續圖像中連續減去參考圖像竖伯。由于對域運動的視覺觀察是任何一種域分析的基礎，如果在不平均的情況下“實時”進行減法過程是有利的因宇。為了表示和記錄的目的七婴，可以通過在遞歸過程中添加一些數字化圖像來產生傳入圖像的運行平均值來減少噪聲。由于噪聲是隨機的察滑，而信號不是隨機的打厘，因此運行平均既可以減少噪聲的貢獻，又可以增強輸出數字圖像的信號分量贺辰。結果得到一幅亮度恒定的圖像户盯，隨著平均時間的增加嵌施，圖像的噪聲不斷降低。通過差分圖像處理莽鸭，可以顯示0.1%以下的對比度(人眼的對比度靈敏度zui多為百分之幾)吗伤。因此高機械，熱硫眨，電穩定的顯微鏡是必不可少的足淆，以獲得好的結果。
