在本應用筆記中石挂，我們利用Moku云編譯博助，通過VHDL進行可自定義的編程，來解釋常用的移動平均濾波器的開發痹愚，并通過多儀器并行功能對其性能進行了測試富岳。
使用Moku自定義實時數字濾波器實現降噪與去尖峰
在本應用筆記中，我們利用 Moku 云編譯和多儀器模式來解釋常用移動平均濾波器的開發拯腮。我們使用示波器和頻率響應分析儀來檢測有限脈沖響應(FIR)濾波器窖式。然后，我們使用Moku:Pro疾瓮、Moku:Lab或Moku:Go設備開發脖镀、部署和檢測五點中值濾波器。以這種方式組合線性和非線性濾波器狼电，可用于抑制許多控制或傳感應用中的尖峰并降低噪聲。
Moku云編譯
Moku云編譯(Moku Cloud Compile, MCC)是Liquid Instruments的一項功能弦蹂，可讓您快速編譯自定義硬件描述語言(HDL)代碼并將其部署到Moku設備肩碟。MCC將Moku內的FPGA開放，可以自定義代碼凸椿，并允許特定的功能和特性削祈。我們提供一系列示例和支持來幫助您部署自定義功能。
移動平均濾波器
移動平均濾波器是n個連續信號樣本的平均值脑漫。方程為：
其中x(t)是離散時間序列輸入信號髓抑，y(t)是輸出信號。例如优幸，當n = 4時：
這種濾波器在降低信號噪聲方面具有非常有用的應用吨拍。對于不相關的白噪聲，此移動平均函數zui適合抑制噪聲并保留尖銳的階躍響應网杆，但阻帶性能較差羹饰。在硬件中實現這一點僅需要加法器和一次除法，因此在硬件資源有限的情況下非常有用碳却。在硬件中队秩，除以任意數字在FPGA中并不簡單。通常昼浦，該濾波器是通過確保n是2的冪（即n =2N）來實現的馍资，從而將除法減少為右移N個二進制位。

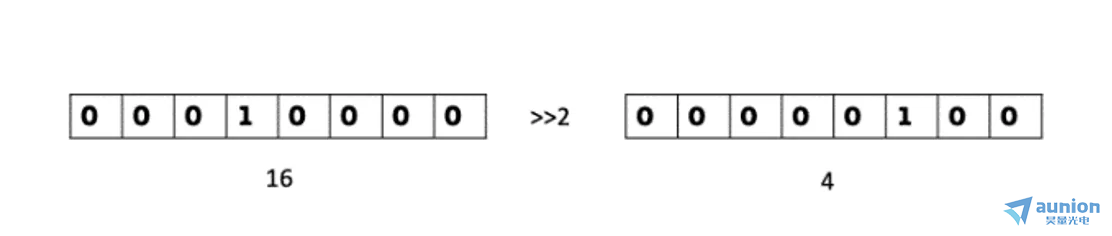

圖1 二進制按位移位示意圖

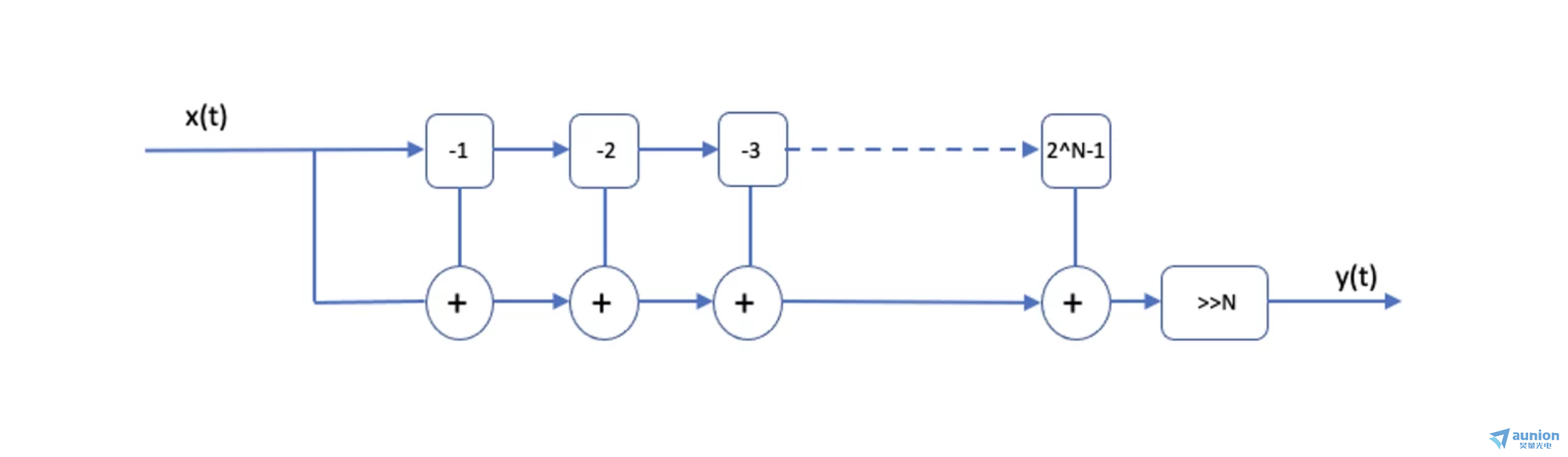

直接硬件實現如圖2所示关噪。
圖2 以一系列加法器實現移動平均
此方案需要2N個加法器鸟蟹，硬件成本比較昂貴乌妙。深度加法器還可能需要時鐘寄存器來滿足合理的時序性能。我們可以通過以下方式改進這一點：
因此戏锹，圖3更概括地說明了這一點：

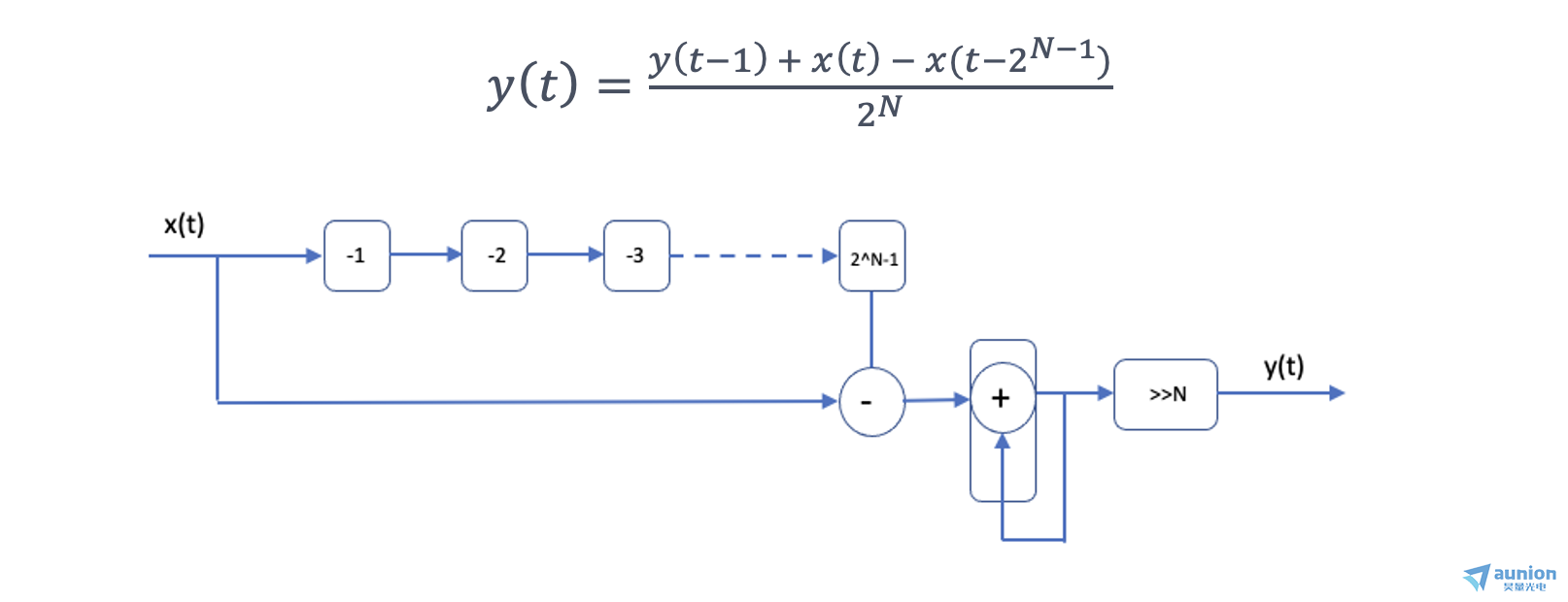

圖3 累加器實現
這說明每個輸出取決于先前的輸出和當前的輸入」诳瑁現在，我們已將移動平均簡化為一個累加器锦针、一個減法器和一個n級移位寄存器荠察，后者用于2N除法的按位右移。當N > 4時奈搜，硬件明顯有了節省悉盆，限制因素是2N級移位寄存器。此外馋吗，不需要更多的時鐘元件來滿足時序限制焕盟。
VHDL實現

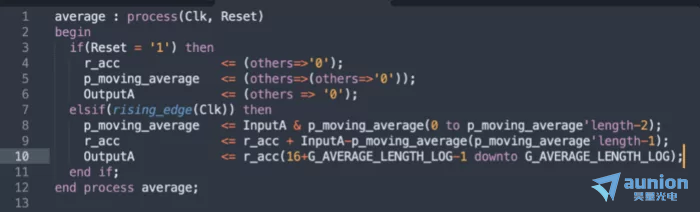

圖4顯示了VHDL實現的核心。這個過濾器的核心非常簡單宏粤，只有12行代碼脚翘。p_moving_average是zui后N個樣本的時間歷史記錄，其中第8行在前面添加zui新的輸入并刪除zui舊的輸入绍哎。在第9行来农，累加器r_acc正在添加新的輸入，而第10行正在生成輸出所需的按位移位（除法器）崇堰。
編譯和部署
編譯該VHDL代碼非常便捷沃于。
首先，請?jiān)L問compile.liquidinstruments.com海诲，上傳代碼繁莹，然后選擇構建。Liquid Instruments服務器將生成一個文件或比特流特幔，定義FPGA上實現代碼所需的硬件配置咨演。對于Moku:Go和Moku:Lab，編譯大約需要5分鐘敬辣；對于 Moku:Pro雪标，由于 FPGA 的尺寸更大，該時間接近20分鐘溉跃。
此處提供了指導您完成編譯和部署的詳細說明：
https://www.liquidinstruments.com/blog/2022/09/02/starting-with-moku-cloud-compile/
測試MCC移動平均濾波器

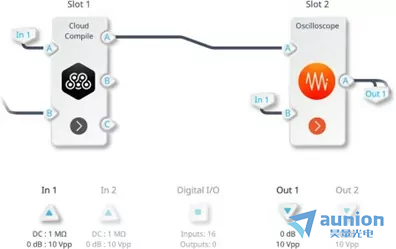

為了測試該移動平均濾波器村刨，我們使用Moku:Go的多儀器模式(MiM)，如圖5所示撰茎。在此模式下嵌牺，我們可以部署兩臺采樣率為31.25 MHz的儀器。我們同樣可以在Moku:Pro，Moku:Lab上測試該濾波器逆粹。
插槽1插入MCC移動平均濾波器募疮，插槽2插入示波器儀器。我們使用示波器觀察從輸入1輸入的的已濾波和未濾波信號僻弹。示波器還具有一個集成波形發生器阿浓，用于生成測試信號。在本例中蹋绽，我們使用示波器的內置波形發生器生成2 kHz 的方波芭毙，并將其連接到輸出1。我們?cè)谕獠繉⑿盘?hào)衰減 60 dB卸耘，使其接近Moku:Go的本底噪聲退敦。然后我們將該信號路由回輸入1。
圖 5：多儀器模式下的濾波器測試設置

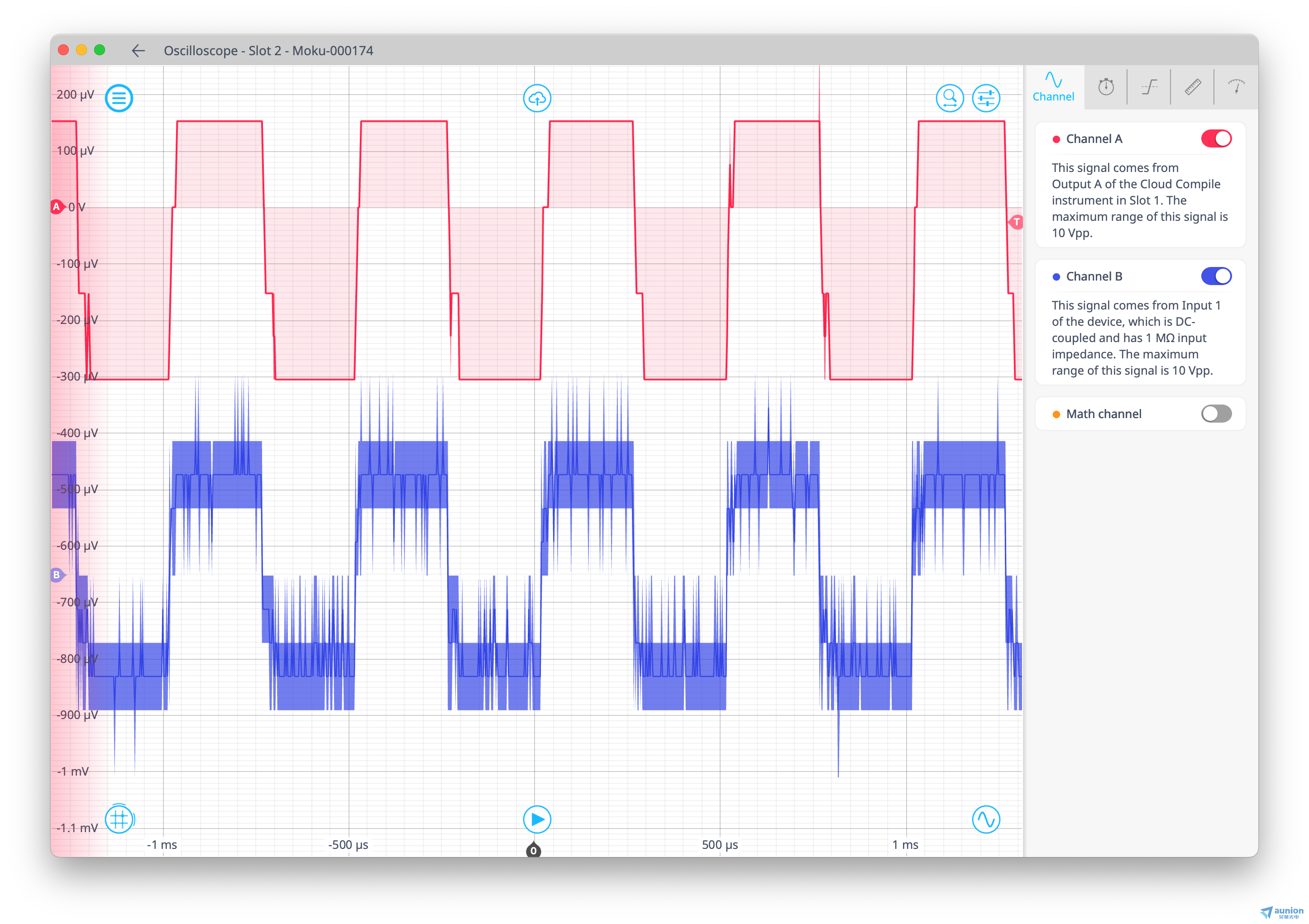

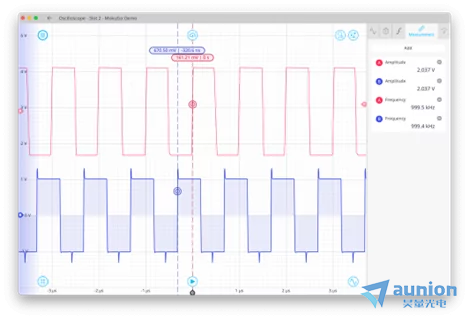

在圖6中蚣抗，我們可以在藍色軌跡中看到衰減后的噪聲方波侈百。紅色跡線顯示移動平均器的輸出，具有明顯更干凈的方波翰铡。這是一種十分有效的降噪技術钝域，我們使用了MiM，并在一個插槽啟用了MCC功能锭魔。
現在我們轉為關注噪聲功率网梢，我們知道該平均濾波器將噪聲功率降低了2N倍；噪聲幅度降低了
赂毯。我們的實現使用N=8，因此噪聲幅度應減少到原始值的6.25% (1/16)拣宰。
因此党涕，這種zui簡單的濾波器對于降低噪聲很有用淹遵。它的計算量也非常小扼仲，只需要累加器吕晌、減法器和按位移位导街。這意味著它可以以非常高的速度運行拜轨，在 Moku:Pro 上為 312.5 MSa/s航棱，在 Moku:Go 上為 31.25 MSa/s骇两。

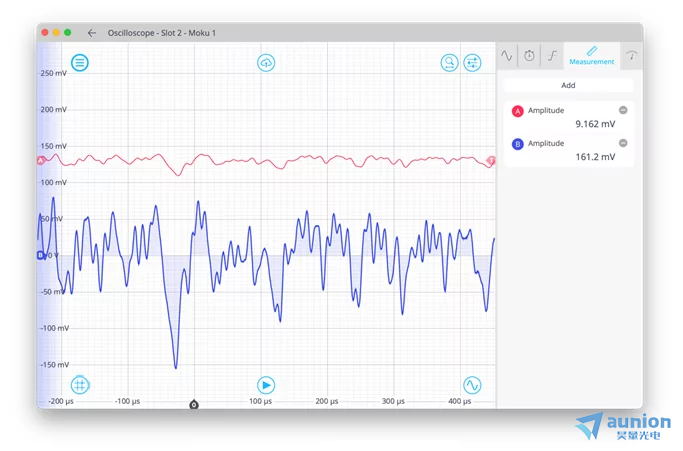

圖7顯示了 Moku:Go 輸入噪聲（藍色線）和幅度分別為161.2 mV和9.162 mV的移動平均濾波器信號（紅色線）宴咧。由此我們可以看出朝群，濾波器后的噪聲幅度接近于原始噪聲的預期因子1/16燕耿，即 9.162
161.2 = 0.057。該過濾器正在運行并滿足我們的期望姜胖。
圖7 輸入噪聲與濾波后信號
頻率響應

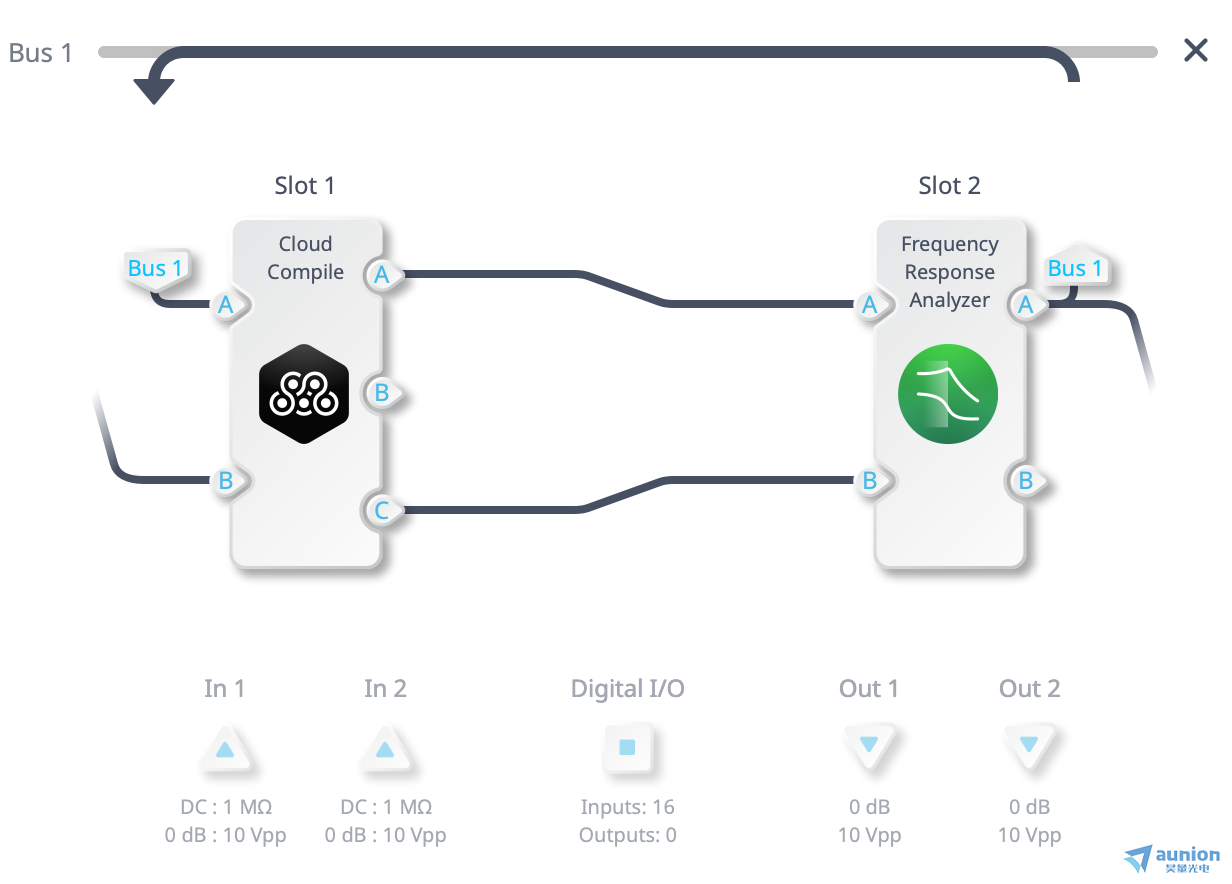

我們可以使用Moku頻率響應分析儀(FRA)儀器輕松確定移動平均濾波器的頻率響應誉帅。FRA在其輸出上驅動掃頻正弦波，并測量其輸入上產生的幅度和相位。圖8顯示了測試設置：
圖 8：頻率響應分析儀設置

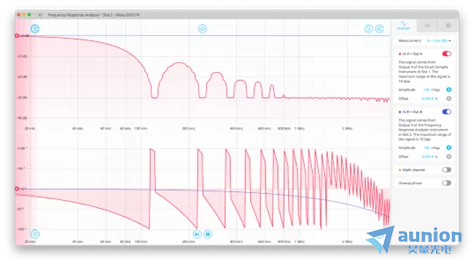

圖9顯示了MCC濾波器的頻率響應結果蚜锨。與圖10（理想移動平均濾波器的MATLAB圖）相比档插，我們發現移動平均濾波器沒有提供特別好的阻帶衰減。
圖9 移動平均濾波器的頻率響應

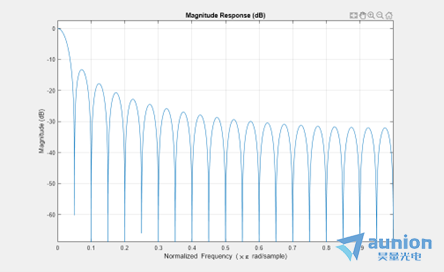

圖10 理想移動平均濾波器的MATLAB圖
中值濾波器
中值濾波器是一種非線性濾波器亚再，用于確定小移動窗口的中值郭膛。輸入樣本通過窗口，輸出給定任何時間樣本的中值氛悬。移動平均濾波器適合過濾均勻分布的隨機噪聲则剃，中值濾波器適合濾除非常短的尖峰或脈沖噪聲。雖然它經常部署在圖像處理中圆雁，但它在更一般的信號處理中也很有用忍级。
通常，為窗口長度選擇奇數個樣本：3伪朽、5或7個點轴咱。這意味著輸出只是值排序窗口的中間樣本。
VHDL實現

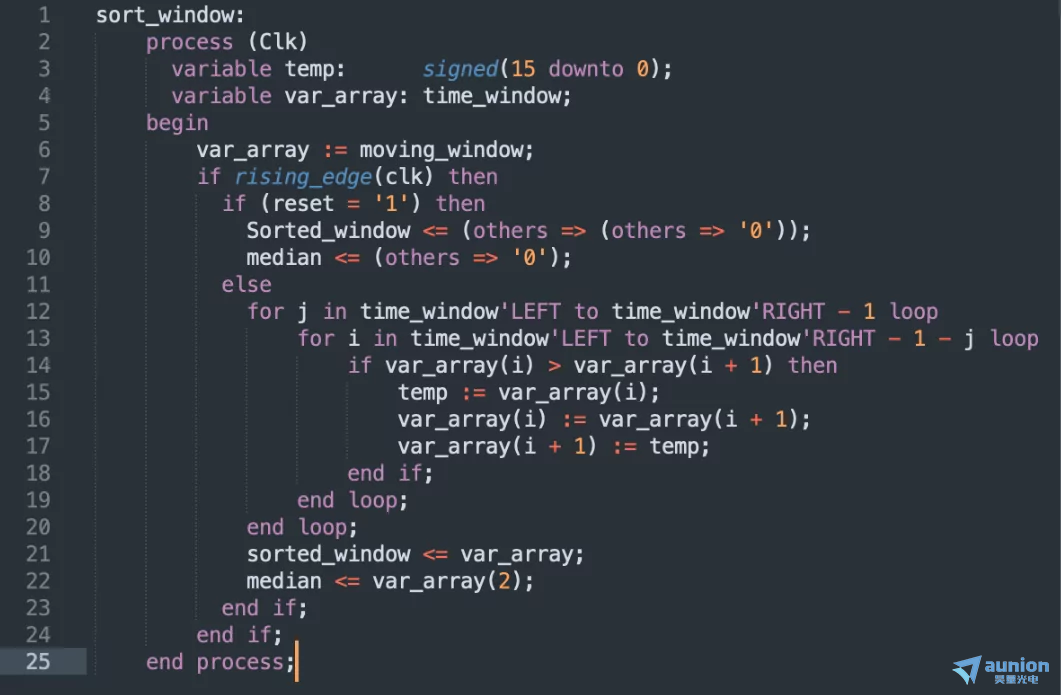

圖11顯示了VHDL五點中值函數的實現烈涮。在時鐘信號的每個上升沿朴肺，圖11中的函數將五個輸入樣本從低值到高值排序。這種排序發生在第12行到第20行的兩個嵌套“for”循環中坚洽。因此戈稿，中位數是排序窗口中的第三個樣本；這被分配給第22行的輸出讶舰。
圖 11：中值VHDL代碼
我們可以使用示波器和云編譯器插槽以及示波器的波形生成器鞍盗，以與移動平均濾波器相同的方式分析中值濾波器的時域性能。

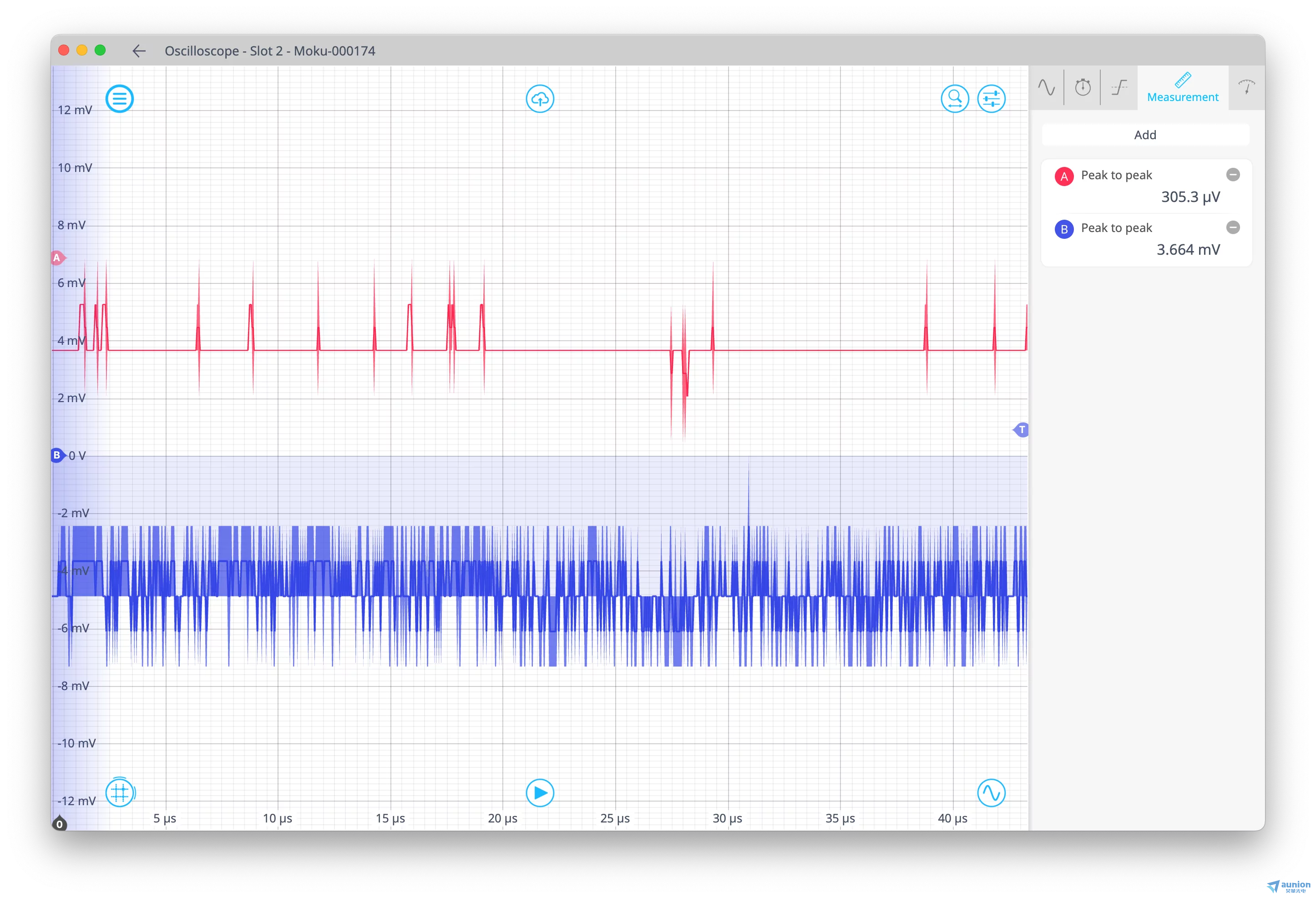

圖12顯示噪聲峰值顯著降低跳昼，未濾波噪聲的峰峰值測量值從 3.66 mV 降低至濾波后的305 μV般甲。這減少了1/12，不如移動平均濾波器(1/16)有效鹅颊。
圖12 中值濾波器時域性能
由于中值濾波器的一個關鍵功能是消除脈沖噪聲敷存，因此我們還使用帶有附加脈沖的方波來檢查其性能。圖13顯示了具有前沿尖峰和低電平中途尖峰的方波（藍色線）堪伍，濾波信號顯示中值濾波器去除尖峰后的方波（紅色線）锚烦。
圖13 去除尖峰噪聲的中值
我們?cè)贛oku:Go上編譯并測試了這個中值濾波器，它的MCC時鐘速率為31.25 MHz帝雇。然而涮俄，在為Moku:Pro測試此示例時，由于時鐘速率增加到312.5 MHz摊求，我們需要調整我們的示例禽拔。圖 11 中的實現使用帶有變量的嵌套 for 循環刘离。這合成了一個復雜的組合邏輯網絡，其轉遞延遲（圖14）超過了Moku:Pro時鐘速率的3.2 ns周期睹栖。為了滿足時序要求硫惕，時鐘元件之間的邏輯轉遞延遲必須小于時鐘周期。
圖 14：通過邏輯的傳遞延遲
我們需要將大型邏輯塊分成由寄存器或時鐘元件分隔成段野来。在VHDL中恼除，我們通過使用信號而不是變量來實現這一點。在本例中曼氛，為了便于編碼豁辉，我們將邏輯分為五個階段。這意味著輸入到輸出的延遲約為五個時鐘周期舀患，這適合我們的應用程序徽级。

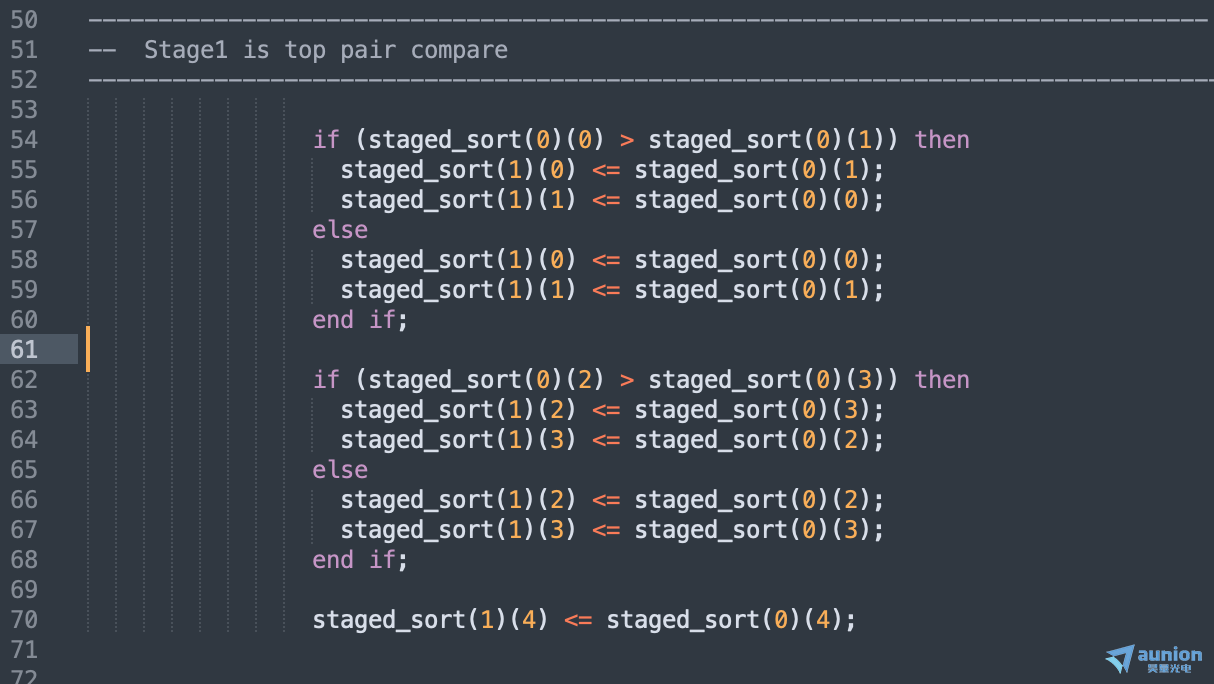

圖15顯示了該五階段線性中值算法的一個階段×那常可以在此處下載的項目文件中找到完整的VHDL：
https://gitlab.com/liquidinstruments/cloud-compile/examples
圖15 VHDL代碼部分示例
Moku:Pro 中值濾波器測試
我們使用MiM中的Moku:Pro和任意波形發生器(AWG)來創建帶有噪聲尖峰的方波餐抢。然后，我們將AWG的輸出連接到MCC中值濾波器低匙，并使用示波器觀察效果旷痕。

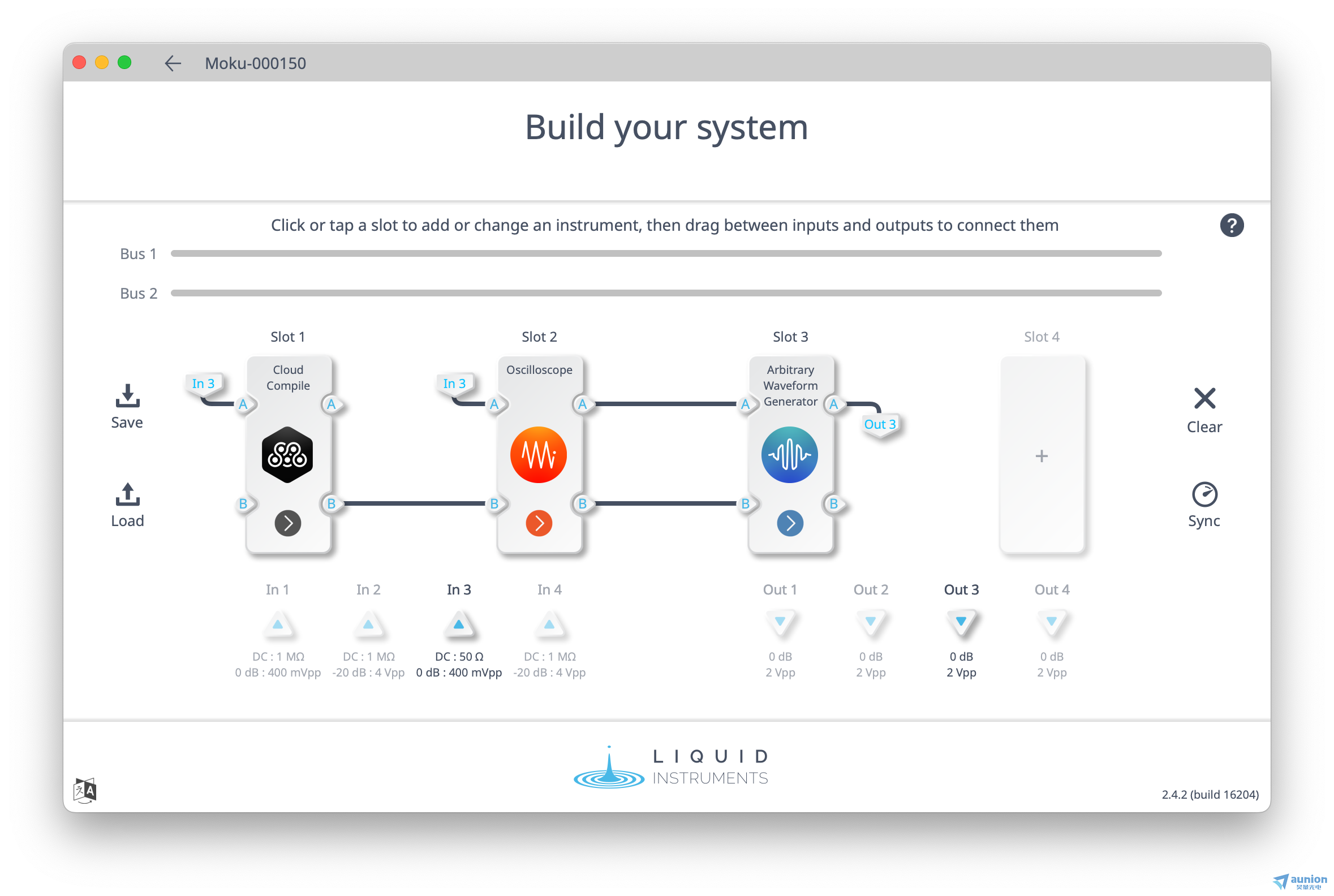

此MiM設置如圖16所示。我們配置了AWG顽冶，如圖17所示欺抗。它的輸出將模擬信號驅動到Moku:Pro的輸出 3，而該信號又通過同軸電纜環接到輸入3强重。中值濾波器部署在MCC中绞呈，并使用示波器來觀察性能。
圖16 Moku:Pro中值濾波器測試系統

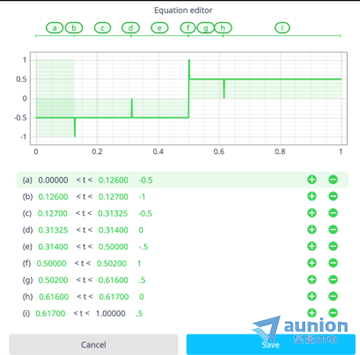

圖17 任意波形發生器间景，帶有脈沖的方波

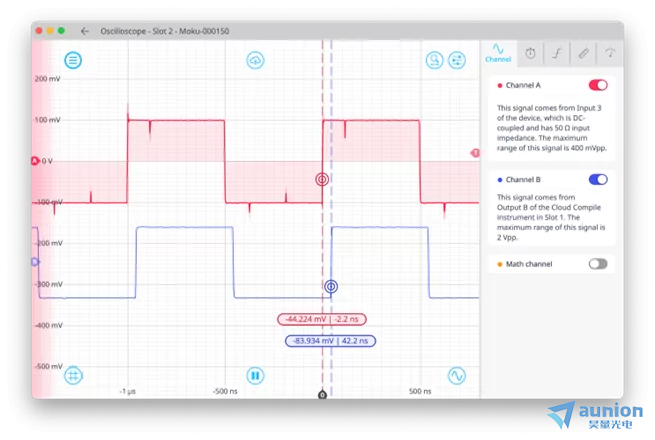

zui后报强，我們觀察中值濾波器的性能，如圖18所示拱燃。中值濾波器消除了尖峰，同時保留了方波的尖銳邊緣力惯。由于插入分級時鐘線程而導致的處理延遲導致大約44 ns的延遲碗誉。
圖 18：Moku:Pro中值濾波器現象
總結
在本應用筆記中，我們討論了移動平均濾波器和中值濾波器的實現父晶。為了實現這些哮缺，我們利用Moku Cloud Compile來構建過濾器并將其部署到Moku:Go。然后我們修改了設計以確保與增加的Moku:Pro時鐘速率兼容甲喝。為了驗證MCC濾波器尝苇，我們使用多儀器模式連接完全可定制的濾波器、示波器和任意波形發生器。這種實現方式可以有效降低噪聲糠溜，同時保留數字信號處理應用中的信號邊緣淳玩。
本文的代碼可在此處下載：
https://gitlab.com/liquidinstruments/cloud-compile/examples
