上世紀80年代末菊值，隨著磁性多層膜中巨磁電阻(GMR)的發現，以及對其巨大應用潛力的認識育灸，對該效應的系統研究開始了腻窒。他們還對多層結構的磁性進行了基礎研究，如果想為基于巨磁阻的設備提供合適的操作條件磅崭，這一點非常重要儿子。從發現到商業化利用，用了不到10年的時間砸喻。1997年底柔逼，第1批配備新技術讀頭的硬盤驅動器被賣給了客戶。如今割岛，基本上整個硬盤磁頭生產已經轉向多層磁阻器件愉适。
磁阻設備
圖1.1概述了這種磁讀頭傳感器的原理，以及隨后的一些發展和設想蜂桶。圖給出了面內電流GMR傳感器的原理圖儡毕，因?yàn)樗谟脖P(pán)讀磁頭中使用過一段時間。由非磁性但導電的間隔層隔開的至少兩個鐵磁層(FM)堆疊的電導率可以在兩個磁性層的磁化方向彼此更平行或更反平行的情況下發生顯著變化扑媚。從技術上講腰湾，其中一層通常被設計為硬磁層，它受通常的外部磁場的影響很小疆股，而另一層被稱為軟磁層费坊，它很容易對外加磁場的變化做出反應。這種效應的巨大尺寸使得我們可以檢測到硬盤上的雜散磁場的微小變化旬痹，就像軟磁層的磁排列中的微小偏差一樣附井，這反過來又使磁盤制造商能夠減少檢測單個比特信息所需的磁盤上方雜散場的數量，并相應地減小其尺寸两残。這導致了磁性硬盤存儲密度的年增長率的變化永毅，在1997年之前，它以每年60%的速度快速增長人弓，從那時起沼死，它以每年驚人的100%的速度加速增長。
一個相關的效應崔赌，隧道磁阻(TMR)意蛀，如圖1.1b所示耸别。雖然在GMR效應發現之前，但在90年代县钥，當它被討論在磁性數據存儲方面的可能應用時秀姐，它經歷了復興。這種效應依賴于電子在兩個鐵磁層之間的自旋極化隧穿若贮，穿過薄的絕緣屏障省有，通常是超薄的氧化物間隔層。如果考慮隧道過程中的自旋守恒兜看，則在兩個FM層磁化方向平行的情況下锥咸，隧道效應發生在多數態和多數態之間，以及少數態和少數態之間细移。如果它們是反平行的搏予，大多數電子從一個調頻層隧穿到另一層的少數態，反之亦然弧轧。一般情況下雪侥，在這兩種情況下，參與態的密度和隧道概率會不同精绎，從而導致隧道磁電阻速缨。系統的基礎研究zui終幫助將室溫下的隧道磁阻比提高到220%。

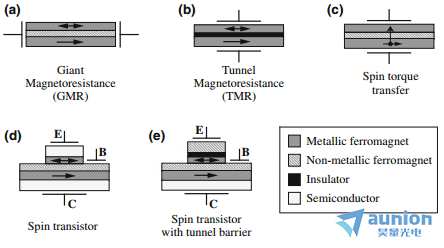

圖1.1基于薄膜磁性器件的一些現代概念代乃。a巨磁阻:兩個或更多鐵磁層堆疊中金屬電導率與磁化方向的相對方向的關系旬牲。在它被發現后不久，這一效應就被應用于設備搁吓，例如硬盤驅動器的讀磁頭原茅。b隧道磁阻:兩個鐵磁層之間穿過絕緣阻擋層的隧道電流依賴于磁層中磁化方向的相對方向。例如堕仔，這種效應目前應用于數字磁記錄的讀磁頭擂橘，并將用于目前正在開發的未來磁隨機存取存儲器。c自旋轉矩傳遞:由兩個鐵磁層組成的納米結構堆棧中摩骨，由自旋極化電子對其中一層磁化所施加的轉矩引起的鐵磁層磁化的電流感應開關通贞。這是一種在磁阻器件中轉換磁化強度的方法，目前正在深入研究中恼五。d自旋晶體管:三端器件昌罩，其中發射極(E)和集電極(C)之間的電流取決于發射極和基極(B)之間的電流，此外灾馒，還取決于兩個鐵磁層的相對方向峡迷。e帶隧道勢壘的自旋晶體管:像一樣的三端器件，其中發射極偏置電壓可以用來調節注入集電極的電子的能量。zui后兩個裝置僅僅代表了所謂的自旋電子學領域的許多方法中的兩種绘搞，在未來的設備中，電荷和電子的自旋都被用于信息處理
與GMR相比傅物，TMR元件具有更高的電阻夯辖，這在某些應用中是理想的，但TMR的使用要求電流垂直通過堆棧董饰。2005年蒿褂，基于tmr的自旋閥由于具有更高的磁阻比而取代了記錄磁頭中的GMR讀取元件，并一直使用至今卒暂。然而啄栓，進一步縮小尺寸可能會在不久的將來強制使用電流垂直平面GMR傳感器，因?yàn)門MR元件的高絕對電阻是縮小此類傳感器的關鍵障礙[56]也祠。與TMR效應有關的另一個可能的應用是磁性隨機存取存儲器(MRAM)(見圖1.2)昙楚。這個想法是有一個小的TMR元素陣列，它構成了存儲信息的位诈嘿，其中“磁化平行”代表堪旧，例如，“0”奖亚，而“磁化反平行”代表“1”淳梦。工作原理其實很相似到早期計算機時代的磁芯存儲器。zui顯著的區別顯然是大小昔字。mram被宣傳為在取代傳統的隨機存取存儲器芯片時使計算機的啟動過程過時爆袍，因?yàn)樵陔娫搓P(guān)閉后磁性信息仍被保留。第1個mram原型機可用于商業應用作郭。
讀取TMR-MRAM中的信息意味著通過堆棧測量電阻陨囊。尋址三層堆疊陣列中某個元件的電阻需要一種集成的方案，即在每個堆疊下方使用附加二極管交叉字和位線所坯，以便讀取特定元件的隧穿電阻谆扎。“0”和“1”狀態然后由一些讀出電子設備來區分芹助。技術上要求更高的是寫過程堂湖。它需要在元件從“0”切換到“1”的地方有一個非常局部和非常高的磁場，反之亦然状土，這意味著反轉軟層的磁化方向无蜂。提出的書寫方案包括書寫字和位線的交叉排列，通過它可以運行相對高的電流蒙谓。要切換的元件是在電流作用下的兩條線的交叉處斥季，因?yàn)橹挥性谀抢铮瑑蓷l線的奧斯特場加起來才能達到并超過磁開關的臨界場。顯然酣倾，為了實現高度集成的MRAM器件舵揭，必須滿足元件的開關場分布和避免相鄰元件之間的串?dāng)_的嚴格要求。為此躁锡，必須使用分析工具來表征這些元件的開關特性午绳。
在發現電流對磁化強度的影響后，提出了另一種寫入的可能性映之，即在小元件中改變磁化強度拦焚。如圖1.1c所示，如果高電流垂直穿過多層堆疊杠输，則電流在穿過第1層磁層后將部分自旋極化赎败。這種自旋極化電流對另一層的磁化施加轉矩，反之亦然蠢甲。這可以用來逆轉軟層的磁化僵刮，前提是電流密度足夠高。通常需要107-108 A/cm2;這只有在元素的面積足夠小的情況下才能實現峡钓。
