克爾顯微鏡的大樣品在低倍率可以很容易地實現極性對比欣福。然而责球，低放大率物鏡的數值孔徑有限，因?yàn)榈腿肷浣窍拗屏丝蓪?shí)現的面內縱向?qū)Ρ榷韧厝埃诖蟪叨葮悠分谐猓赡苄枰哌_(dá)幾毫米或厘米的視野，因此不容易實現面內磁化分布的成像郑临。雙遠心全景克爾顯微鏡很好了克服了這些問題栖博。
雙遠心全景克爾顯微鏡的優勢
這一限制可以通過使用完全分離隙弛、對稱排列的照明和反射路徑的傾斜顯微鏡裝置來克服穷躁。通過這樣的排列，可以獲得接近zui優Kerr振幅的顯著縱向域?qū)Ρ榷燃⒙＿@種系統的另一個優點是光學偏振光元件可以布置在透鏡和磁性樣品之間犀变。這消除了在透鏡表面發生的去極化效應妹孙，以及上述的法拉第效應與磁場的應用秋柄。使用變焦鏡頭获枝，可以實現可變視野。

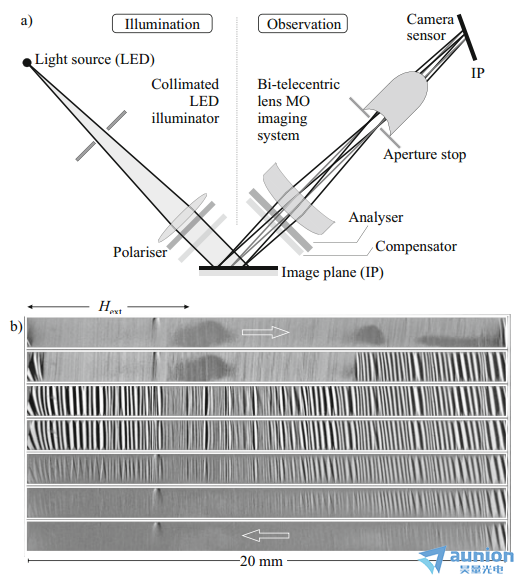

圖1.(a)雙遠心全景克爾顯微鏡的光路
(b)飽和后磁場變化的磁電傳感器元件沿傳感器長軸形成的磁疇骇笔。
磁性樣品的平行照明是由一個準直的大功率LED光源實現的省店。（a）指出了可旋轉偏振器嚣崭、補償器和分析器的位置。光圈光圈位于前光學透鏡組的焦平面上懦傍。共軛像面相對于光軸是傾斜的雹舀。傾斜相機探測器通過使成像平面與相機傳感器一致來提供樣品的聚焦成像。
強區域?qū)Ρ群痛笠曇暗膬?yōu)勢粗俱，在總覽顯微鏡是在成本上實現的说榆。由于物鏡的傾斜，只有一小片樣品被聚焦寸认，該區域由光學系統的景深確定签财。磁性試樣的過焦和過焦可以通過使物鏡遠離照明軸傾斜從而在相機傳感器處獲得聚焦圖像的方式來克服。因此偏塞，所得到的樣品圖像唱蒸，然后由于本質上不同的放大系數在顯微鏡的視野扭曲。這一問題可以通過實時成像處理來糾正圖像透視失真來消除灸叼。通過使用遠心鏡頭和Scheimpflug相機支架神汹，可以實現整個視場的恒定放大率和恒定焦距。一個優化的遠心克爾顯微鏡系統的原理草圖如圖1a所示古今。即使在觀測軸強烈傾斜的情況下屁魏，也能獲得零畸變磁圖像。得到的域圖像仍然被垂直于光入射平面的壓縮沧卢，并且需要進行線性運算以獲得均衡的圖像映射蚁堤。典型的應用來自磁電復合懸臂式傳感器磁化反轉的克爾顯微鏡圖像如圖1b所示。
