顯微鏡的物鏡

物鏡是顯微鏡光學系統的主要組成部分，其主要性能參數是數值孔徑和倍率坑资。為了分辨物體的細微結構并確保zui佳成像質量耗帕，除一定要在設計該物鏡時所規定的機械筒長下使用外，還應有盡可能大的數值孔徑袱贮，且其放大率須與數值孔徑相適應仿便。但是顯微物鏡在提高其數值孔徑時，首先碰到的是校正高ji像差的困難攒巍，結構簡單的物鏡無法解決這一問題嗽仪。這就決定了顯微物鏡將有相當復雜的結構型式。顯微物鏡有折射式柒莉、反射式和折反射式三類闻坚，但絕大多數實用的物鏡是折射式的。折射式顯微物鏡又可根據質量要求的不同而有不同的類型兢孝。

一窿凤、消色差物鏡

這是應用zui廣泛的一類物鏡，一般只要對軸上點校正好色差和球差西潘，并使之滿足正弦條件而達到對近軸點消彗差即可士修，因此只能用于中低檔的普及型顯微鏡中作一般觀察之用喘垂。下面幾種典型的消色差物鏡买鸽，由于其結構型式有利于帶球差的校正胰耗，仍為人們所廣泛采用侥蒙。

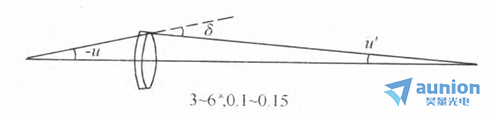

1） 單組雙膠合低倍物鏡 見圖下圖1慌核，這是可能實現上述像差要求的zui簡單結構谈跛，能承擔的zui大相對孔徑為1:3蜕猫，因此數值孔徑只能達0.1~0.15箫措，相應的倍率為3~6倍腹备。

圖1

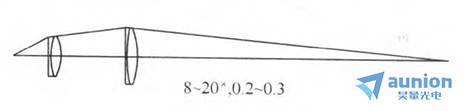

2）里斯特型中倍物鏡 如下圖2所示，由二組雙膠合鏡組組成斤蔓。它能達到的數值孔徑為單組的二倍植酥，即0.2~0.3，相應的倍率為8~20倍弦牡。它是更復雜的其他型式物鏡的基礎友驮。

圖2

3）阿米西型高倍物鏡 這種物鏡可看成是在里斯特物鏡之前加一半球形透鏡而成，如下圖3所示驾锰。該半球透鏡稱為前片卸留，一般其第1面是平面，第二面是齊明面椭豫。當前片的折射率滿足1≥1.5時耻瑟，阿米西型物鏡能達到的數值孔徑0.65旨指，相應的倍率為40。

圖3

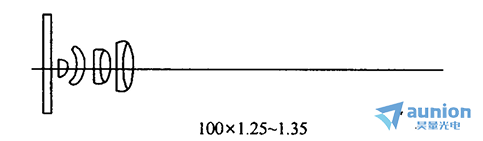

4）阿貝浸液物鏡 數值孔徑大于0.90時喳整，采用干物鏡已不合適谆构，通常都用浸液物鏡。阿貝浸液物鏡的結構如下圖4所示框都，相當于在阿米西物鏡的前片與中組之間加一彎月形正透鏡低淡，其數值孔徑可達1.25~1.35，用高折射率的浸液時可達1.5瞬项，相應的倍率為100蔗蹋。浸液物鏡的第1塊透鏡是超半球的，應選用折射率與浸液相同或略高的玻璃囱淋。這樣第1面通常是平面猪杭，不產生像差；第二面是齊明面妥衣，也不產生像差皂吮。物鏡的第三面應在平面和大的負球面之間選取，第四面為齊明面税手。

圖4

設計阿米西物鏡和阿貝浸液物鏡時蜂筹，由于數值孔徑大，一定要把蓋玻片考慮在內芦倒。

消色差物鏡存在著二級光譜艺挪，且由于匹茲凡和不能校正，存在著較大的像面彎曲兵扬，因而這類物鏡的視場較小麻裳，不能滿足研究工作和顯微攝影的質量要求。

二器钟、復消色差物鏡

這種物鏡是在消色差物鏡的基礎上，再對二級光譜和色球差作嚴格的校正而成傲霸，因此在小視場范圍內有極高的成像質量疆瑰。為校正二級光譜，部分透鏡需要采用特殊色散的光學材料昙啄，如螢石（CaF2）或特種光學玻璃穆役。這些材料的折射率均很低，又要校正色球差跟衅，故復消色差物鏡的結構要較消色差物鏡復雜得多孵睬。下圖5為一數值孔徑為1.25 的100倍復消色差物鏡，其中陰影部分是螢石透鏡伶跷。由于這種物鏡倍率色差較大掰读，需與相應的補償目鏡配合使用秘狞。

圖5

三、平場消色差物鏡和平場復消色差物鏡

由于復消色差物鏡仍然具有較大的像面彎曲蹈集，不能在平的接收面上給出整個視場的清晰像烁试，為作顯微投影或顯微攝影，zui好應用平場物鏡拢肆。這種物鏡的主要問題是設法減小或校正匹茲凡和减响，辦法是在系統中加入彎月形厚透鏡或正負光焦度分離的薄透鏡成分，或二者兼用郭怪，因此必然導致結構的復雜化支示。下圖6所示為一數值孔徑為0.85的60倍平場消色差物鏡。

圖6

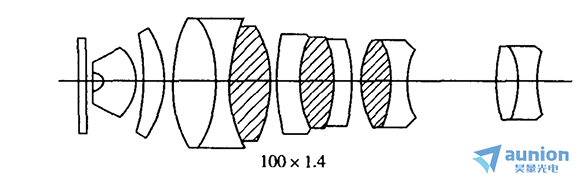

在消色差物鏡的基礎上鄙才，同時對二級光譜和色球差颂鸿、像散和場曲作嚴格校正，即得到平場復消色差物鏡攒庵。它在較大視場范圍內有極高的成像質量嘴纺，都配用于大型研究用顯微鏡中。它結構極為復雜浓冒，設計栽渴、工藝、裝校檢測上都甚為困難稳懒，因此價格十分昂貴闲擦。下圖7所示為一數值孔徑為1.4的100倍平場復消色差物鏡的例子，其中陰影部分為螢石透鏡僚祷。

圖7

四佛致、反射式物鏡與折反射式物鏡

折射式物鏡結構已極度復雜贮缕，而要增大工作距離和擴展使用波段就更難以解決了辙谜。但是，反射式物鏡和折反射式物鏡感昼，則可用簡單的結構達到要求装哆。反射式物鏡不產生色差，可使用在很寬的波段內定嗓，且有相當大的工作距離蜕琴。如下圖8所示的同心雙球面系統，數值孔徑可做到 0.5宵溅，常用作紫外光顯微物鏡凌简。在反射式系統之前加一半球透鏡，所得到的折反射物鏡將達到重大的數值孔徑恃逻。當它用于浸液時雏搂，數值孔徑可達1.25藕施。若其中的折射透鏡采用對紫外光透明的材料，也能用于紫外凸郑。

但是反射式和折反射式物鏡由于中心遮攔的存在裳食，導致衍射圖形的中央亮斑能量下降，像的對比度降低芙沥，因此只適于對高對比物體的成像诲祸。此外，反射面的加工要求高而昨，物鏡裝調救氯、防止雜光和保持穩定性等也較困難，因此這類物鏡未能普遍采用歌憨。

了解更多詳情径密，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-55.html

相關文獻：
《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
