橢偏成像技術（六）橢偏成像技術在材料學和半導體的應用

正文

橢偏成像技術（六）橢偏成像技術在材料學和半導體的應用

隨著計算機的發展，橢偏成像技術由于自身的 優勢與特點象颖，結合其他測量方法佩厚，能獲得更為豐富的信息，在材料科學说订、生物學抄瓦、半導體工業等領域得到廣泛的應用。

在材料學方面陶冷，橢偏成像主要應用于對納米薄膜的研究钙姊。例如，成像橢偏儀的橫向分辨率達到1μm埂伦，光學特性映射到石墨烯薄片上之后煞额，橢偏成像技術就可以用來從任何襯底上確定石墨烯薄膜的形狀和層數，從中提取其光學性質從而分析不同襯底對石墨烯性質的影響。下圖為成像橢偏儀獲得的石墨烯薄片灰度圖和光學顯微鏡獲得的石墨烯薄片的對比立镶。

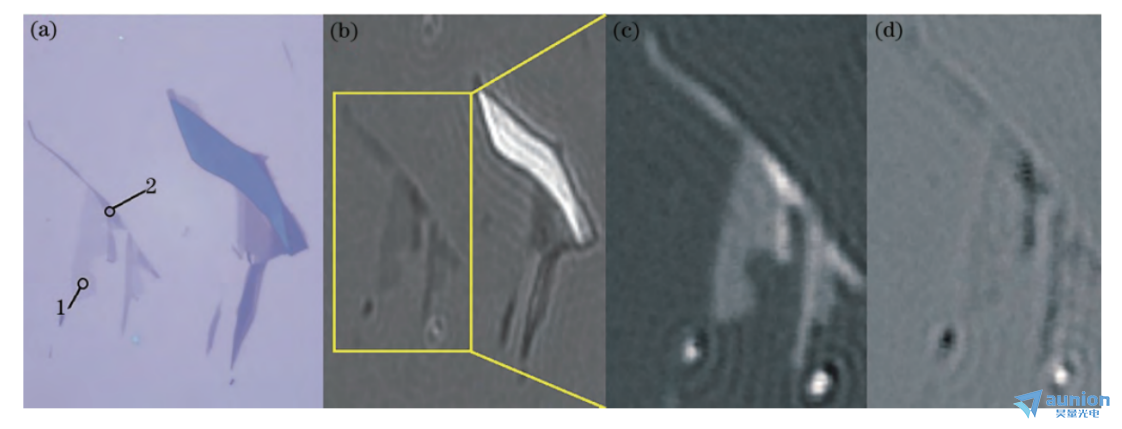

成像橢偏儀獲得的石墨烯薄片灰度圖和光學顯微鏡獲得的石墨烯薄片的對比。

（a）不同層數的石墨烯片的光學顯微照 片类早，數字代表石墨烯層數媚媒；

（b）石墨烯片在二氧化硅/硅上的成像橢偏灰度圖；

（c）（d）以更高的分辨率顯示圖中方框 區域的橢偏Ψ和Δ圖

對比上圖和-（d）可以看出涩僻，成像橢偏適用于區分單層和雙層石墨烯缭召。在此之后，成像橢偏技術實現從單波長測量到光譜測量的突破逆日，為測定由飛秒激光誘導的離子遷移刻寫的通信波導的折射率對比度和色散提供了有效方法嵌巷，并且能夠提供有效的光譜分辨率，從而獲得波導的色散指數室抽。除此之外搪哪，橢偏成像技術可以用于對導電聚合物膜層的研究，通過橢偏成像可以獲得聚合物層的空間分布信息和不同厚度層的顯著形態差異坪圾。 此外晓折，橢偏成像還應用在原位測試方面。例如對界面氧化層變化的分析可以顯示氧化層厚度變化兽泄，精確到納米級 漓概。對于水媒質中油滴到達石英固體表面上時形貌的變化，橢偏成像能夠準確地測定在液滴和界面之間發生薄膜排水時液滴輪廓的變化病梢。該技術對厚膜和薄膜的測量都很敏感胃珍，無需掃描表面，可實時生成薄膜輪廓蜓陌。到目前為止觅彰，橢偏成像技術在納米材料檢測方面已經取得長足的進步， 橢偏光譜成像已經可以對復雜二維分布的納米層結構薄膜樣品進行快速光譜成像定量測量护奈，給具有復雜橫向結構的大面積多層納米薄膜樣品的表征提供了方法缔莲，同時滿足了高分辨率、快速準確霉旗、結果直觀痴奏、實時監測的要求。

在半導體方面厌秒，橢偏成像技術可以有效檢測半導體材料的形態读拆、均勻性和光學性能。例如鸵闪，檢測噻吩-亞苯基低聚物晶體等在微電子器件和柔性電子方面有巨大潛力的有機半導體微晶檐晕，快速觀察和區分單層和多層微晶，獲得雙軸半導體材料的光學特性。2020年辟灰，韓國三星設計了一種基于橢偏成像的半導體器件的檢查方法个榕，用于檢測半導體材料的晶態、形狀芥喇、化學結構和電導率等性質西采。該技術還可以用于對激光二極管（LD）的檢測，可以檢測LD發射表面上的抗反射涂層的光學性質继控，從而獲得LD的發射波長械馆、線寬、壽命武通、穩定性霹崎。

如果您對橢偏儀相關產品有興趣，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1薛利軍, 李自田, 李長樂, 等 . 光譜成像儀 ccd 焦平 面組件非均勻性校正技術研究[J]. 光子學報, 2006, 35(5): 693-696.

2游海洋, 賈建虎, 陳劍科, 等 . 面陣 CCD 探測的全自 動橢圓偏振光譜系統研究[J]. 紅外與毫米波學報, 2003, 22(1): 45-50.

3陳修國, 袁奎, 杜衛超, 等 . 基于 Mueller 矩陣成像橢 偏儀的納米結構幾何參數大面積測量[J]. 物理學報, 2016, 65(7): 070703.

4王戰會, 靳剛 . 光學橢偏成像技術在生物分子研究中 的應用[J]. 生物工程學報, 2000, 16(4): 429-432.

5包學誠 . 橢偏儀的結構原理與發展[J]. 現代科學儀 器, 1999(3): 58-61.

6張恒 . 基于光度法及混合法的自動橢偏儀研究[D]. 廣州: 華南師范大學, 2005: 21-30

7崔高增 . 深紫外成像光譜橢圓偏振儀校準方法研究 [D]. 北京：北京工業大學, 2014: 12-16.

8吳啟宏 . 與消光式兼容的光度橢偏儀的原理[J]. 光學 學報, 1987, 7(7): 618-621.

9張?jiān)?連潔;魏銘洋;姜清芬;王宸琳;王月明;許鎮;.橢偏成像技術研究進展[J].激光與光電子學進展,2022(10).

10代恒 . 立式成像橢偏儀研制及應用[D]. 武漢: 華中科 技大學, 2018: 7-10.
