由于衍射現象的存在余赢，即使是理想光學系統對一個幾何點成像時，也只能得到一個具有一定能量分布的衍射圖形哈垢。按瑞利判據妻柒，一個點的衍射像中心正好與另一點的衍射像的第1暗環重合時，是光學系統剛好能分辨開這二點的zui小界限耘分。顯微鏡的分辨率举塔，對于一定波長的色光，在像差校正良好的情況下求泰，完全被物鏡的數值孔徑所決定央渣。數值孔徑越大，分辨率越高渴频。而為充分利用物鏡的分辨率芽丹，使已被物鏡所分辨的物體細節能被眼睛看清，顯微鏡必須有恰當?shù)姆糯舐什防剩员惆鸭?xì)節放大到足夠使人眼能分辨的程度拔第。
顯微鏡的分辨率和有效放大率
由于衍射現象的存在，即使是理想光學系統對一個幾何點成像時聊替，也只能得到一個具有一定能量分布的衍射圖形楼肪。按瑞利判據培廓，一個點的衍射像中心正好與另一點的衍射像的第1暗環重合時惹悄，是光學系統剛好能分辨開這二點的zui小界限。從波動光學原理可知肩钠，自身發光的點被理想系統所成的衍射像泣港，其第1暗環半徑對出瞳中心所張的角度暂殖，即正好能被此系統分辨得開的二個點的極限分辨角
。 D為系統入瞳直徑当纱。該式雖得自遠場衍射呛每，但在物距與光瞳直徑相比大得多時也能適用。顯微物鏡的像空間是符合此條件的坡氯。

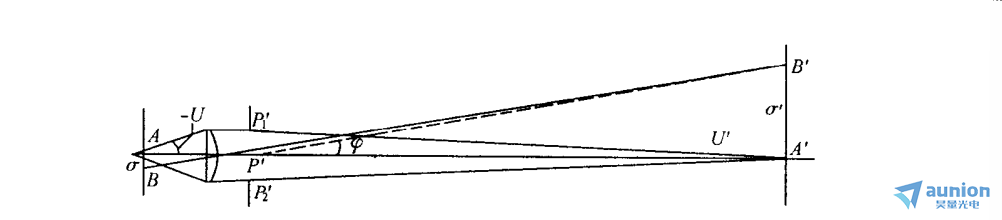

顯微鏡的分辨率以物面上能被物鏡分辨開的二點之間的zui小離表示晨横。如下圖1所示，對應的兩像點之間的距離應等于其中任一個衍射斑的第1暗環的半徑箫柳，再考慮到像方孔徑角很小手形，有
由于顯微物鏡總滿足正弦條件
，且
悯恍，故可得zui小分辨距為
圖1
但是库糠，據以導出此式的基本公式只對兩個非相干的自身發光點是正確的。但在顯微鏡中涮毫，被觀察物體系被其他光源所照明瞬欧，使物面上相鄰各點的的光振動是部分相干的，受此影響罢防，式1中的數字因子將略有不同艘虎。根據參考資料，該數值因子將在0.57至0.83范圍內變化咒吐。根據阿貝研究顷帖，在對物體作斜照明時，zui小分辨距為
從以上討論可見渤滞，顯微鏡的分辨率贬墩，對于一定波長的色光，在像差校正良好的情況下妄呕，完全被物鏡的數值孔徑所決定陶舞。數值孔徑越大，分辨率越高绪励。這就是顯微物鏡什么要有盡可能大的數值孔徑的原因肿孵。當顯微鏡物方介質為空氣時，物鏡的極限數值孔徑1疏魏，一般zui大只能做到0.9左右停做。在物與大數值孔徑物鏡之間浸以液體，可提高數值孔徑大莫。常用的液體有折射率為1.5左右的香柏油和某些更高折射率的液體蛉腌，后者可使數值孔徑達到1.5。由于數值孔徑只能在1左右變動，光學顯微鏡的極限分辨距與所用色光的波長同一數量級烙丛。
浸液物鏡需要把浸液作為物方介質來專門設計舅巷。
為充分利用物鏡的分辨率，使已被物鏡所分辨的物體細節能被眼睛看清河咽，顯微鏡必須有恰當?shù)姆糯舐誓朴遥员惆鸭?xì)節放大到足夠使人眼能分辨的程度。分別取2’和4’為人眼分辨角的下限和上限忘蟹，則人眼在明視距離處能分辨開二點的間距即為
被顯微鏡放大以后的像飒房，有
對于目視光學儀器，主色光的波長為0.00055媚值，則
500A < M <1000A
滿足此公式的放大率稱為顯微鏡的有效放大率情屹。可見杂腰，該有效放大率被物鏡的數值孔徑所決定垃你，即數值孔徑須與放大率相匹配。由于浸液物鏡的zui大數值孔徑可達1.5喂很，故光學顯微鏡所能達到的zui高有效倍率1500倍惜颇。不考慮數值孔徑而盲目加大物鏡或目鏡的倍率是無效放大，不但沒有好處少辣，反而會因?qū)ξ矬w的細節的不真實反映而造成判別的錯誤凌摄。
了解更多詳情，請?jiān)L問上海昊量光電的官方網頁：
http://www.wjjzl.com/three-level-55.html
相關文獻：
《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
